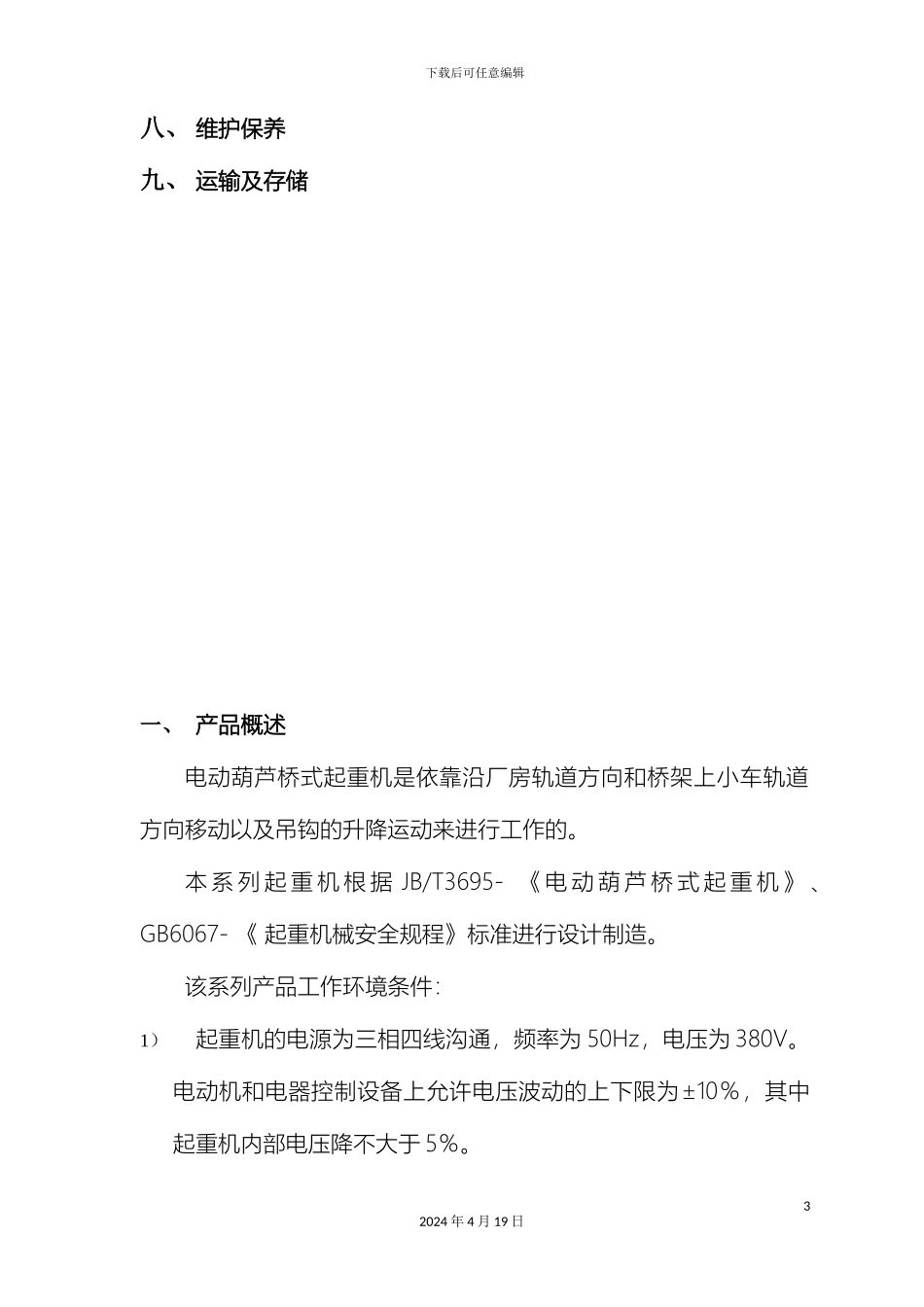

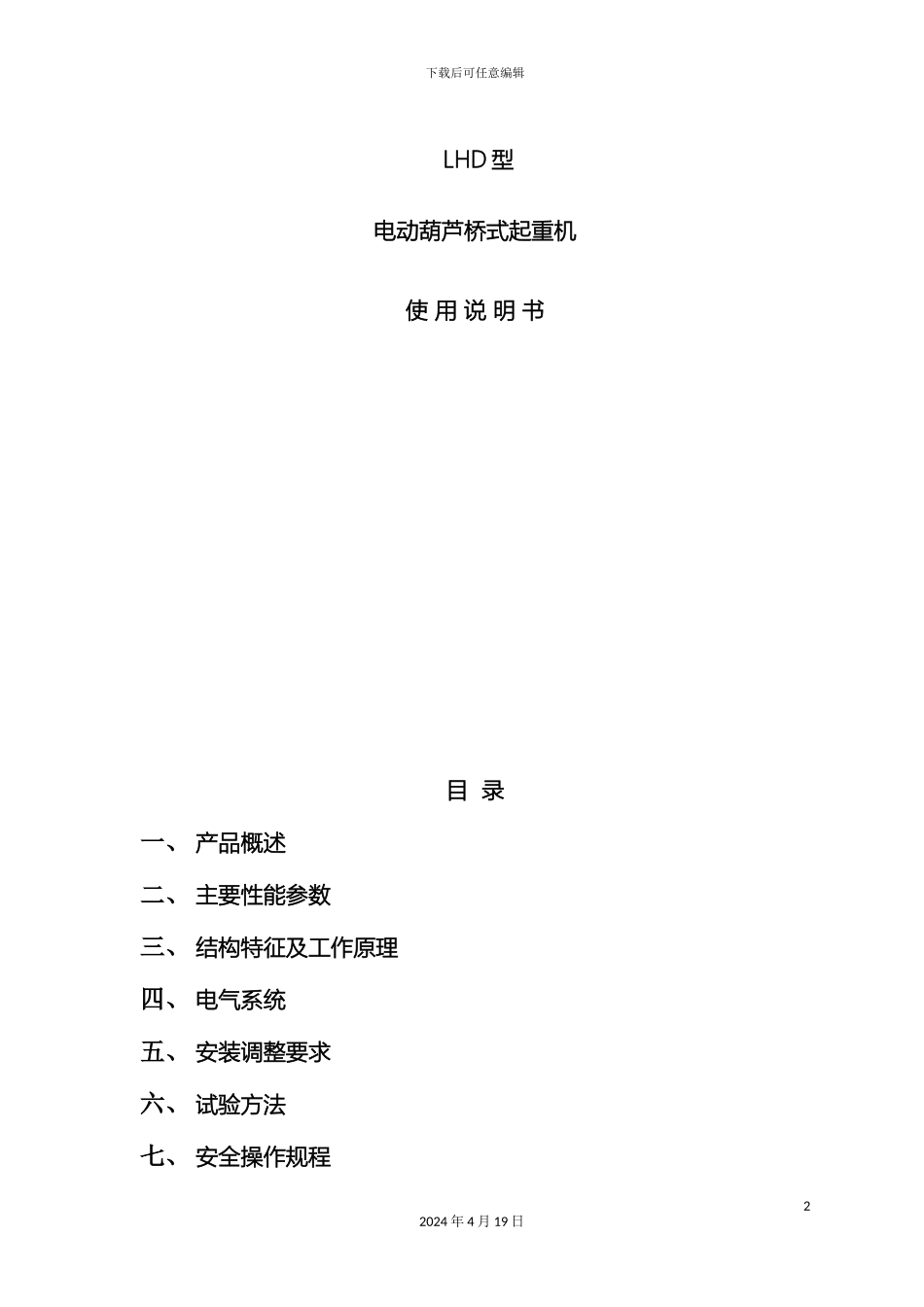

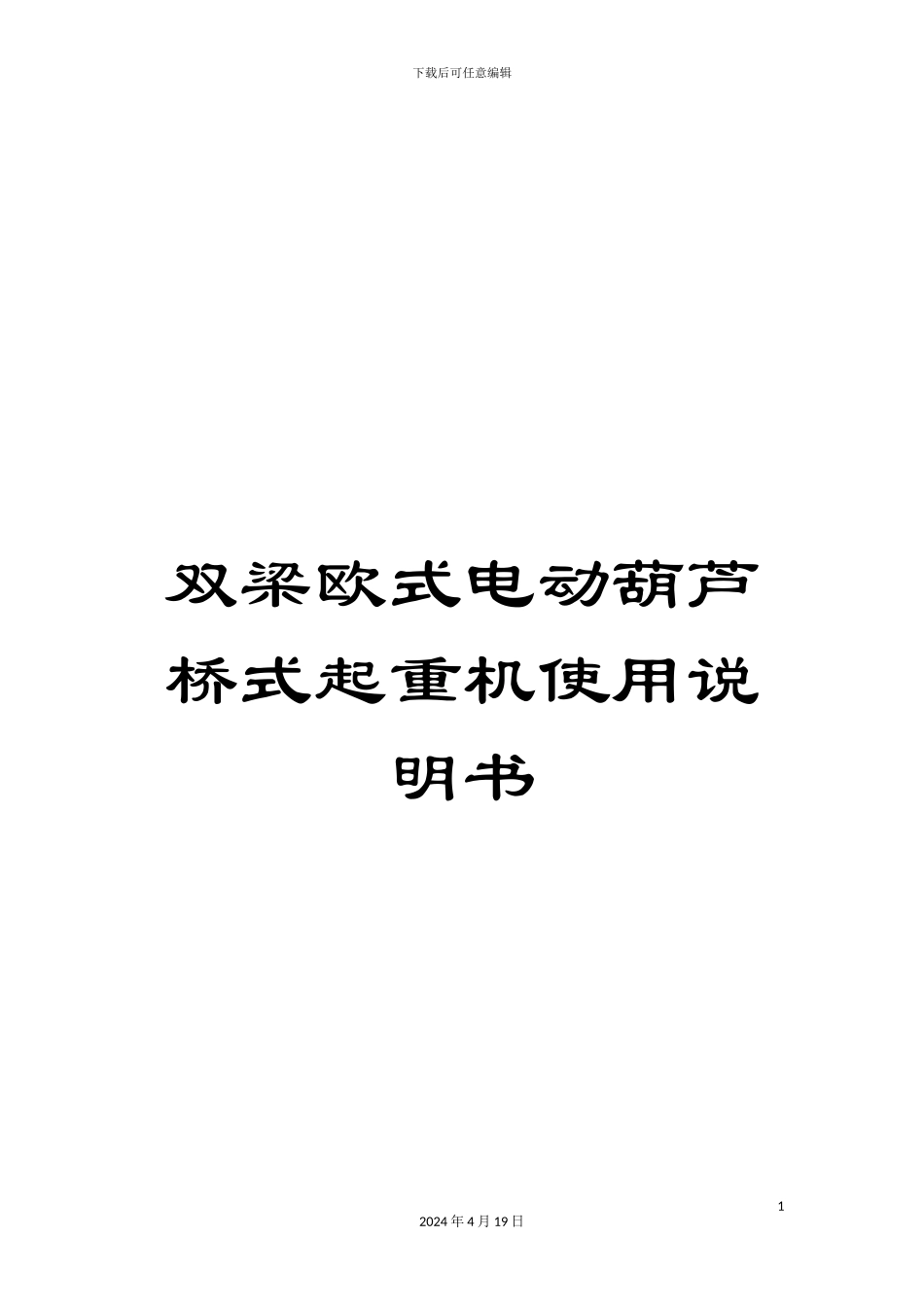

下载后可任意编辑双梁欧式电动葫芦桥式起重机使用说明书12024 年 4 月 19 日下载后可任意编辑 LHD 型电动葫芦桥式起重机使 用 说 明 书目 录一、 产品概述二、 主要性能参数三、 结构特征及工作原理四、 电气系统五、 安装调整要求六、 试验方法七、 安全操作规程22024 年 4 月 19 日下载后可任意编辑八、 维护保养九、 运输及存储 一、 产品概述电动葫芦桥式起重机是依靠沿厂房轨道方向和桥架上小车轨道方向移动以及吊钩的升降运动来进行工作的。本 系 列 起 重 机 根 据 JB/T3695- 《 电 动 葫 芦 桥 式 起 重 机 》 、GB6067- 《 起重机械安全规程》标准进行设计制造。该系列产品工作环境条件：1）起重机的电源为三相四线沟通，频率为 50Hz，电压为 380V。电动机和电器控制设备上允许电压波动的上下限为±10％，其中起重机内部电压降不大于 5％。32024 年 4 月 19 日下载后可任意编辑2）起重机运行轨道的安装应符合 GB10183 的要求。3）起重机一般在室内工作。4）起重机运行轨道的接地电阻不大于 4Ω。5）起重机安装使用地点的海拔高度不超过 1000m。6）工作环境中不得有易燃易爆、可燃性粉尘及有腐蚀性气体环境。7）工作环境温度为-20℃～+40℃，在 24h 内平均温度不得超过+35℃ ；在 24h 内平均温度不得超过+25℃相对湿度允许临时高达 100%，在+40℃的温度下相对湿度不超过 50%。本系列起重机不适用于吊运液态金属或有毒、易燃、易爆、具有强烈腐蚀等危险物品。用户对本系列起重机有不同或特别要求时，可另行协商，单独设计制造。二、主要性能参数1、 额定起重量（t）电动葫芦吊钩桥式起重机：3、5、10、16/3.2、20/5、32/5、50/10、75/20、100。（派生：5/3.2、5/5、10/3.2、10/5）起重量用分数表示时，分子代表主钩起重量，分母代表副钩起重量。2、 跨度（m）10.5、13.5、16.5、19.5、22.5、25.5、28.5、31.5。42024 年 4 月 19 日下载后可任意编辑3、 工作级别电动葫芦桥式起重机：根据工作频繁程度和负荷率大小分为A5(中级)和 A6（重级）。4、 起升高度（m）桥式起重机起升高度 3 米一档，各类规格的最大起升高度如下：额定起重量 t类别51016/3.220/532/550/1075/20电动葫芦桥式起重机（m）181812/1412/1412/1412/1412/145、 尺寸，重量按确定的起重量，跨度和工作级别，可查阅随机总图和小车总图中的技术特性表及需要的外形尺寸及各部分重量。外形...
