双笼电梯施工方案健翔园塔楼C座

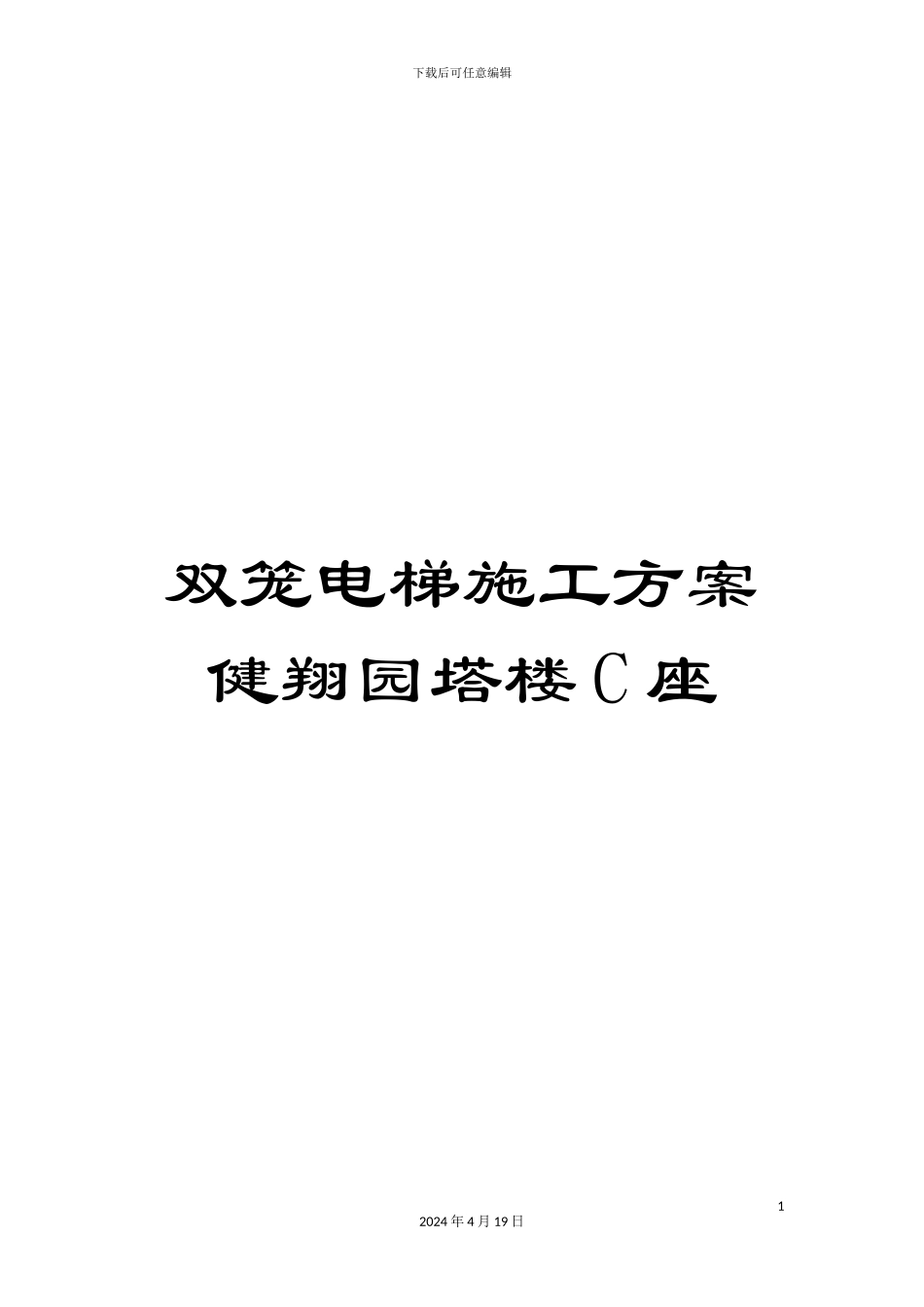

双笼电梯施工方案健翔园塔楼C座_第1页
1/13

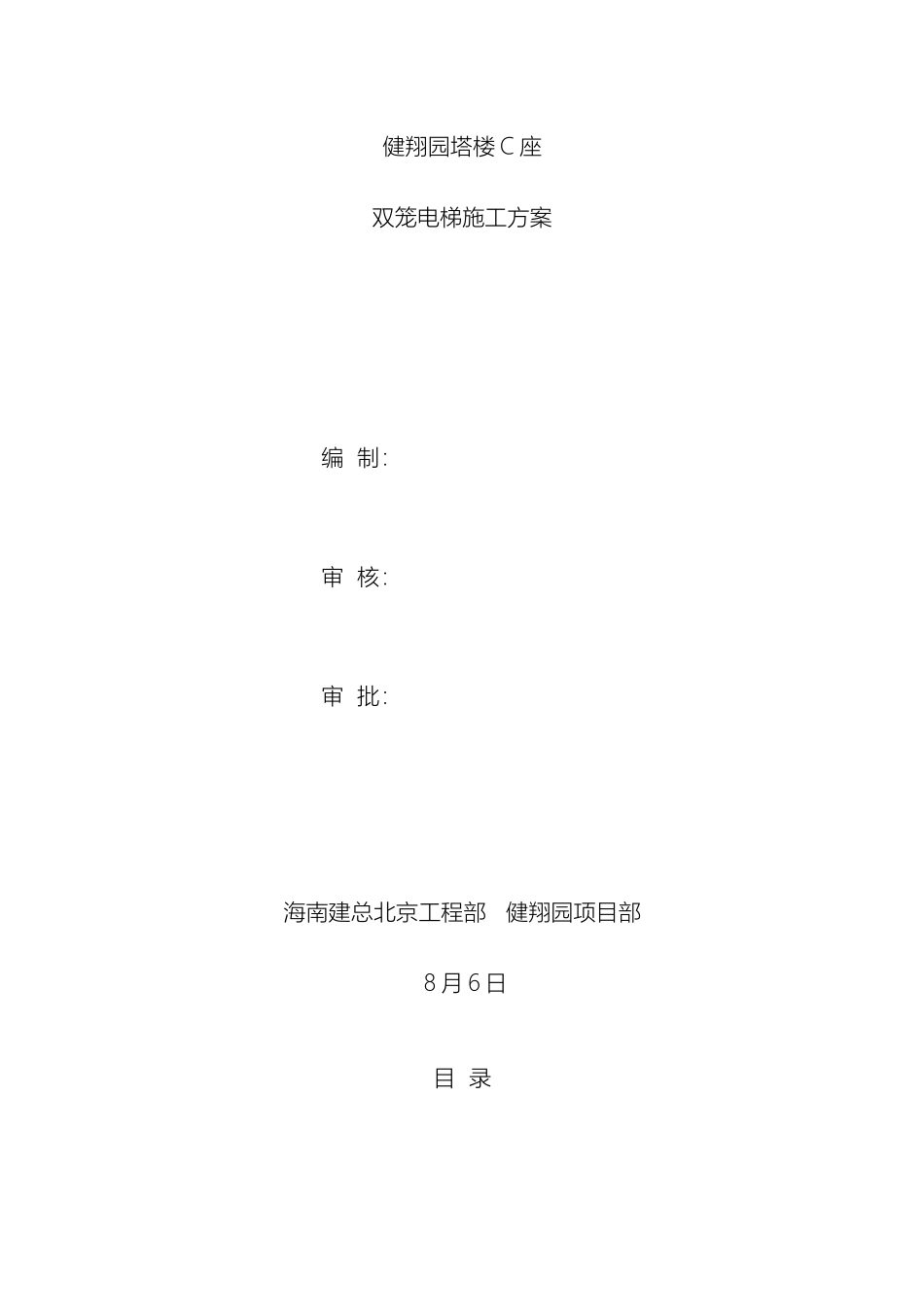

双笼电梯施工方案健翔园塔楼C座_第2页
2/13

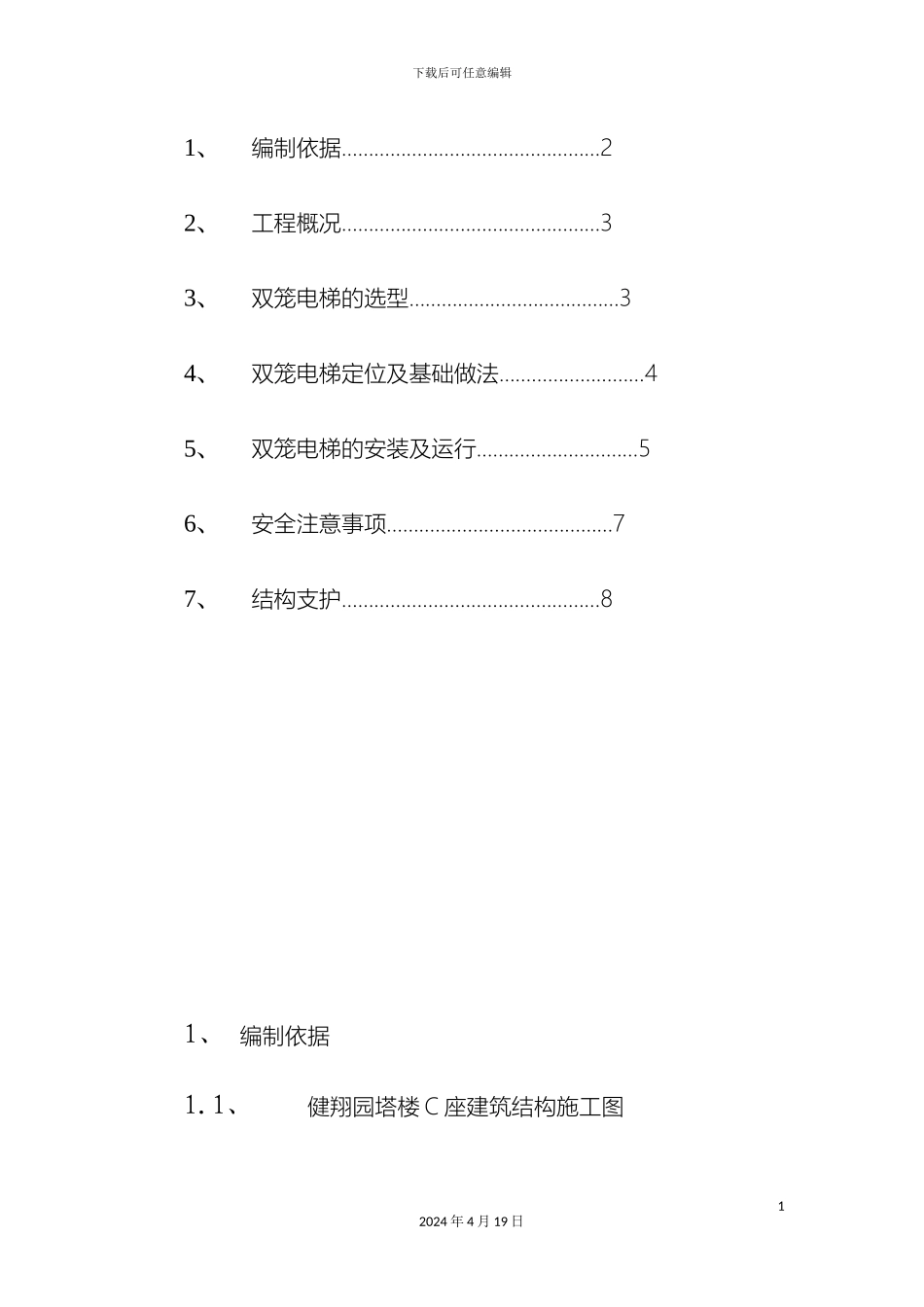

双笼电梯施工方案健翔园塔楼C座_第3页
3/13
下载后可任意编辑双笼电梯施工方案健翔园塔楼 C 座12024 年 4 月 19 日健翔园塔楼 C 座双笼电梯施工方案编 制:审 核:审 批:海南建总北京工程部 健翔园项目部 8 月 6 日目 录下载后可任意编辑1、编制依据…………………………………………22、工程概况…………………………………………33、双笼电梯的选型…………………………………34、双笼电梯定位及基础做法………………………45、双笼电梯的安装及运行…………………………56、安全注意事项……………………………………77、结构支护…………………………………………81、 编制依据1.1、健翔园塔楼 C 座建筑结构施工图12024 年 4 月 19 日下载后可任意编辑1.2、健翔园塔楼 C 座创市优工程施工组织设计1.3、施工现场安全防护管理有关规定1.4、SCD200/200 双笼电梯使用说明1.5、海南建总技术设备能力 1、工程概况 C 座为全现浇剪力墙结构,总高 77.4m,装饰工程在 9 月份插入,二次结构及阳台栏板的施工在结构 8 层施工完后进行。考虑到垂直运输方便,在室外设双笼电梯一部。 2、双笼电梯的选型22024 年 4 月 19 日下载后可任意编辑根据装修及二次结构工程量,以及结构的高度,并参考 A、D座双笼电梯的使用情况,选择型号为 SCD200/200 双笼电梯。主要参数:额定载重量(kg)2× 额定安装载重量(kg)1000吊杆额定载重量(kg)200吊笼内空尺寸(m)3×1.3×2.7最大架设高度(m)100起升速度(m/min)35~40电机数量 2×2连续负载功率(KW)2×2×7.525%暂载功率(KW)2×2×9.5起动电流(A)2×180额定电流(A)2×2×20.5 供电熔断器(A)2×6332024 年 4 月 19 日下载后可任意编辑外笼重量(kg)1600吊笼重量(kg)1600×2标准节重量(kg)161对重重量(kg)1600×2标准节长度(m)1.508 4、双笼电梯的定位及基础做法4.1 双笼电梯的定位 由于 C 座南侧有大模板场地,东侧有 C 座人防入口,西侧有 2个转料平台,将电梯设在北侧 4-9 轴阳台处,中心距阳台边缘2750mm。4.2 双笼电梯基础做法4.2.1 双笼电梯基础必须在施工前按基础大小先挖深 1m,夯实数遍,回填 700 厚的 3:7 灰土,分层夯实,上做 300 厚 C30 电梯基础。42024 年 4 月 19 日下载后可任意编辑4.2.2 基础平面 4.2.3 双笼电梯基础须留 6 个预留孔,孔的位置由电梯安装厂家提供,并在施工时配合。 4.2.4 基础要密实平整,并在周围设排水...
