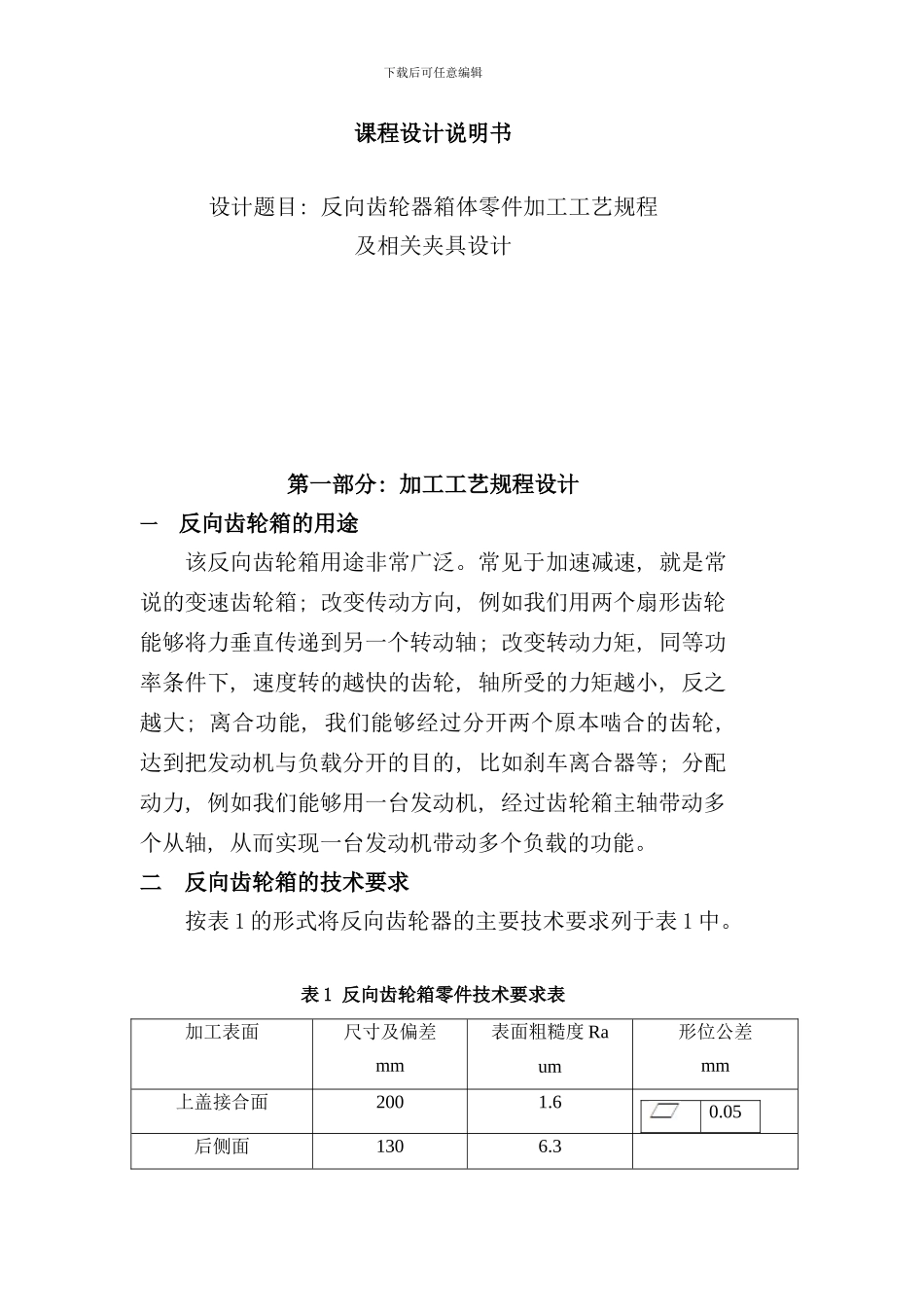

反向齿轮器箱体零件加工工艺规程及相关夹具设计_第1页
1/12

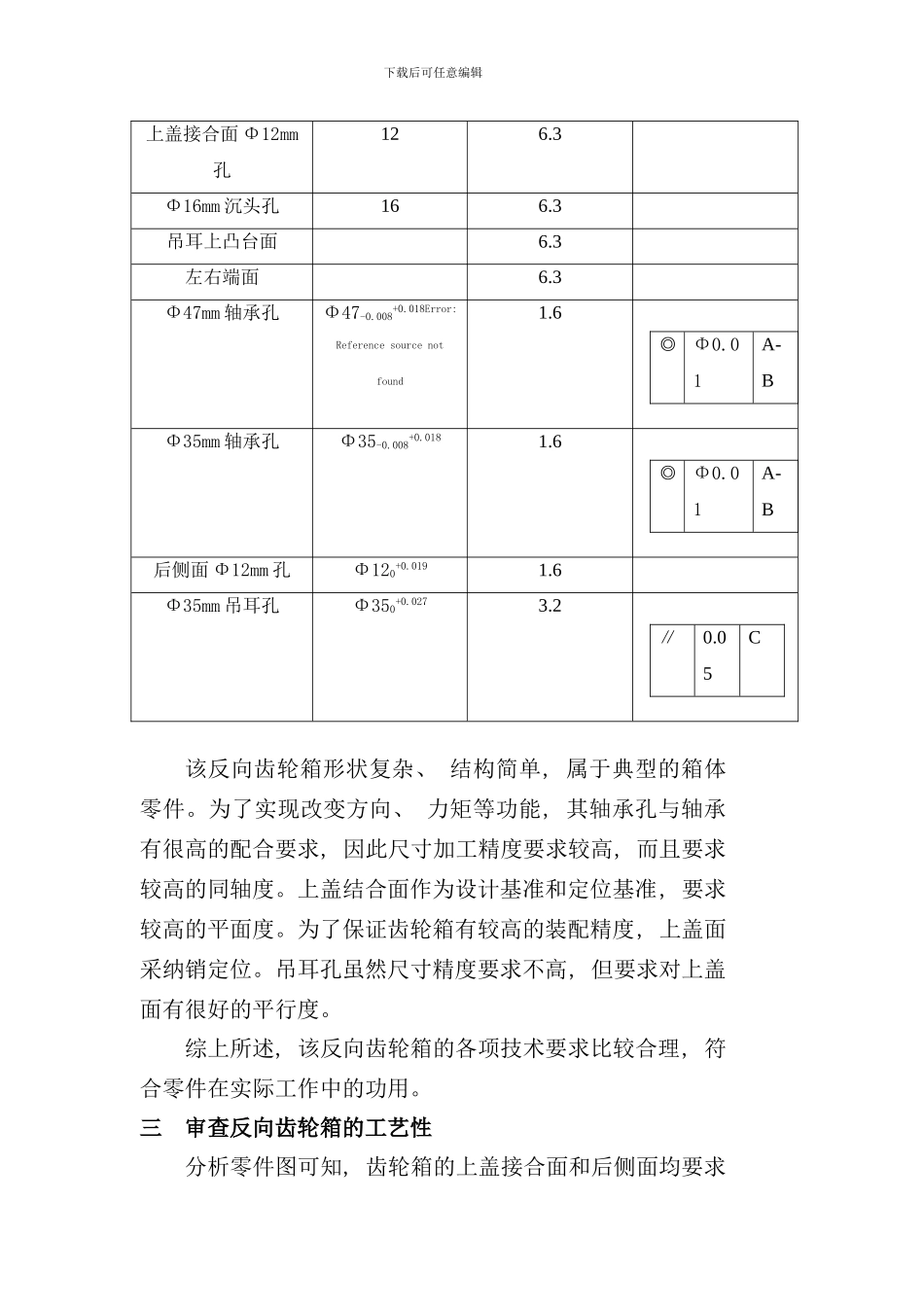

反向齿轮器箱体零件加工工艺规程及相关夹具设计_第2页
2/12

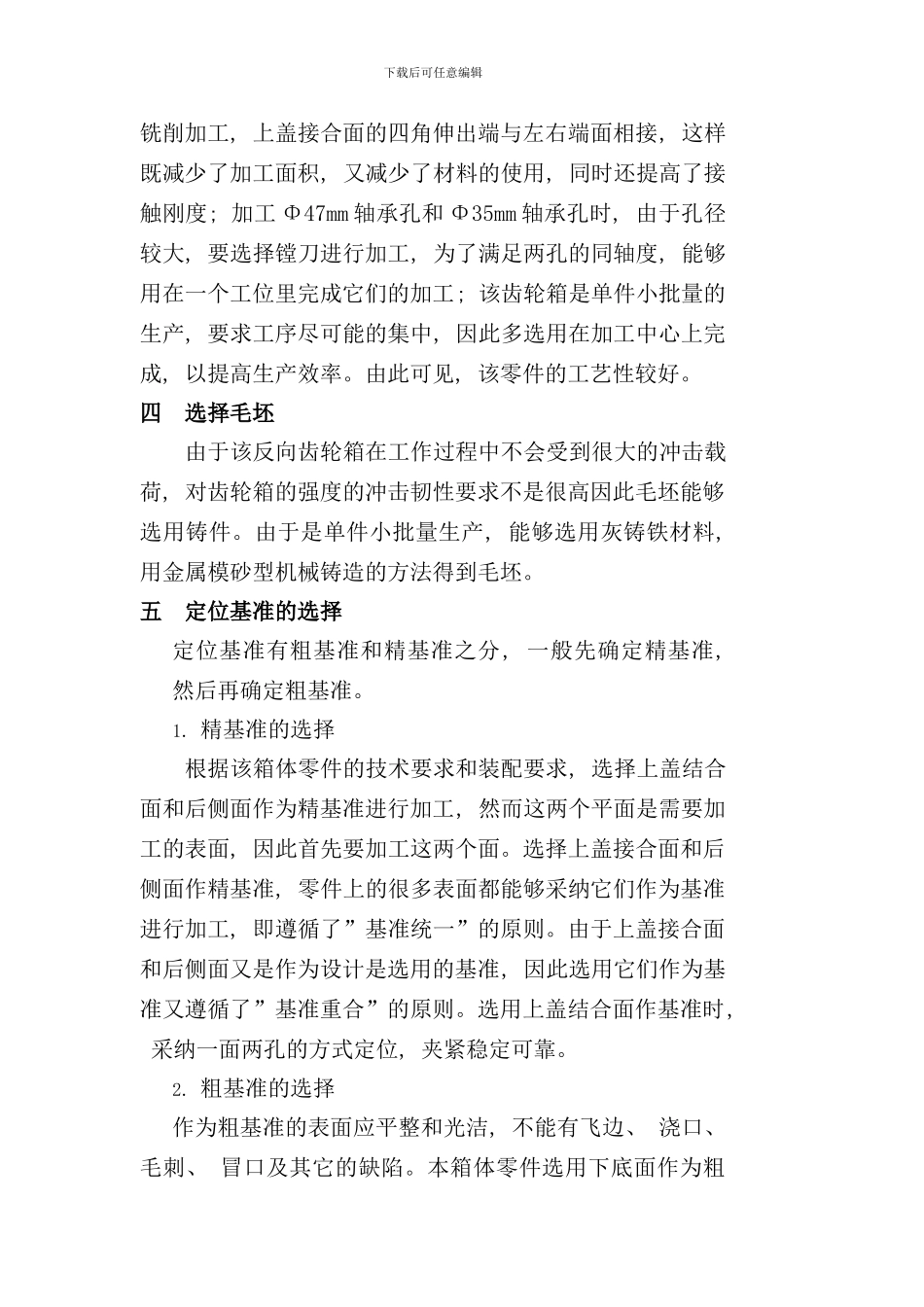

反向齿轮器箱体零件加工工艺规程及相关夹具设计_第3页
3/12
下载后可任意编辑课程设计说明书设计题目: 反向齿轮器箱体零件加工工艺规程及相关夹具设计第一部分: 加工工艺规程设计一 反向齿轮箱的用途该反向齿轮箱用途非常广泛。常见于加速减速, 就是常说的变速齿轮箱; 改变传动方向, 例如我们用两个扇形齿轮能够将力垂直传递到另一个转动轴; 改变转动力矩, 同等功率条件下, 速度转的越快的齿轮, 轴所受的力矩越小, 反之越大; 离合功能, 我们能够经过分开两个原本啮合的齿轮, 达到把发动机与负载分开的目的, 比如刹车离合器等; 分配动力, 例如我们能够用一台发动机, 经过齿轮箱主轴带动多个从轴, 从而实现一台发动机带动多个负载的功能。二 反向齿轮箱的技术要求按表 1 的形式将反向齿轮器的主要技术要求列于表 1 中。表 1 反向齿轮箱零件技术要求表加工表面尺寸及偏差mm表面粗糙度 Raum形位公差mm上盖接合面2001.6后侧面1306.30.05下载后可任意编辑上盖接合面 Φ12mm孔126.3Φ16mm 沉头孔166.3吊耳上凸台面6.3左右端面6.3Φ47mm 轴承孔Φ47-0.008+0.018Error:Reference source notfound 1.6◎Φ0.01A-BΦ35mm 轴承孔Φ35-0.008+0.0181.6◎Φ0.01A-B后侧面 Φ12mm 孔Φ120+0.0191.6Φ35mm 吊耳孔Φ350+0.0273.2∥0.05C该反向齿轮箱形状复杂、 结构简单, 属于典型的箱体零件。为了实现改变方向、 力矩等功能, 其轴承孔与轴承有很高的配合要求, 因此尺寸加工精度要求较高, 而且要求较高的同轴度。上盖结合面作为设计基准和定位基准, 要求较高的平面度。为了保证齿轮箱有较高的装配精度, 上盖面采纳销定位。吊耳孔虽然尺寸精度要求不高, 但要求对上盖面有很好的平行度。综上所述, 该反向齿轮箱的各项技术要求比较合理, 符合零件在实际工作中的功用。三 审查反向齿轮箱的工艺性分析零件图可知, 齿轮箱的上盖接合面和后侧面均要求下载后可任意编辑铣削加工, 上盖接合面的四角伸出端与左右端面相接, 这样既减少了加工面积, 又减少了材料的使用, 同时还提高了接触刚度; 加工 Φ47mm 轴承孔和 Φ35mm 轴承孔时, 由于孔径较大, 要选择镗刀进行加工, 为了满足两孔的同轴度, 能够用在一个工位里完成它们的加工; 该齿轮箱是单件小批量的生产, 要求工序尽可能的集中, 因此多选用在加工中心上完成, 以提高生产效率。由此可见, 该零件的工艺性较好。四 选择毛坯由于该反向齿轮箱在工作过程中不会受到很大的冲击载荷, 对齿轮箱的强度的冲击韧性要求不...
