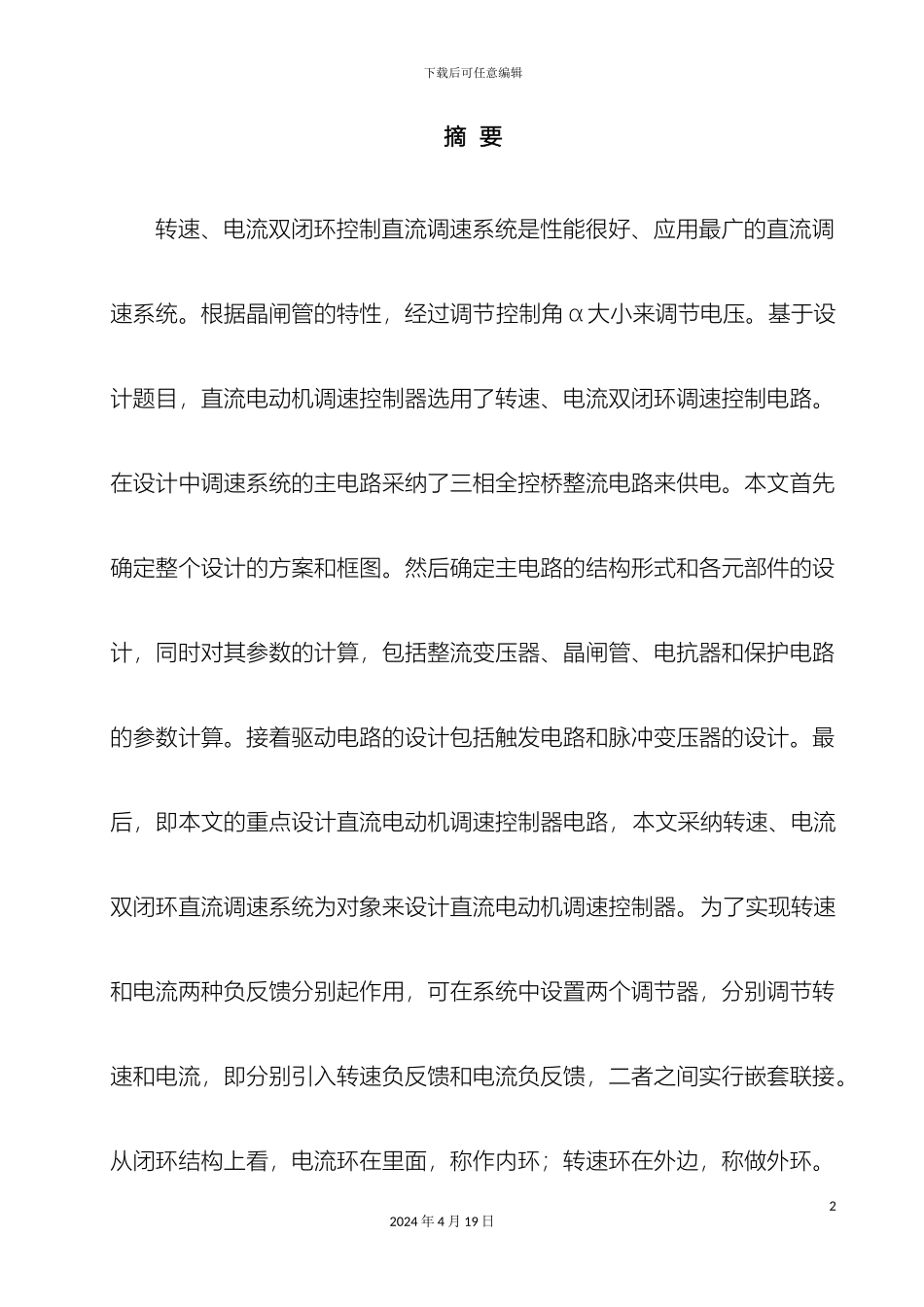

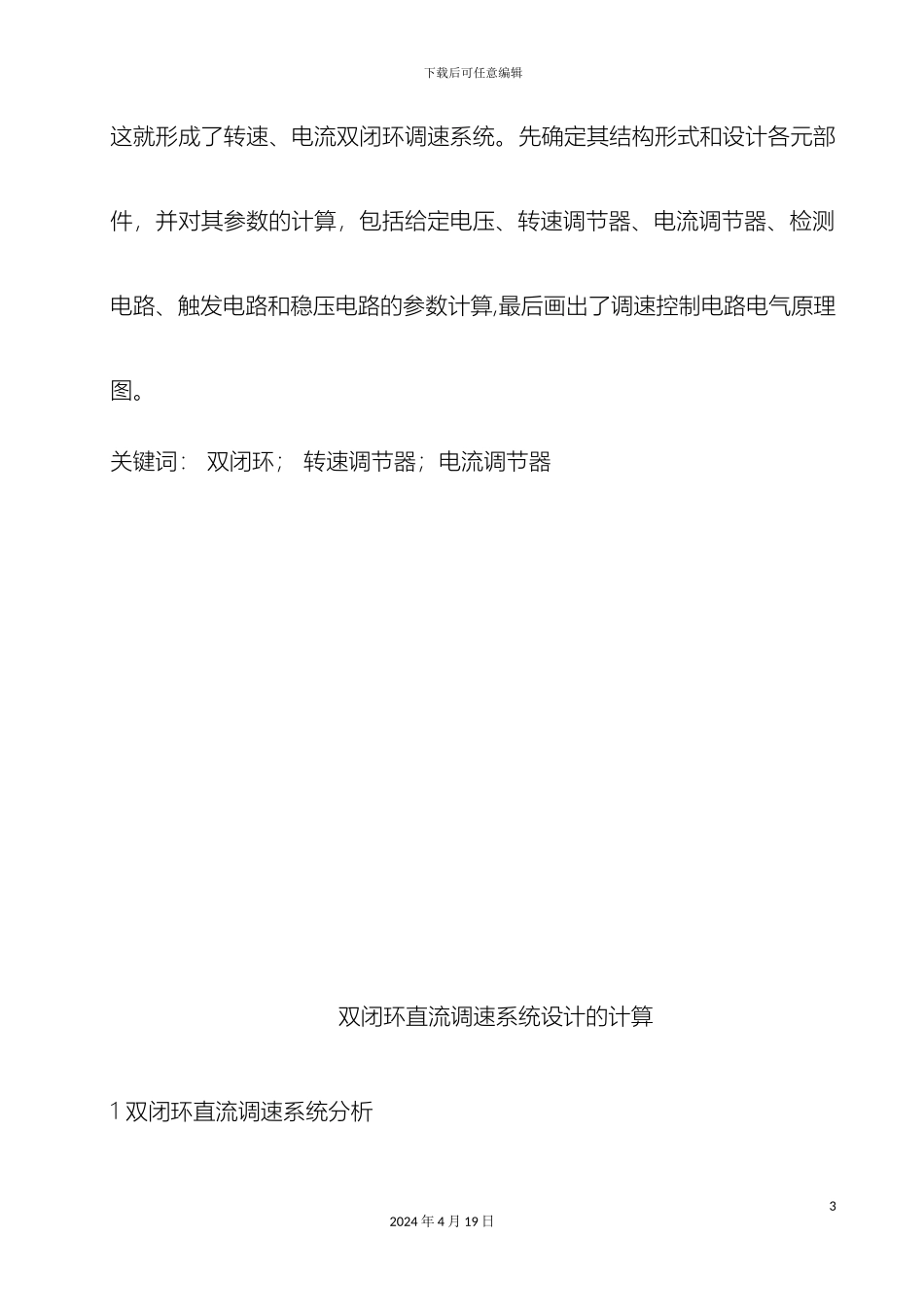

下载后可任意编辑双闭环直流调速系统设计的计算要点12024 年 4 月 19 日下载后可任意编辑摘 要转速、电流双闭环控制直流调速系统是性能很好、应用最广的直流调速系统。根据晶闸管的特性，经过调节控制角 α 大小来调节电压。基于设计题目，直流电动机调速控制器选用了转速、电流双闭环调速控制电路。在设计中调速系统的主电路采纳了三相全控桥整流电路来供电。本文首先确定整个设计的方案和框图。然后确定主电路的结构形式和各元部件的设计，同时对其参数的计算，包括整流变压器、晶闸管、电抗器和保护电路的参数计算。接着驱动电路的设计包括触发电路和脉冲变压器的设计。最后，即本文的重点设计直流电动机调速控制器电路，本文采纳转速、电流双闭环直流调速系统为对象来设计直流电动机调速控制器。为了实现转速和电流两种负反馈分别起作用，可在系统中设置两个调节器，分别调节转速和电流，即分别引入转速负反馈和电流负反馈，二者之间实行嵌套联接。从闭环结构上看，电流环在里面，称作内环；转速环在外边，称做外环。22024 年 4 月 19 日下载后可任意编辑这就形成了转速、电流双闭环调速系统。先确定其结构形式和设计各元部件，并对其参数的计算，包括给定电压、转速调节器、电流调节器、检测电路、触发电路和稳压电路的参数计算,最后画出了调速控制电路电气原理图。关键词： 双闭环； 转速调节器；电流调节器双闭环直流调速系统设计的计算1 双闭环直流调速系统分析32024 年 4 月 19 日下载后可任意编辑为了实现转速和电流两种负反馈分别起作用，在系统中设置了两个调节器，分别调节转速和电流，二者之间实行串级连接，如图 2 所示，即把转速调节器的输出当作电流调节器的输入，再用电流调节器的输出去控制晶闸管整流器的触发装置。从闭环结构上看，电流调节环在里面，叫做内环；转速环在外面，叫做外环。这样就形成了转速、电流双闭环调速系统。该双闭环调速系统的两个调节器 ASR 和 ACR 一般都采纳 PI 调节器。因为 PI 调节器作为校正装置既能够保证系统的稳态精度，使系统在稳态运行时得到无静差调速，又能提高系统的稳定性；作为控制器时又能兼顾快速响应和消除静差两方面的要求。一般的调速系统要求以稳和准为主，采纳 PI 调节器便能保证系统获得良好的静态和动态性能。42024 年 4 月 19 日下载后可任意编辑 图 1 双闭环直流调速系统原理图为了分析双闭环调速系统的静特性，必须先绘出它的稳态...
