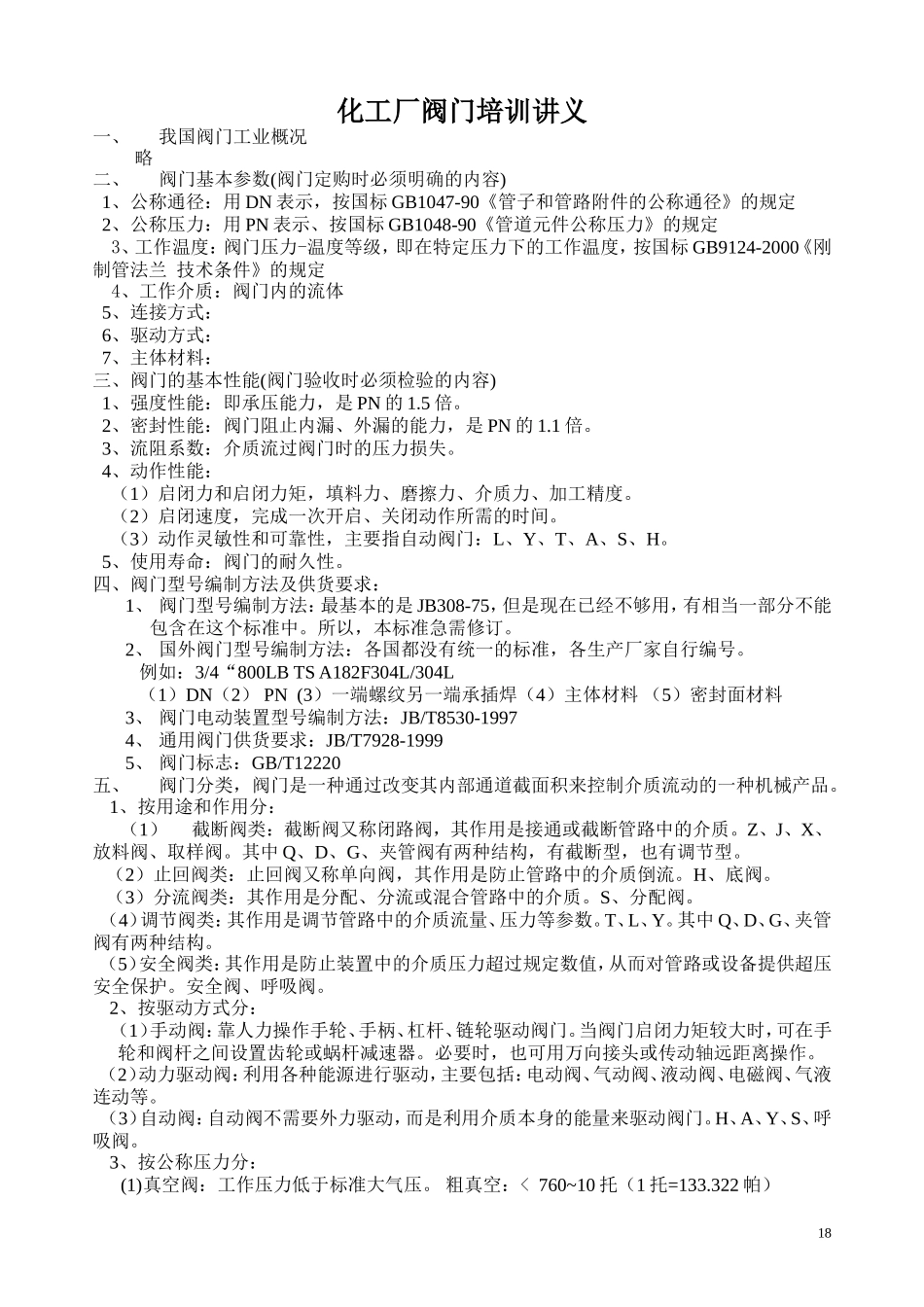

化工厂阀门培训讲义一、我国阀门工业概况略二、阀门基本参数(阀门定购时必须明确的内容)1、公称通径：用DN表示，按国标GB1047-90《管子和管路附件的公称通径》的规定2、公称压力：用PN表示、按国标GB1048-90《管道元件公称压力》的规定3、工作温度：阀门压力-温度等级，即在特定压力下的工作温度，按国标GB9124-2000《刚制管法兰技术条件》的规定4、工作介质：阀门内的流体5、连接方式：6、驱动方式：7、主体材料：三、阀门的基本性能(阀门验收时必须检验的内容)1、强度性能：即承压能力，是PN的1.5倍。2、密封性能：阀门阻止内漏、外漏的能力，是PN的1.1倍。3、流阻系数：介质流过阀门时的压力损失。4、动作性能：（1）启闭力和启闭力矩，填料力、磨擦力、介质力、加工精度。（2）启闭速度，完成一次开启、关闭动作所需的时间。（3）动作灵敏性和可靠性，主要指自动阀门：L、Y、T、A、S、H。5、使用寿命：阀门的耐久性。四、阀门型号编制方法及供货要求：1、阀门型号编制方法：最基本的是JB308-75，但是现在已经不够用，有相当一部分不能包含在这个标准中。所以，本标准急需修订。2、国外阀门型号编制方法：各国都没有统一的标准，各生产厂家自行编号。例如：3/4“800LBTSA182F304L/304L（1）DN（2）PN(3）一端螺纹另一端承插焊（4）主体材料（5）密封面材料3、阀门电动装置型号编制方法：JB/T8530-19974、通用阀门供货要求：JB/T7928-19995、阀门标志：GB/T12220五、阀门分类，阀门是一种通过改变其内部通道截面积来控制介质流动的一种机械产品。1、按用途和作用分：（1）截断阀类：截断阀又称闭路阀，其作用是接通或截断管路中的介质。Z、J、X、放料阀、取样阀。其中Q、D、G、夹管阀有两种结构，有截断型，也有调节型。（2）止回阀类：止回阀又称单向阀，其作用是防止管路中的介质倒流。H、底阀。（3）分流阀类：其作用是分配、分流或混合管路中的介质。S、分配阀。（4）调节阀类：其作用是调节管路中的介质流量、压力等参数。T、L、Y。其中Q、D、G、夹管阀有两种结构。（5）安全阀类：其作用是防止装置中的介质压力超过规定数值，从而对管路或设备提供超压安全保护。安全阀、呼吸阀。2、按驱动方式分：（1）手动阀：靠人力操作手轮、手柄、杠杆、链轮驱动阀门。当阀门启闭力矩较大时，可在手轮和阀杆之间设置齿轮或蜗杆减速器。必要时，也可用万向接头或传动轴远距离操作。（2）动力驱动阀：利用各种能源进行驱动，主要包括：电动阀、气动阀、液动阀、电磁阀、气液连动等。（3）自动阀：自动阀不需要外力驱动，而是利用介质本身的能量来驱动阀门。H、A、Y、S、呼吸阀。3、按公称压力分：(1)真空阀：工作压力低于标准大气压。粗真空：<760~10托（1托=133.322帕）18低真空：<10~10-3高真空：<10-3~10-8超高真空：<10-8~10-12极高真空：<10-12(2)低压阀：公称压力1.6MPa(3)中压阀：PN2.5MPa、PN4.0MPa、PN6.4MPa(4)高压阀：PN10.0MPa、16.0MPa、PN22.0MPa、PN32.0MPa、PN42.0MPa、PN64.0MPa(5)超高压阀：PN大于100.0MPa4、按工作温度分：（1）高温阀：工作温度高于425℃（2）中温阀：工作温度高于200~425℃（3）常温阀：工作温度高于–29~200℃（4）低温阀：工作温度低于–29~-196℃5、按公称通径分：（1）小通径阀门：DN≤40MM（2）中通径阀门：DN50~300MM（3）大通径阀门：DN350~1200MM（4）特大通径阀门：DN≥1400MM6、按连接方法分：（1）螺纹连接阀门：阀体带有内螺纹或外螺纹与管道连接（2）法兰连接阀门：阀体带有法兰与管道连接（3）焊接连接阀门：阀体带有焊接坡口内与管道连接（4）卡箍连接阀门：阀体带有夹口与管道夹箍连接（5）卡套连接阀门：与管道采用卡套连接（6）对夹连接阀门：用螺栓直接将阀门及两端管道穿夹在一起的连接方式。7、按主体材料分：（1）金属材料阀门：HT、CS、P、T、AL。（2）非金属材料阀门：塑料、陶瓷、搪瓷、玻璃钢阀门。（3）金属阀体衬里阀门：衬胶、衬塑、衬陶瓷。六、各类阀门的结构特点1、闸阀的特点：（1）流动阻力小，介质在流道内是直通的，不改变流动方向。(2)结构长度较小，相对于截止阀而言。(3)启闭较省力，启闭时闸板运动方向与...
