台灯设计方案样本

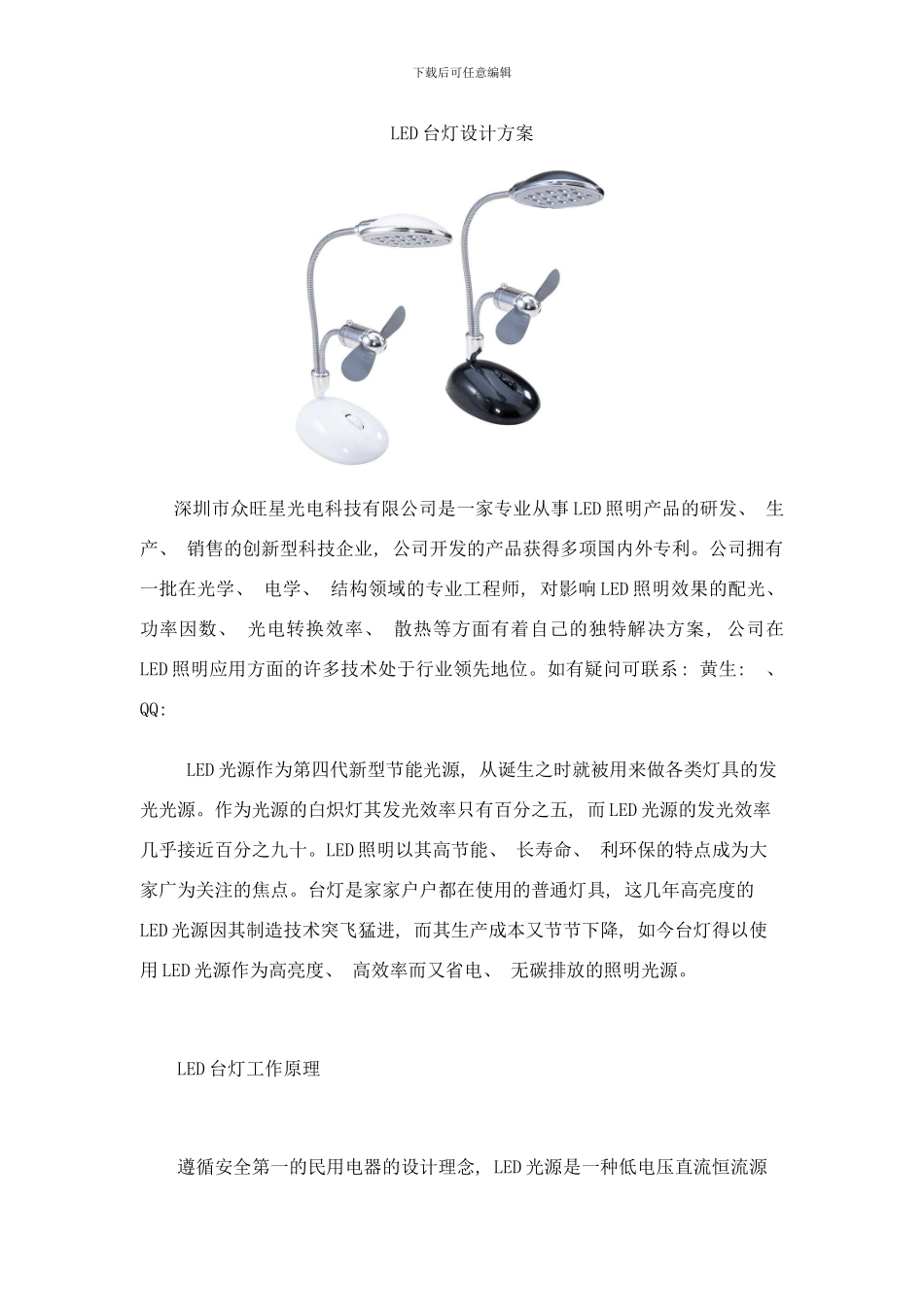

台灯设计方案样本_第1页
1/5

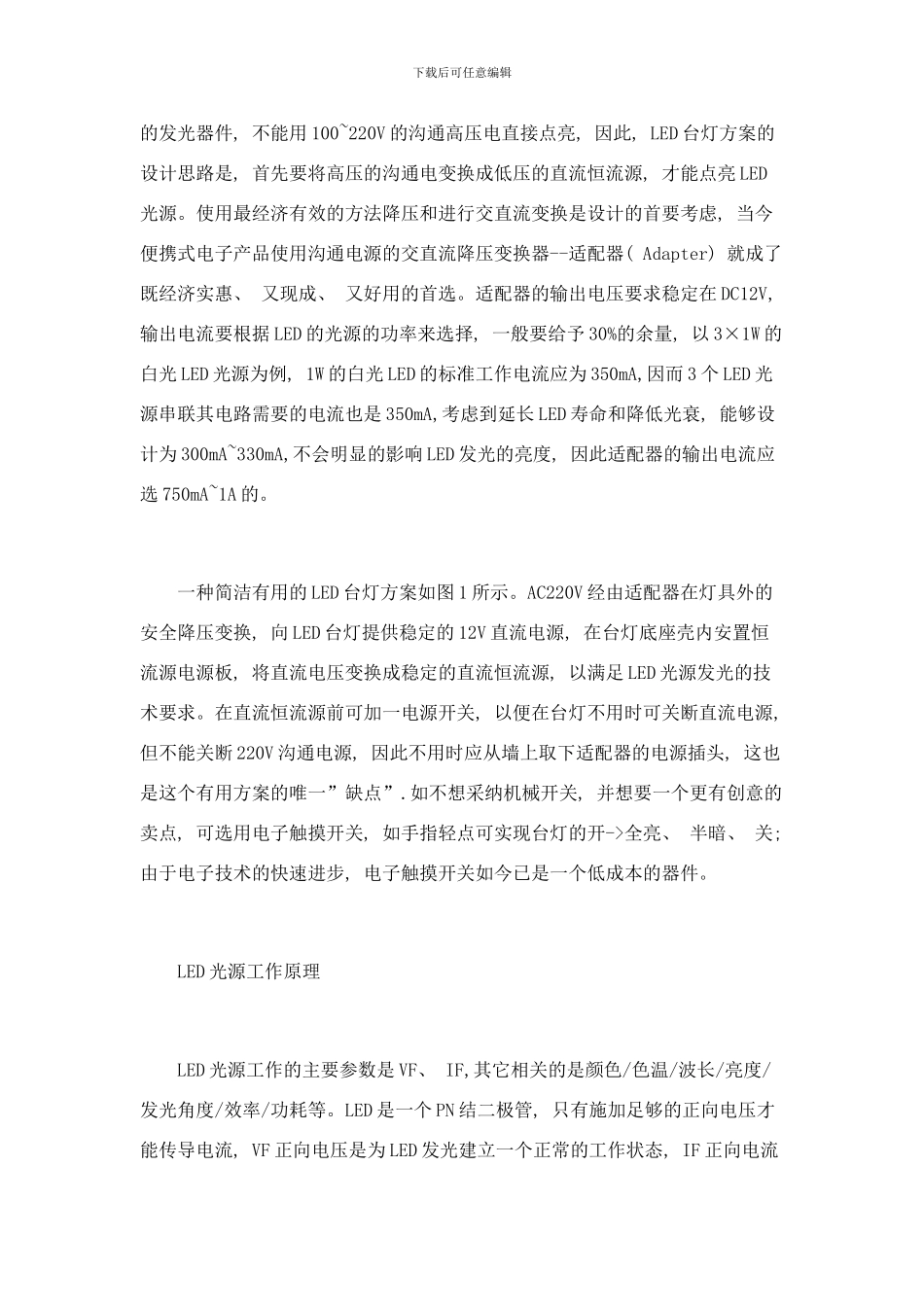

台灯设计方案样本_第2页
2/5

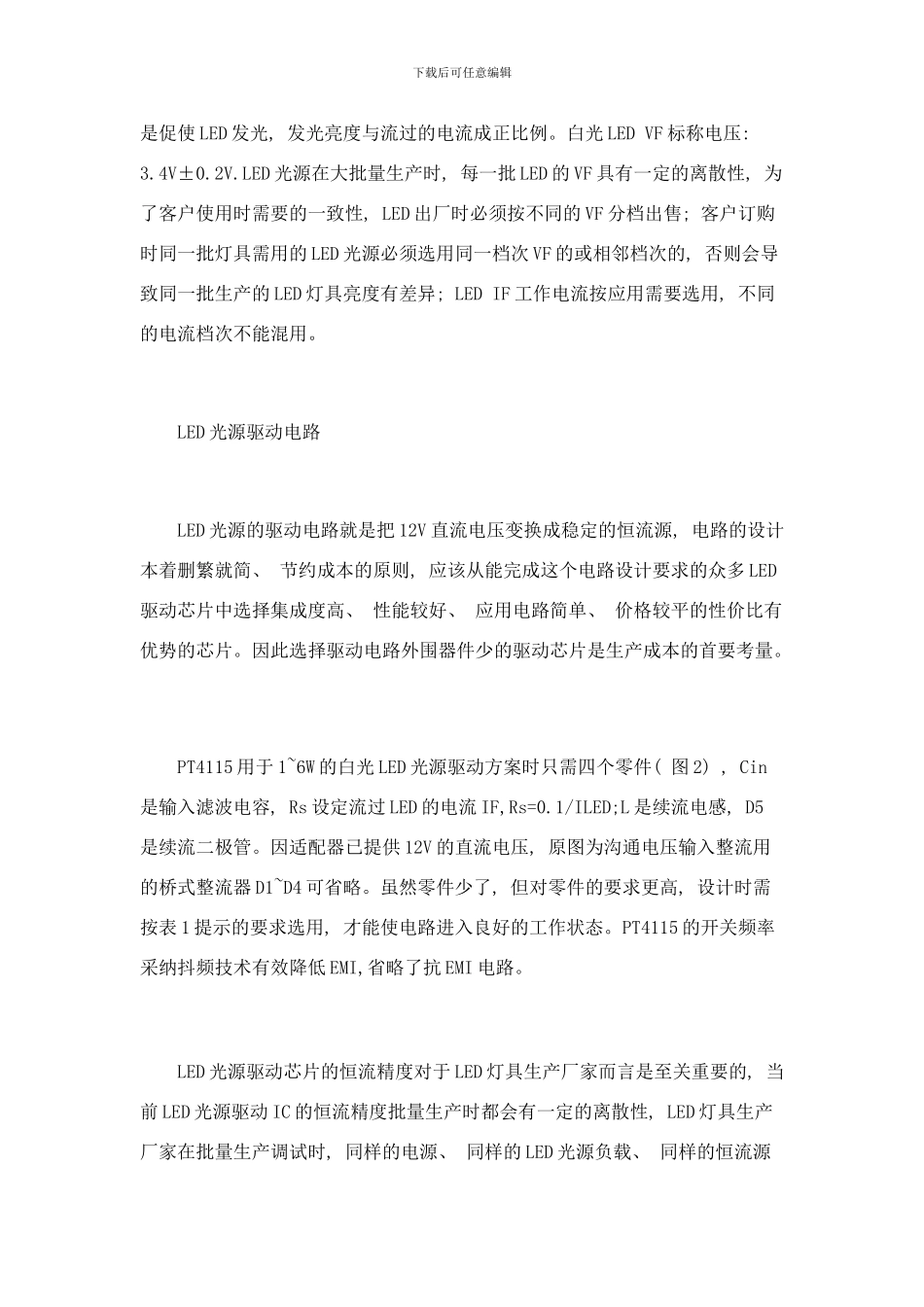

台灯设计方案样本_第3页
3/5
下载后可任意编辑LED 台灯设计方案深圳市众旺星光电科技有限公司是一家专业从事 LED 照明产品的研发、 生产、 销售的创新型科技企业, 公司开发的产品获得多项国内外专利。公司拥有一批在光学、 电学、 结构领域的专业工程师, 对影响 LED 照明效果的配光、 功率因数、 光电转换效率、 散热等方面有着自己的独特解决方案, 公司在LED 照明应用方面的许多技术处于行业领先地位。如有疑问可联系: 黄生: 、 QQ: LED 光源作为第四代新型节能光源, 从诞生之时就被用来做各类灯具的发光光源。作为光源的白炽灯其发光效率只有百分之五, 而 LED 光源的发光效率几乎接近百分之九十。LED 照明以其高节能、 长寿命、 利环保的特点成为大家广为关注的焦点。台灯是家家户户都在使用的普通灯具, 这几年高亮度的LED 光源因其制造技术突飞猛进, 而其生产成本又节节下降, 如今台灯得以使用 LED 光源作为高亮度、 高效率而又省电、 无碳排放的照明光源。 LED 台灯工作原理 遵循安全第一的民用电器的设计理念, LED 光源是一种低电压直流恒流源下载后可任意编辑的发光器件, 不能用 100~220V 的沟通高压电直接点亮, 因此, LED 台灯方案的设计思路是, 首先要将高压的沟通电变换成低压的直流恒流源, 才能点亮 LED光源。使用最经济有效的方法降压和进行交直流变换是设计的首要考虑, 当今便携式电子产品使用沟通电源的交直流降压变换器--适配器( Adapter) 就成了既经济实惠、 又现成、 又好用的首选。适配器的输出电压要求稳定在 DC12V,输出电流要根据 LED 的光源的功率来选择, 一般要给予 30%的余量, 以 3×1W 的白光 LED 光源为例, 1W 的白光 LED 的标准工作电流应为 350mA,因而 3 个 LED 光源串联其电路需要的电流也是 350mA,考虑到延长 LED 寿命和降低光衰, 能够设计为 300mA~330mA,不会明显的影响 LED 发光的亮度, 因此适配器的输出电流应选 750mA~1A 的。 一种简洁有用的 LED 台灯方案如图 1 所示。AC220V 经由适配器在灯具外的安全降压变换, 向 LED 台灯提供稳定的 12V 直流电源, 在台灯底座壳内安置恒流源电源板, 将直流电压变换成稳定的直流恒流源, 以满足 LED 光源发光的技术要求。在直流恒流源前可加一电源开关, 以便在台灯不用时可关断直流电源, 但不能关断 220V 沟通电源, 因此不用时应从墙上取下适配器的电源插头, 这也是这个有用方案的唯一”缺点”...
