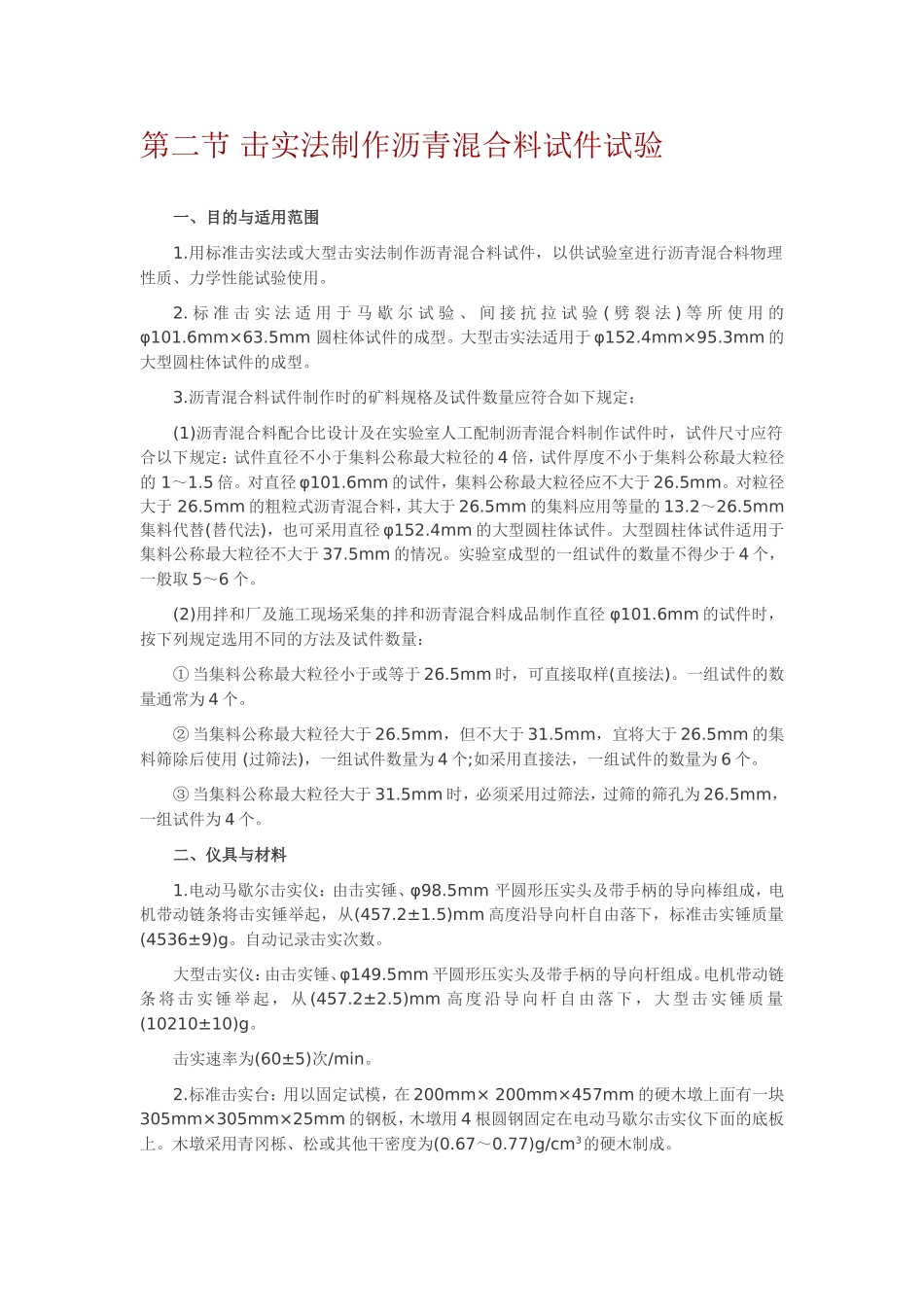

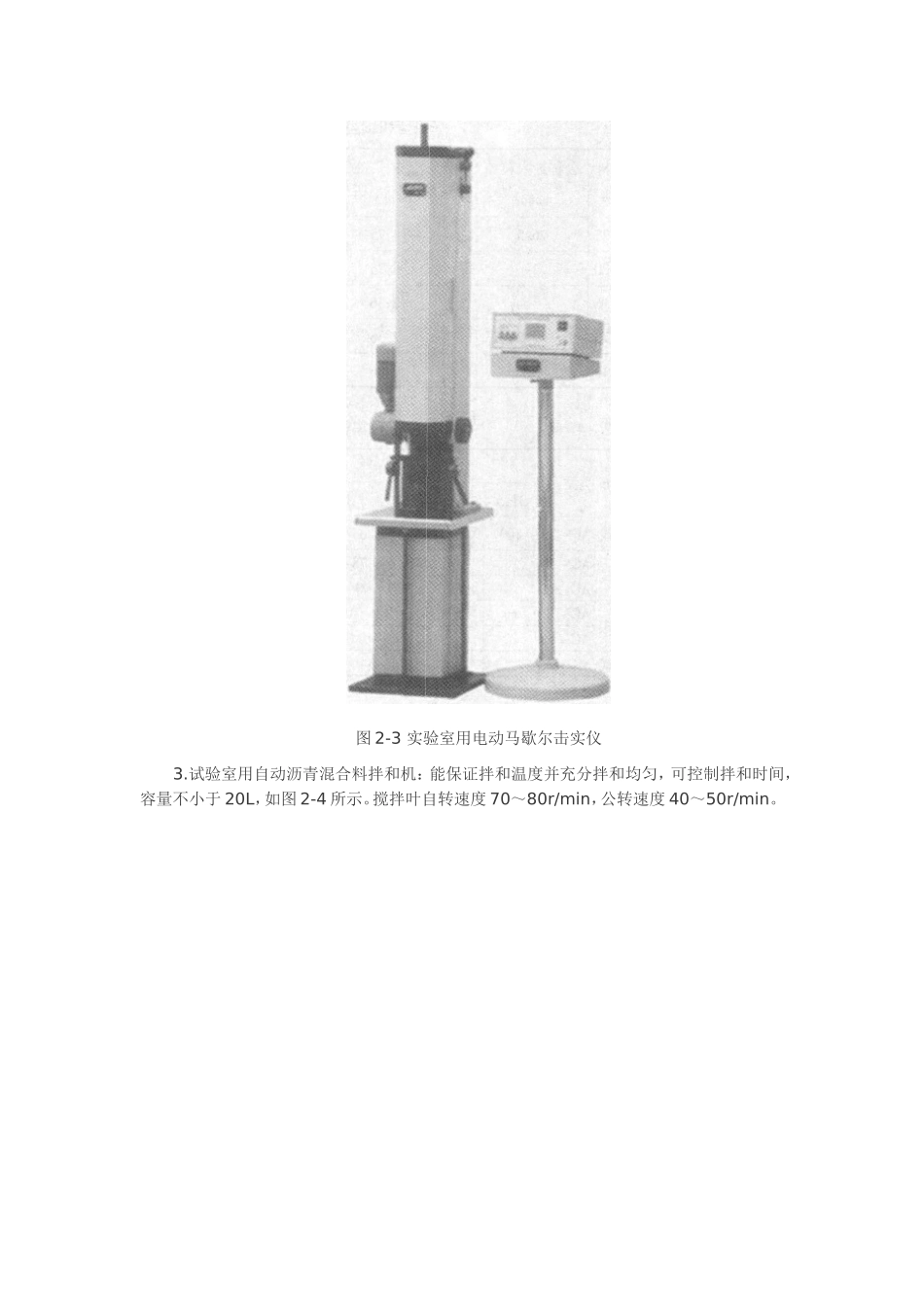

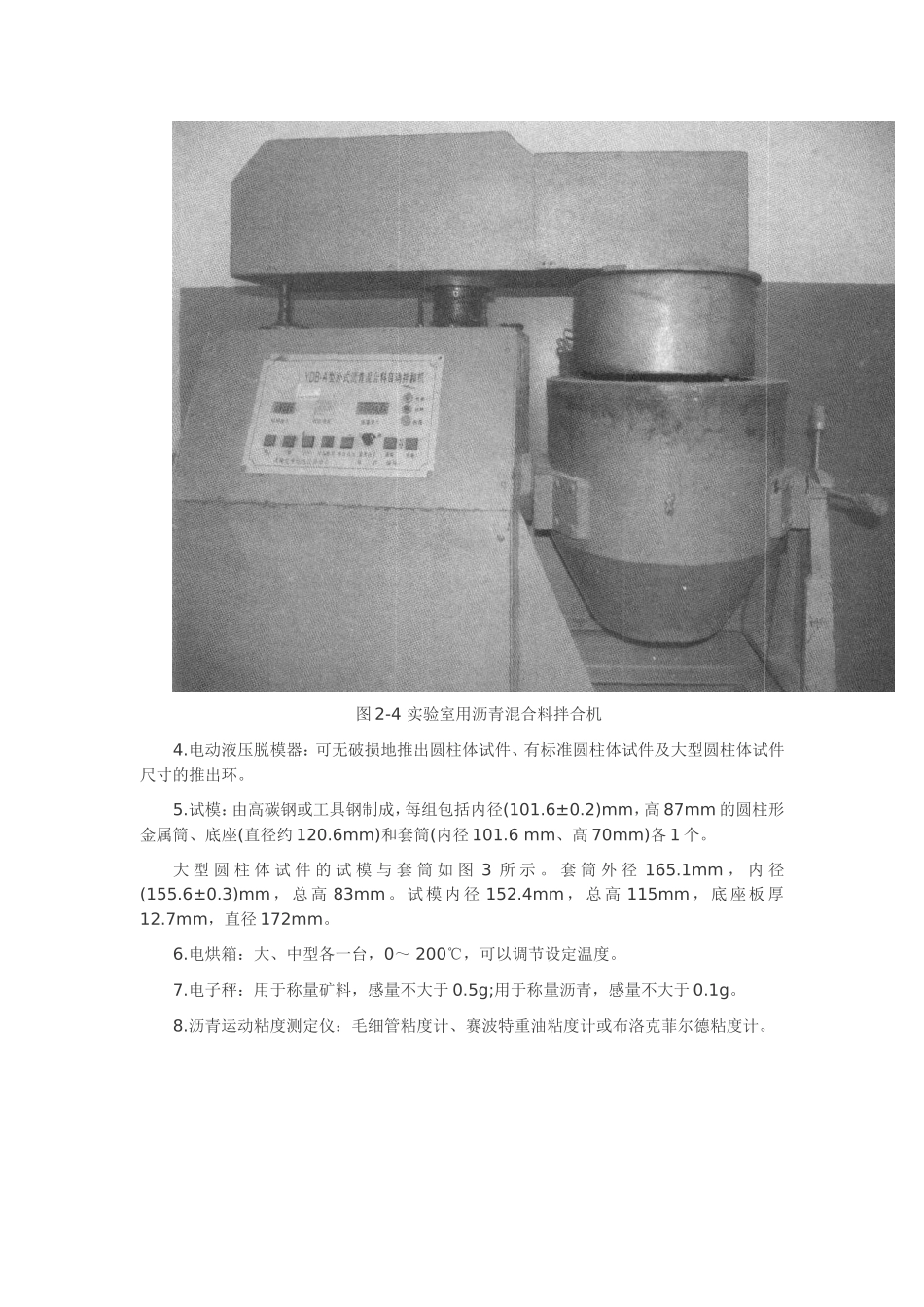

第二节击实法制作沥青混合料试件试验一、目的与适用范围1.用标准击实法或大型击实法制作沥青混合料试件，以供试验室进行沥青混合料物理性质、力学性能试验使用。2.标准击实法适用于马歇尔试验、间接抗拉试验(劈裂法)等所使用的φ101.6mm×63.5mm圆柱体试件的成型。大型击实法适用于φ152.4mm×95.3mm的大型圆柱体试件的成型。3.沥青混合料试件制作时的矿料规格及试件数量应符合如下规定：(1)沥青混合料配合比设计及在实验室人工配制沥青混合料制作试件时，试件尺寸应符合以下规定：试件直径不小于集料公称最大粒径的4倍，试件厚度不小于集料公称最大粒径的1～1.5倍。对直径φ101.6mm的试件，集料公称最大粒径应不大于26.5mm。对粒径大于26.5mm的粗粒式沥青混合料，其大于26.5mm的集料应用等量的13.2～26.5mm集料代替(替代法)，也可采用直径φ152.4mm的大型圆柱体试件。大型圆柱体试件适用于集料公称最大粒径不大于37.5mm的情况。实验室成型的一组试件的数量不得少于4个，一般取5～6个。(2)用拌和厂及施工现场采集的拌和沥青混合料成品制作直径φ101.6mm的试件时，按下列规定选用不同的方法及试件数量：①当集料公称最大粒径小于或等于26.5mm时，可直接取样(直接法)。一组试件的数量通常为4个。②当集料公称最大粒径大于26.5mm，但不大于31.5mm，宜将大于26.5mm的集料筛除后使用(过筛法)，一组试件数量为4个;如采用直接法，一组试件的数量为6个。③当集料公称最大粒径大于31.5mm时，必须采用过筛法，过筛的筛孔为26.5mm，一组试件为4个。二、仪具与材料1.电动马歇尔击实仪：由击实锤、φ98.5mm平圆形压实头及带手柄的导向棒组成，电机带动链条将击实锤举起，从(457.2±1.5)mm高度沿导向杆自由落下，标准击实锤质量(4536±9)g。自动记录击实次数。大型击实仪：由击实锤、φ149.5mm平圆形压实头及带手柄的导向杆组成。电机带动链条将击实锤举起，从(457.2±2.5)mm高度沿导向杆自由落下，大型击实锤质量(10210±10)g。击实速率为(60±5)次/min。2.标准击实台：用以固定试模，在200mm×200mm×457mm的硬木墩上面有一块305mm×305mm×25mm的钢板，木墩用4根圆钢固定在电动马歇尔击实仪下面的底板上。木墩采用青冈栎、松或其他干密度为(0.67～0.77)g/cm3的硬木制成。图2-3实验室用电动马歇尔击实仪3.试验室用自动沥青混合料拌和机：能保证拌和温度并充分拌和均匀，可控制拌和时间，容量不小于20L，如图2-4所示。搅拌叶自转速度70～80r/min，公转速度40～50r/min。图2-4实验室用沥青混合料拌合机4.电动液压脱模器：可无破损地推出圆柱体试件、有标准圆柱体试件及大型圆柱体试件尺寸的推出环。5.试模：由高碳钢或工具钢制成，每组包括内径(101.6±0.2)mm，高87mm的圆柱形金属筒、底座(直径约120.6mm)和套筒(内径101.6mm、高70mm)各1个。大型圆柱体试件的试模与套筒如图3所示。套筒外径165.1mm，内径(155.6±0.3)mm，总高83mm。试模内径152.4mm，总高115mm，底座板厚12.7mm，直径172mm。6.电烘箱：大、中型各一台，0～200℃，可以调节设定温度。7.电子秤：用于称量矿料，感量不大于0.5g;用于称量沥青，感量不大于0.1g。8.沥青运动粘度测定仪：毛细管粘度计、赛波特重油粘度计或布洛克菲尔德粘度计。图2-5大型圆柱体试件的试模与套筒(单位：mm)9.温度计：ST20型红外测温仪。或采用有金属插杆的热电偶沥青温度计，金属插杆的长度不小于300mm。量程0～300℃，数字显示或度盘指针的分度0.1℃，且有留置读数功能。10.插刀或大螺丝刀、电炉、沥青熔化锅、拌合铲、标准筛、滤纸(或普通纸)、胶布、卡尺、秒表、粉笔、棉纱等。三、准备工作1.确定制作沥青混合料试件的拌和与压实温度。(1)按规程测定沥青的粘度，绘制粘温曲线。按表2-5的要求确定适宜于沥青混合料拌和及压实的等粘温度。表2-5适宜于沥青混合料拌和及压实的沥青等粘温度沥青混合料种类粘度与测定方法适宜于拌合的沥青结合料粘度适宜于压实的沥青结合料粘度石油沥青表观粘度，T0625(0.17±0.02)Pa·s(0.28±0.03)Pa·s(含改性沥青)运动粘度，T0619赛波特粘度，T0623(170±20)mm2/s(85±10)s(280±30)mm2/s(140±15)s煤沥青恩格拉度，T0622...
