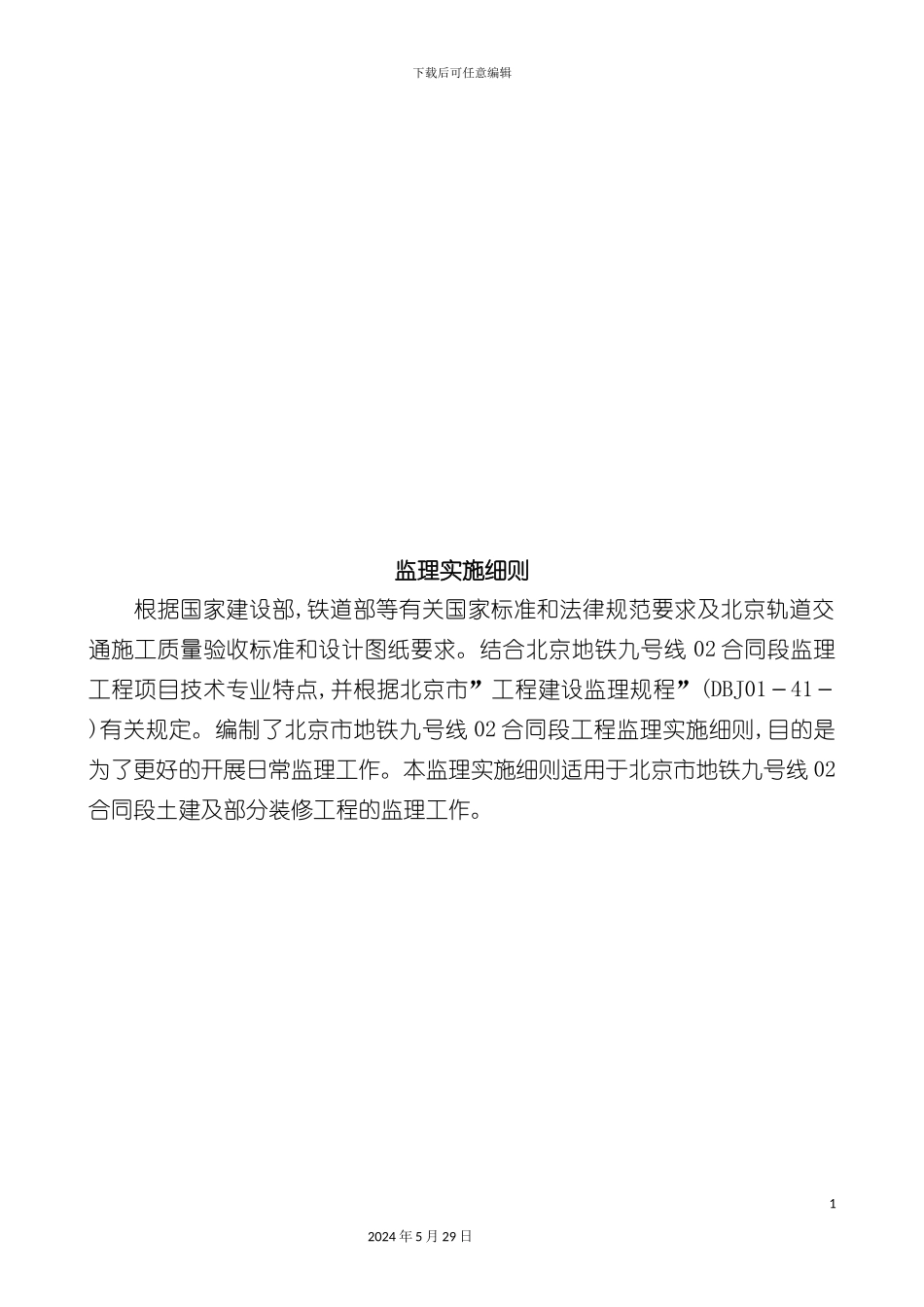

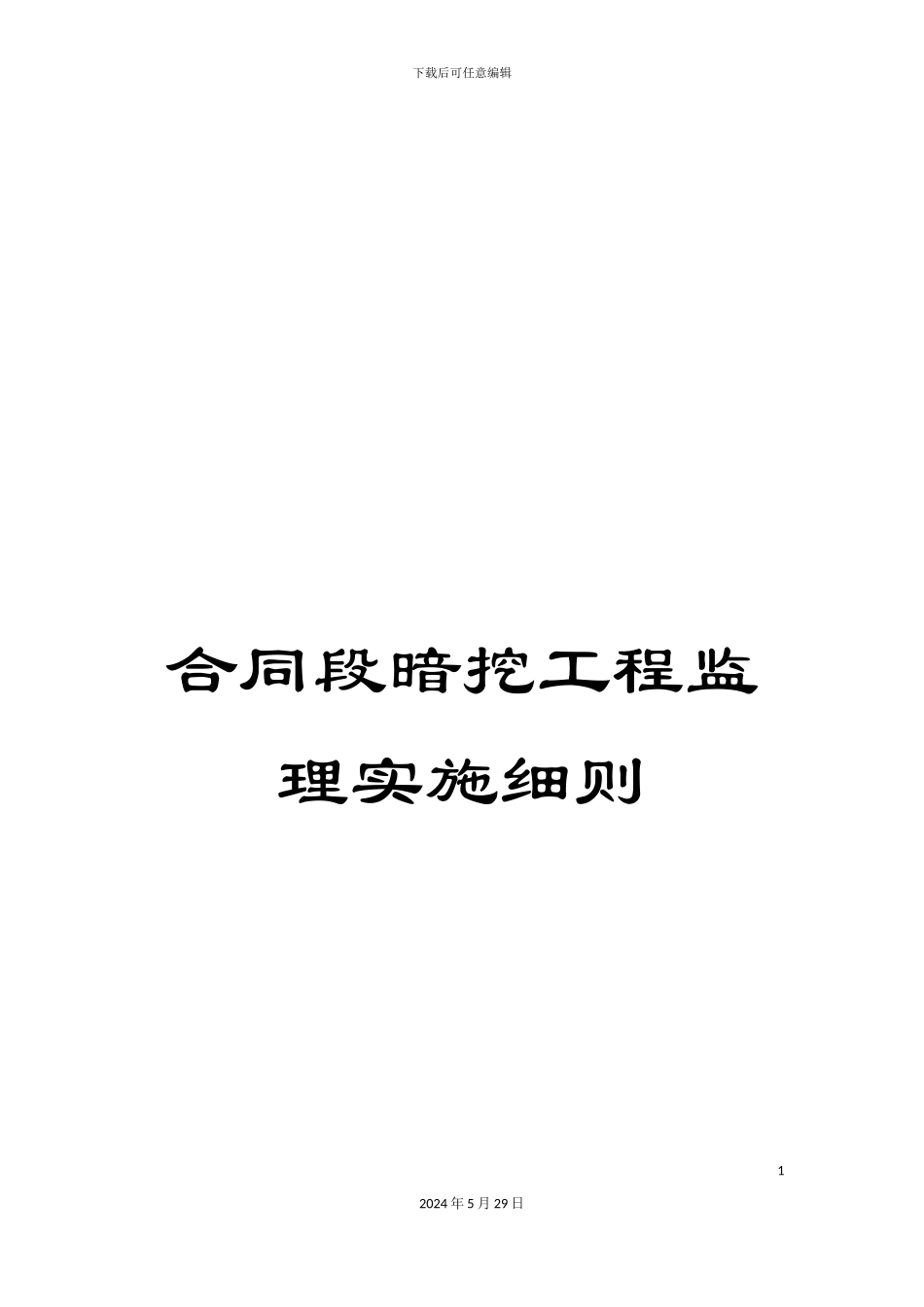

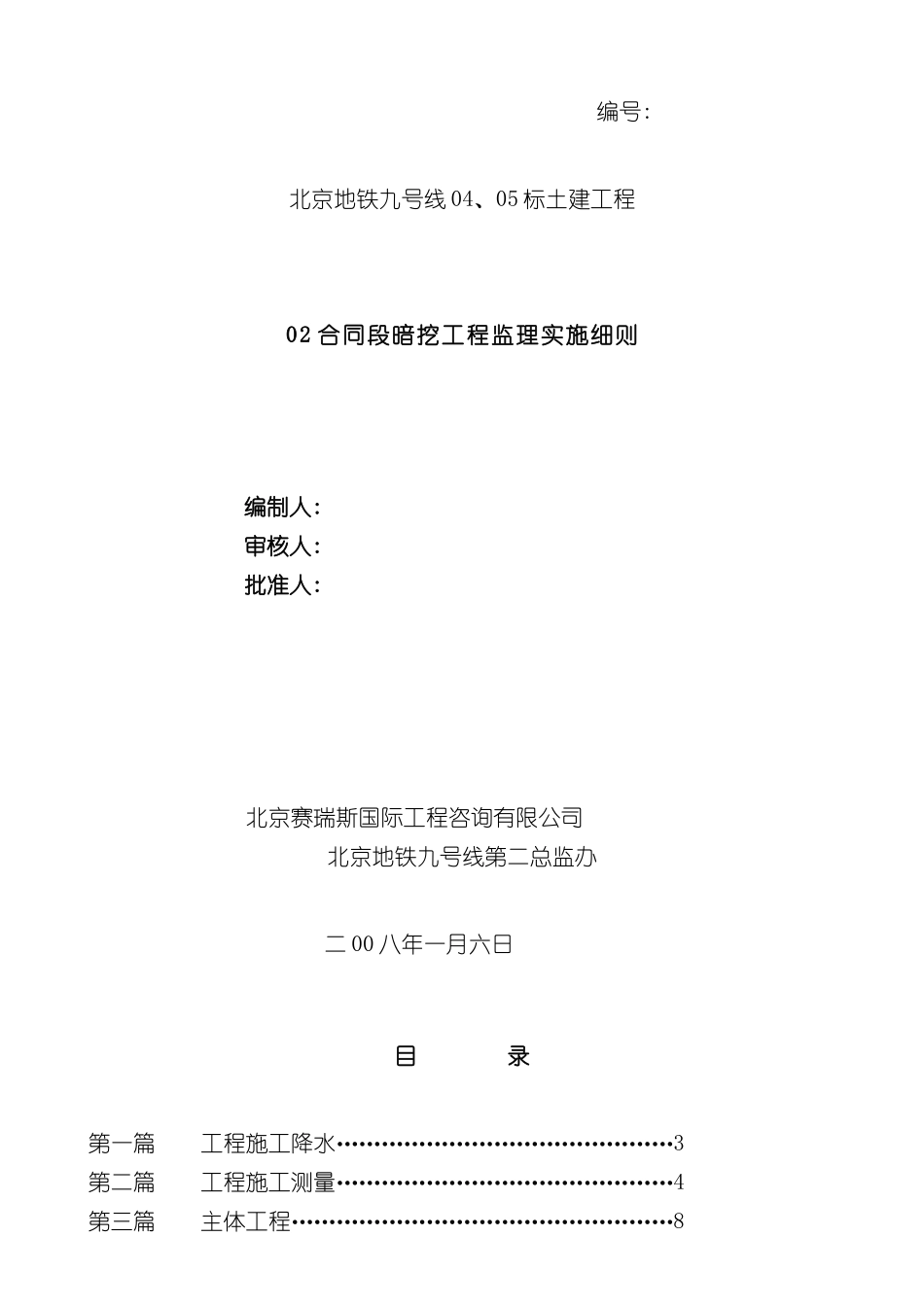

下载后可任意编辑合同段暗挖工程监理实施细则12024 年 5 月 29 日编号: 北京地铁九号线 04、05 标土建工程02 合同段暗挖工程监理实施细则编制人:审核人:批准人: 北京赛瑞斯国际工程咨询有限公司北京地铁九号线第二总监办 二 00 八年一月六日目 录第一篇 工程施工降水………………………………………3第二篇 工程施工测量………………………………………4第三篇 主体工程……………………………………………8下载后可任意编辑监理实施细则 根据国家建设部,铁道部等有关国家标准和法律规范要求及北京轨道交通施工质量验收标准和设计图纸要求。结合北京地铁九号线 02 合同段监理工程项目技术专业特点,并根据北京市”工程建设监理规程”(DBJ01－41－ )有关规定。编制了北京市地铁九号线 02 合同段工程监理实施细则,目的是为了更好的开展日常监理工作。本监理实施细则适用于北京市地铁九号线 02合同段土建及部分装修工程的监理工作。12024 年 5 月 29 日下载后可任意编辑第一篇工程施工降水一、工程施工降水序号项目要点1本工程施工降水特点根据地堪报告及对工程周边地下水文地质资料分析,工程场区内地下水主要为潜水,由于北京市地区不定期由上游水系放水对北京市区地下水进行补给,因此会引起地下水位临时大幅度上涨,因此施工会受地下水影响。必须进行施工降水。施工降水是临时工程范畴,降水工程结束后,要予以拆除或实行适当处理措施。2监理依据1、地质工程勘测设计院提供的”施工降水设计方案”。2、建筑与市政降水工程技术法律规范(JGJ/T111－98)。3、 地下铁道工程施工及验收法律规范(GB/50299－1999)。3监理工作的流程1、垂直管井监理工作的流程:先根据现场勘察情况确定井位位置,检查人工探井情况,然后控制钻井钻孔,成孔后安装井管,测量井深,达到深度后填滤料并埋设排水管线及电缆,最后安装水泵进行抽水,检查抽水含沙量。2、 水平辐射井及母井:先根据现场勘察情况确定井位布置,采纳沉井法下井管。然后下入工作平台和水平钻机进行水平管钻进,安装钢管及滤水管,埋设排水联络管线及电缆,最后安装水泵抽水,检查抽水含沙量。4监理工作的方法及措施1、现场踏勘布置井位时,需考虑地下管线的位置,错开地下障碍物,与人探井互相配合,挖探井检查,见到原状土确认无地下管线即可,否则可适当调整井位。降水井轴线距结构外皮距离应在 2.3－5m 范围内,但间距最大不得超过 12m(限于局部井间距)。且降水井总量不得减少。2、钻孔后检...
