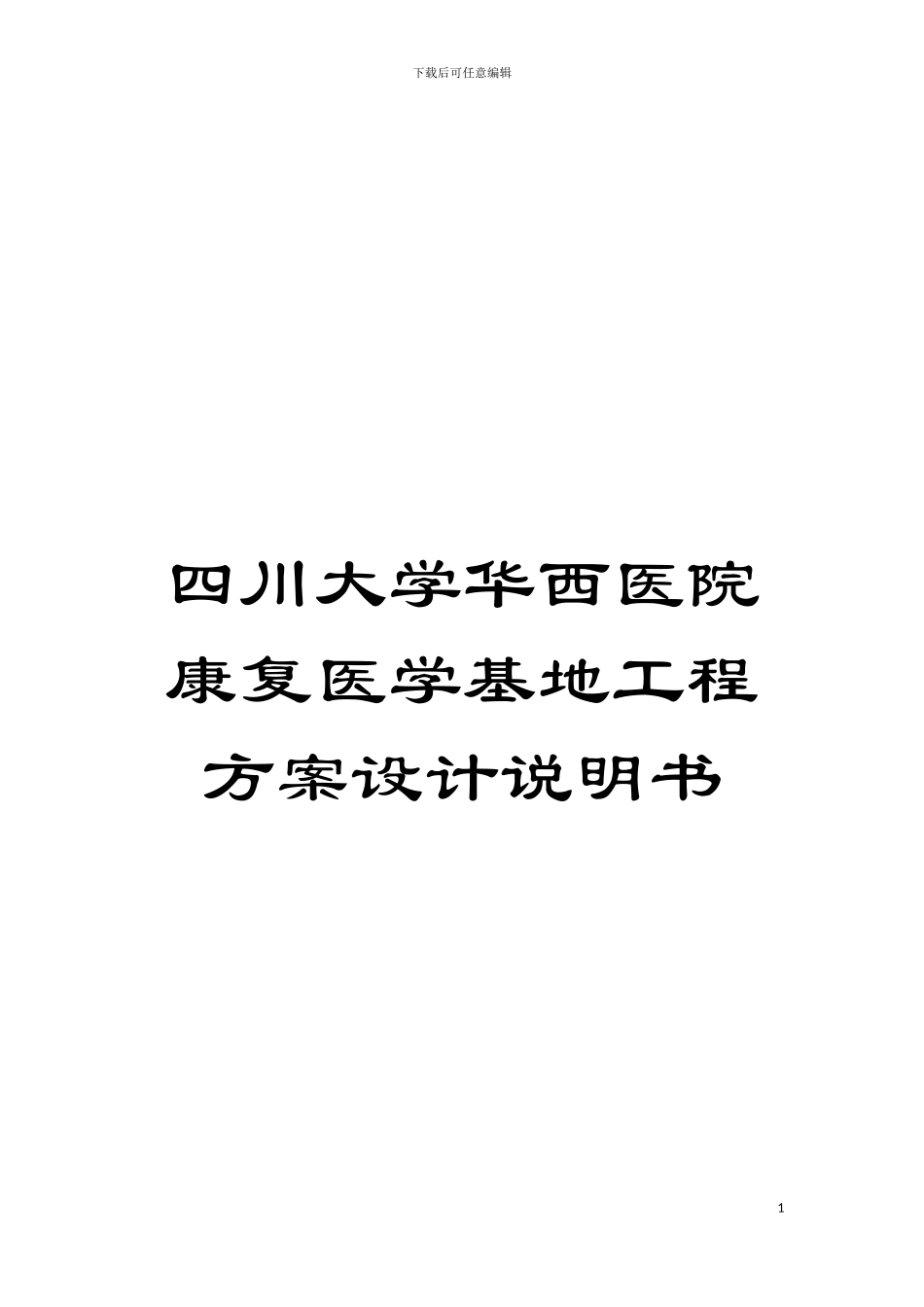

四川大学华西医院康复医学基地工程方案设计说明书VIP专享

下载后可任意编辑四川大学华西医院康复医学基地工程方案设计说明书1四 川 大 学 华 西 医 院 康 复 医 学 基 地 工 程方 案 设 计 说 明 书设计号: 06126中国建筑西南设计讨论院二〇〇八年六月 成 都下载后可任意编辑主 要 设 计 人 员设计总负责人 x建 筑 x 结 构 x 给 排 水 x 电 气 x 暖 通 x 1下载后可任意编辑设 计 文 件 目 录 第一部分 设计说明书第一章设计依据、 设计要求总平面设计说明第二章建筑设计说明及主要经济技术指标第三章建筑设计说明第四章结构设计说明第五章给排水设计说明第六章电气设计说明第七章暖通设计说明第二部分 设计图纸2下载后可任意编辑设计说明书第一章 设计依据、 设计要求1．1 设计依据 1.四川大学华西医院国家级康复医学基地工程设计任务书 2.业主提供的红线图 3.成都市规划管理技术规定 1．2 国家相关建筑法律规范和规定: ( 1) 《民用建筑设计通则》GB50352- ( 2) 《综合医院建筑设计法律规范》JGJ49-88( 3) 《医院干净手术部建筑技术法律规范》GB50333- ( 4) 《建筑设计防火法律规范》GB50016- ( 5) 《汽车库、 修车库、 停车场设计防火法律规范》GB50067－973下载后可任意编辑( 6) 《汽车库建筑设计法律规范》JBJ100－98( 7) 《城市道路和建筑物无障碍设计法律规范》JGJ 50- ( 8) 《饮食建筑设计法律规范》JGJ 64-89 1．3 设计范围: 本建筑方案设计范围包括总图, 门诊楼, 住院部, 宿舍和餐厅, 中央供应站。本项目由我院承担的设计专业有: 建筑, 结构, 电气( 强, 弱电) , 给排水, 暖通等专业。以及院区景观的意向性设计。1．4 工程规模和设计标准: 四川大学华西医院国家级康复医学基地总建筑面积 63236.1M2 , 地上三到五层、 地下一层; 主要使用功能为 200 床的综合医院, 日门诊量 600 人次左右。本工程建筑等级为二级, 耐火等级为二级, 建筑耐久年限为 50 年。项目估算投资约 15823.9 万元。第二章 总平面设计说明及主要经济技术指标2．1 概述: 项目基地位于成都温江永宁镇, 地势平坦, 为一梯形地块。除西南面外, 其余三面均临城市道路, 其中东南临 60 米宽城市主干道, 西北和东北均临 20 米宽城市次干道。在基地的东南方有一小河流, 能够作为园林用水的水源。与成都市区交通便利, 邻近有”芙蓉古镇” 等住宅小区。周边市政设施齐全, 适用于修建医院建筑。2．...
