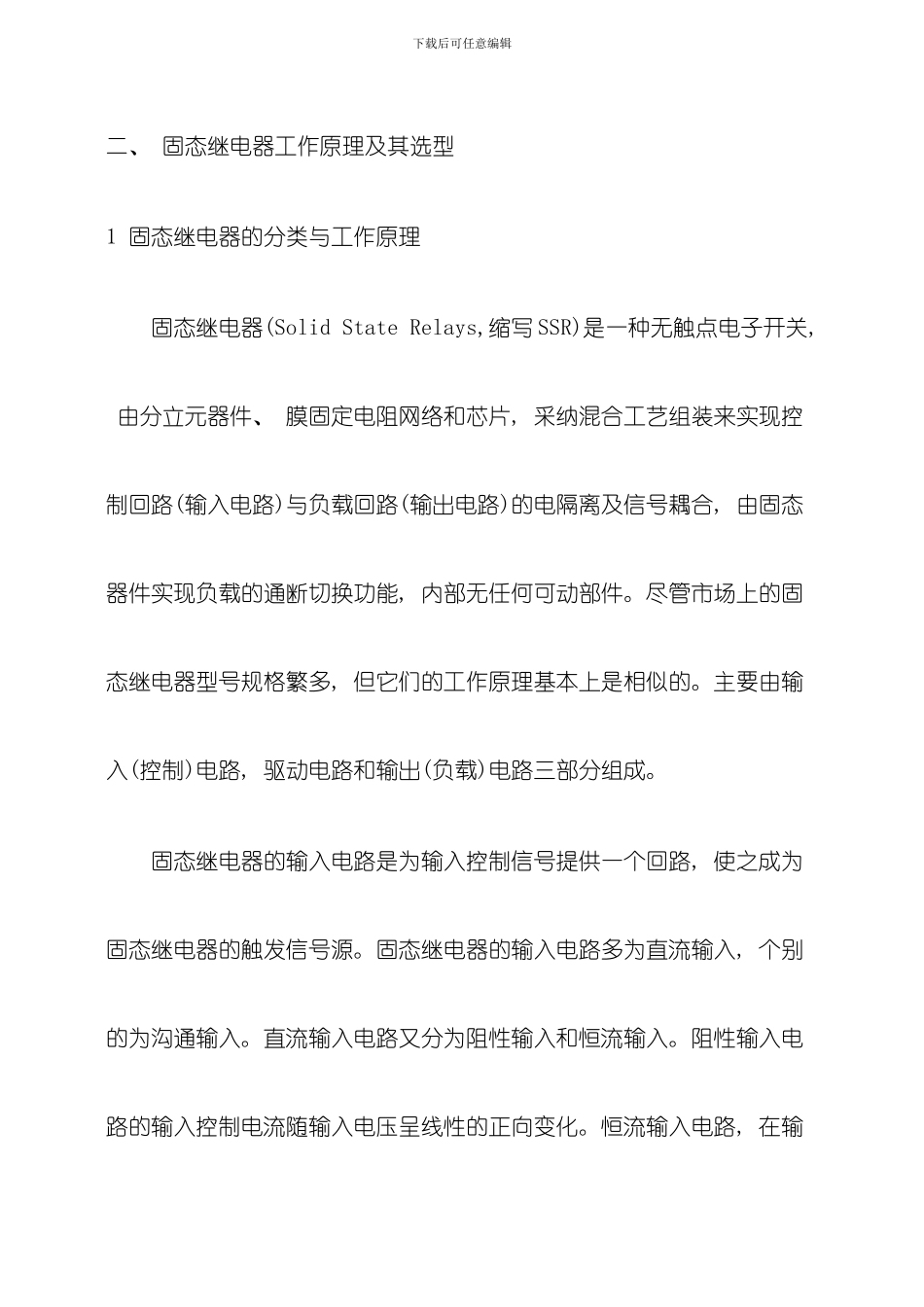

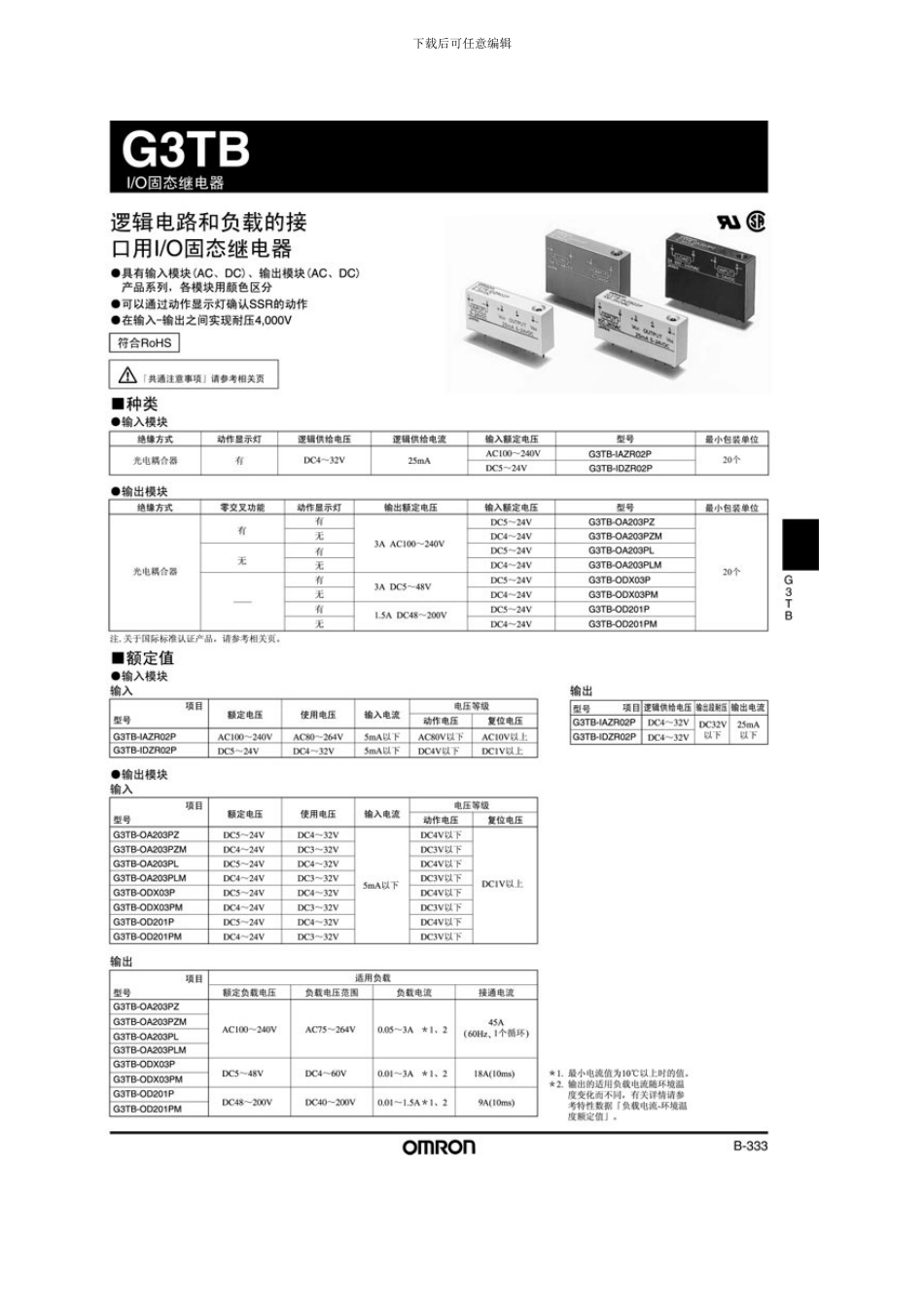

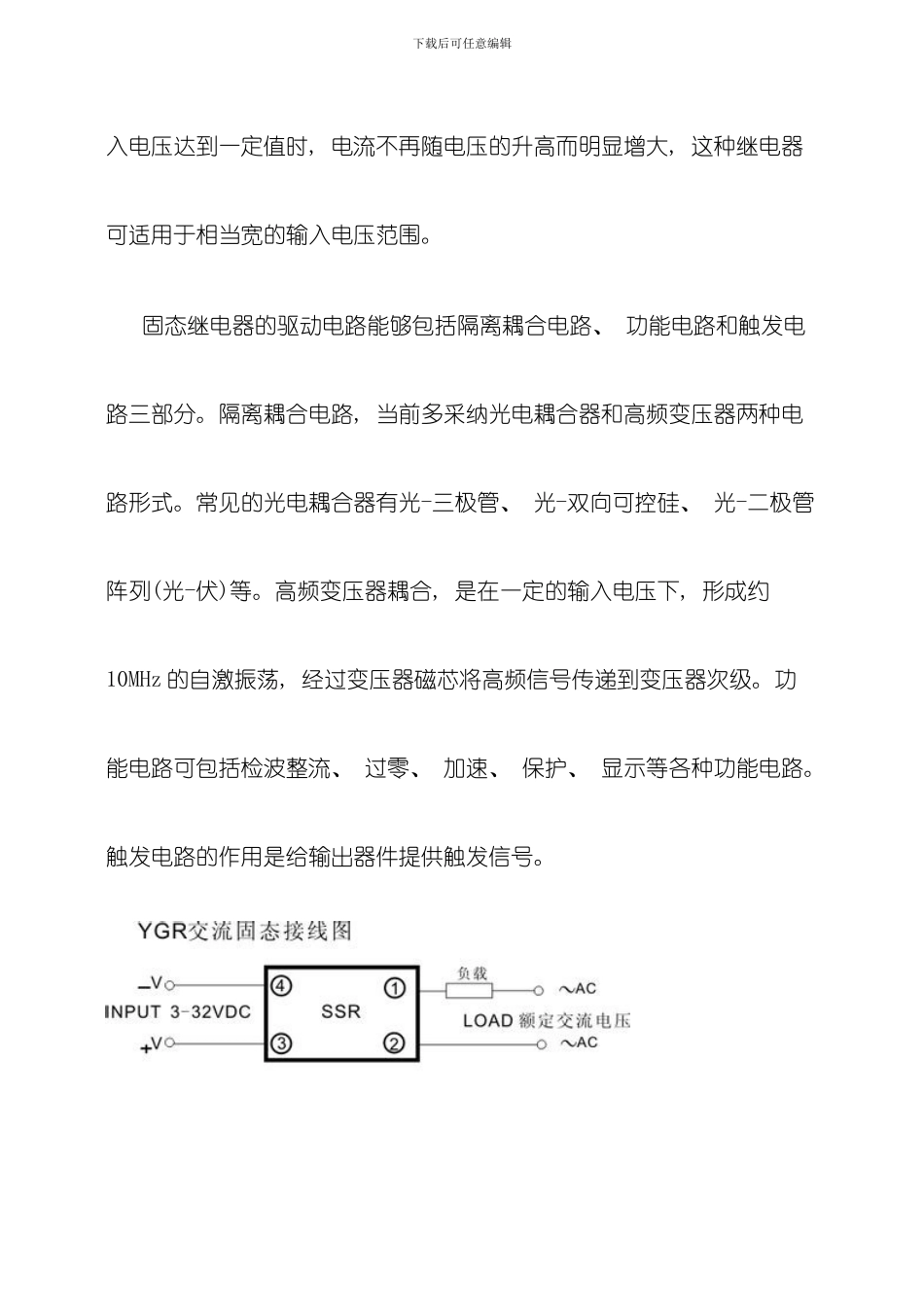

下载后可任意编辑下载后可任意编辑二、 固态继电器工作原理及其选型 1 固态继电器的分类与工作原理 固态继电器(Solid State Relays,缩写 SSR)是一种无触点电子开关, 由分立元器件、 膜固定电阻网络和芯片, 采纳混合工艺组装来实现控制回路(输入电路)与负载回路(输出电路)的电隔离及信号耦合, 由固态器件实现负载的通断切换功能, 内部无任何可动部件。尽管市场上的固态继电器型号规格繁多, 但它们的工作原理基本上是相似的。主要由输入(控制)电路, 驱动电路和输出(负载)电路三部分组成。 固态继电器的输入电路是为输入控制信号提供一个回路, 使之成为固态继电器的触发信号源。固态继电器的输入电路多为直流输入, 个别的为沟通输入。直流输入电路又分为阻性输入和恒流输入。阻性输入电路的输入控制电流随输入电压呈线性的正向变化。恒流输入电路, 在输下载后可任意编辑入电压达到一定值时, 电流不再随电压的升高而明显增大, 这种继电器可适用于相当宽的输入电压范围。固态继电器的驱动电路能够包括隔离耦合电路、 功能电路和触发电路三部分。隔离耦合电路, 当前多采纳光电耦合器和高频变压器两种电路形式。常见的光电耦合器有光-三极管、 光-双向可控硅、 光-二极管阵列(光-伏)等。高频变压器耦合, 是在一定的输入电压下, 形成约10MHz 的自激振荡, 经过变压器磁芯将高频信号传递到变压器次级。功能电路可包括检波整流、 过零、 加速、 保护、 显示等各种功能电路。触发电路的作用是给输出器件提供触发信号。下载后可任意编辑 固态继电器的输出电路是在触发信号的控制下, 实现固态继电器的通断切换。输出电路主要由输出器件(芯片)和起瞬态抑制作用的吸收回路组成, 有时还包括反馈电路。当前, 各种固态继电器使用的输出器件主要有晶体三极管(Transistor)、 单向可控硅(Thyristor 或 SCR)、 双向可控硅(Triac)、 MOS 场效应管(MOSFET)、 绝缘栅型双极晶体管(IGBT)等。 固态继电器原理 固态继电器(Solidstate Relay, SSR)是一种由固态电子组件组成的新型无触点开关, 利用电子组件(如开关三极管、 双向可控硅等半导体组件)的开关特性, 达到无触点、 无火花、 而能接通和断开电路的目的, 因此又被称为”无触点开关”。相对于以往的”线圈—簧片触点式”继电器(Electromechanical Relay, EMR), SSR 没有任何可动的机械零件, 工作中也没有任何机械动作, 具有超越 EMR 的优下载后可任意编辑势,...
