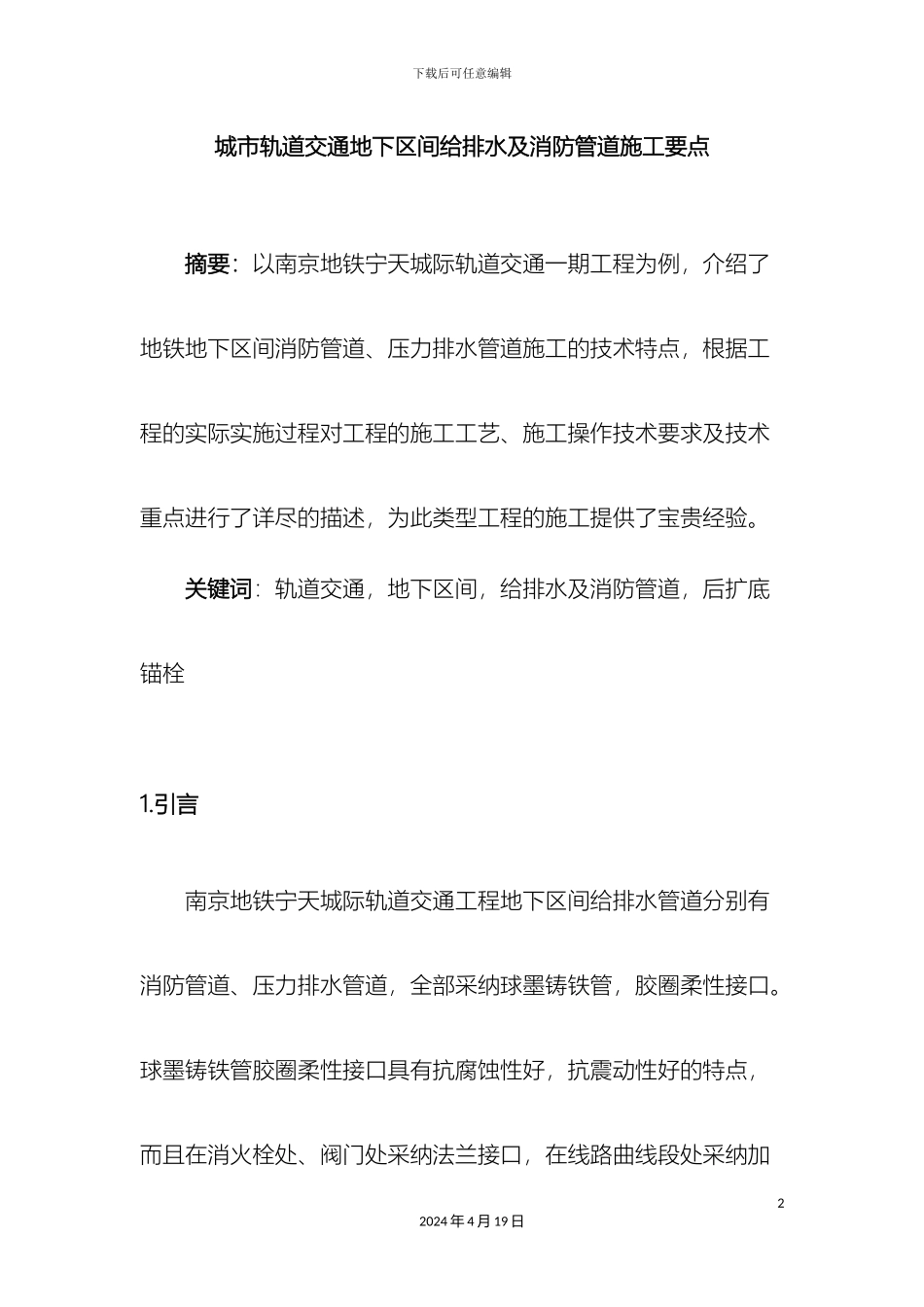

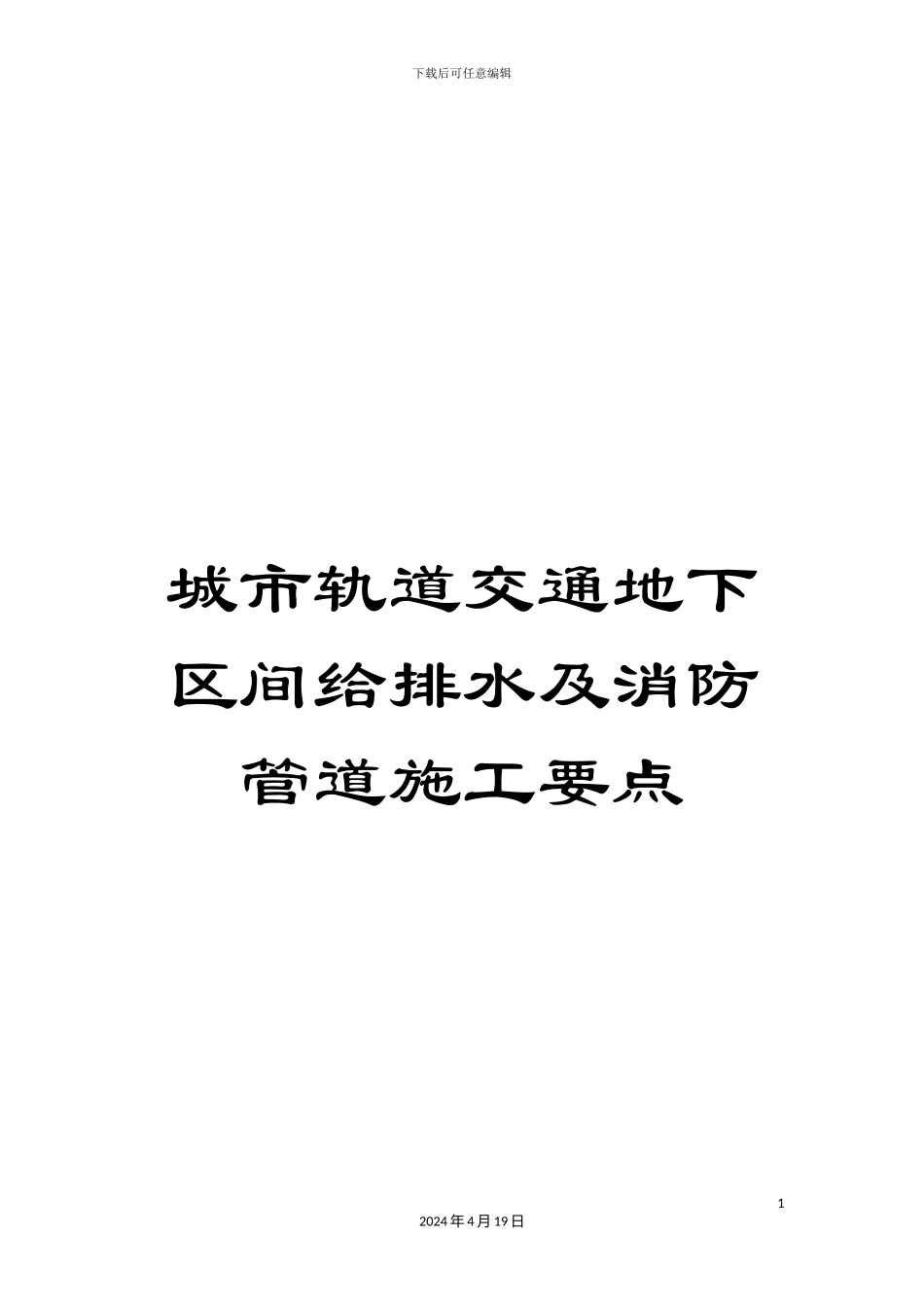

下载后可任意编辑城市轨道交通地下区间给排水及消防管道施工要点12024 年 4 月 19 日下载后可任意编辑城市轨道交通地下区间给排水及消防管道施工要点 摘要:以南京地铁宁天城际轨道交通一期工程为例,介绍了地铁地下区间消防管道、压力排水管道施工的技术特点,根据工程的实际实施过程对工程的施工工艺、施工操作技术要求及技术重点进行了详尽的描述,为此类型工程的施工提供了宝贵经验。关键词:轨道交通,地下区间,给排水及消防管道,后扩底锚栓1.引言南京地铁宁天城际轨道交通工程地下区间给排水管道分别有消防管道、压力排水管道,全部采纳球墨铸铁管,胶圈柔性接口。球墨铸铁管胶圈柔性接口具有抗腐蚀性好,抗震动性好的特点,而且在消火栓处、阀门处采纳法兰接口,在线路曲线段处采纳加22024 年 4 月 19 日下载后可任意编辑强型接口支架,进一步提高其抗震性和强度。根据设计要求管道支架的选材为热轧等边 75×7 角钢,钢材材质为 Q235B 耐热冲击碳素结构钢,采纳热浸镀锌防腐处理,锌层厚度不小于 55μm,管道支架固定采纳 M16 后扩底锚栓,锚栓最小钻孔深度120mm,最小锚固深度 90mm,每个锚栓上均采纳双螺母固定。锚栓既保证良好的强度和抗腐蚀性,同时满足区间相应耐火等级要求。下面就地下区间消防管道、压力排水管道施工工艺进行介绍。2.施工过程2.1 施工工序施工准备→现场测量放样→后扩底锚栓安装→支架制作安装→管道运输→消防管道、压力排水管道安装→消火栓安装→阀门安装→试压、冲洗。32024 年 4 月 19 日下载后可任意编辑2.2 施工准备轨行区施工情况复杂、配合专业多、交叉施工干扰大、施工难度较大。为了更好地保证安全、杜绝事故的发生,施工前应成立以专业负责人为主,材料、技术、安全、质量人员参加的生产调度组,统一协调现场的人员、机械、材料,确保区间施工的连续性。也必须制定完整的轨行区施工作业计划,有序的安排好施工,做好安全工作,保证工期实现。2.3 现场测量放样以区间轨面为基准,用水准仪分段、分系统测出管底标高,弹线标示在隧道墙壁上,并根据图纸测量标注出支架、消火栓口、阀门、补偿器安装位置,注意避开盾构隧道管片接缝和连接手孔。42024 年 4 月 19 日下载后可任意编辑2.4 后扩底锚栓安装根据设计图纸要求,固定支架的锚栓采纳 M16 后扩底锚栓,该锚栓具有强度高、性能稳定、施工便捷、使用寿命长等特点,具有良好的耐磨、抗腐蚀性能,适用于各种强度混凝...
