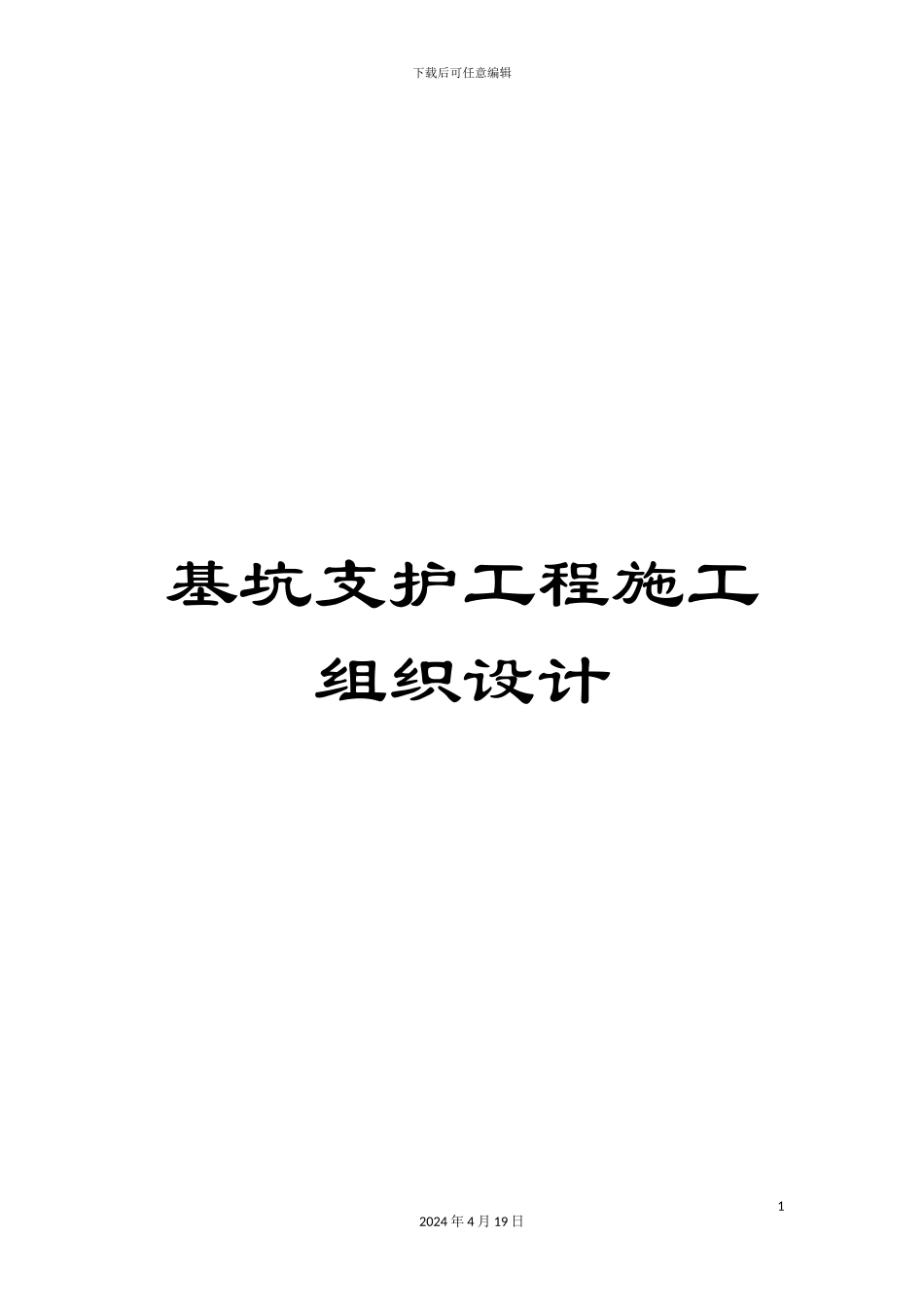

基坑支护工程施工组织设计

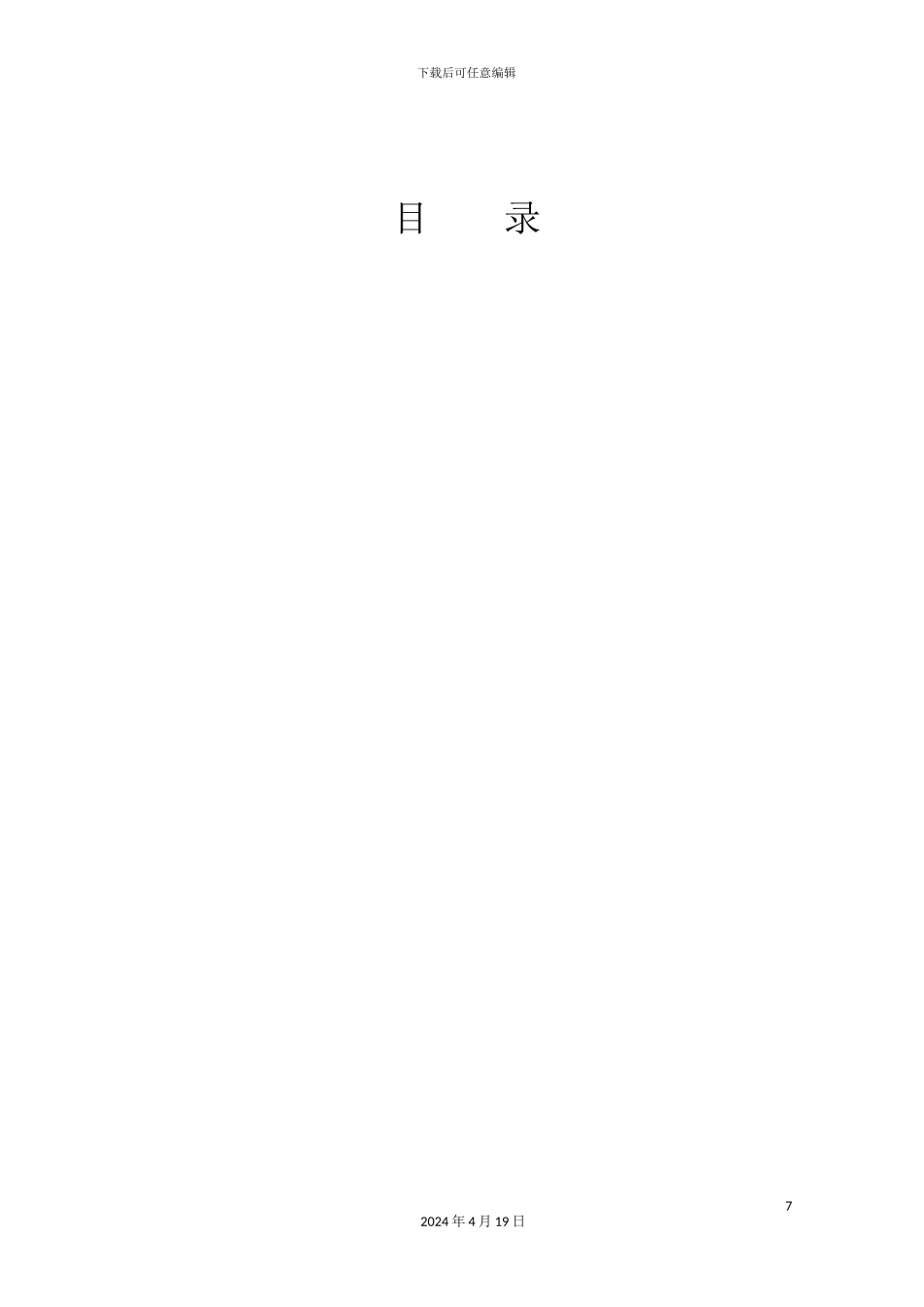

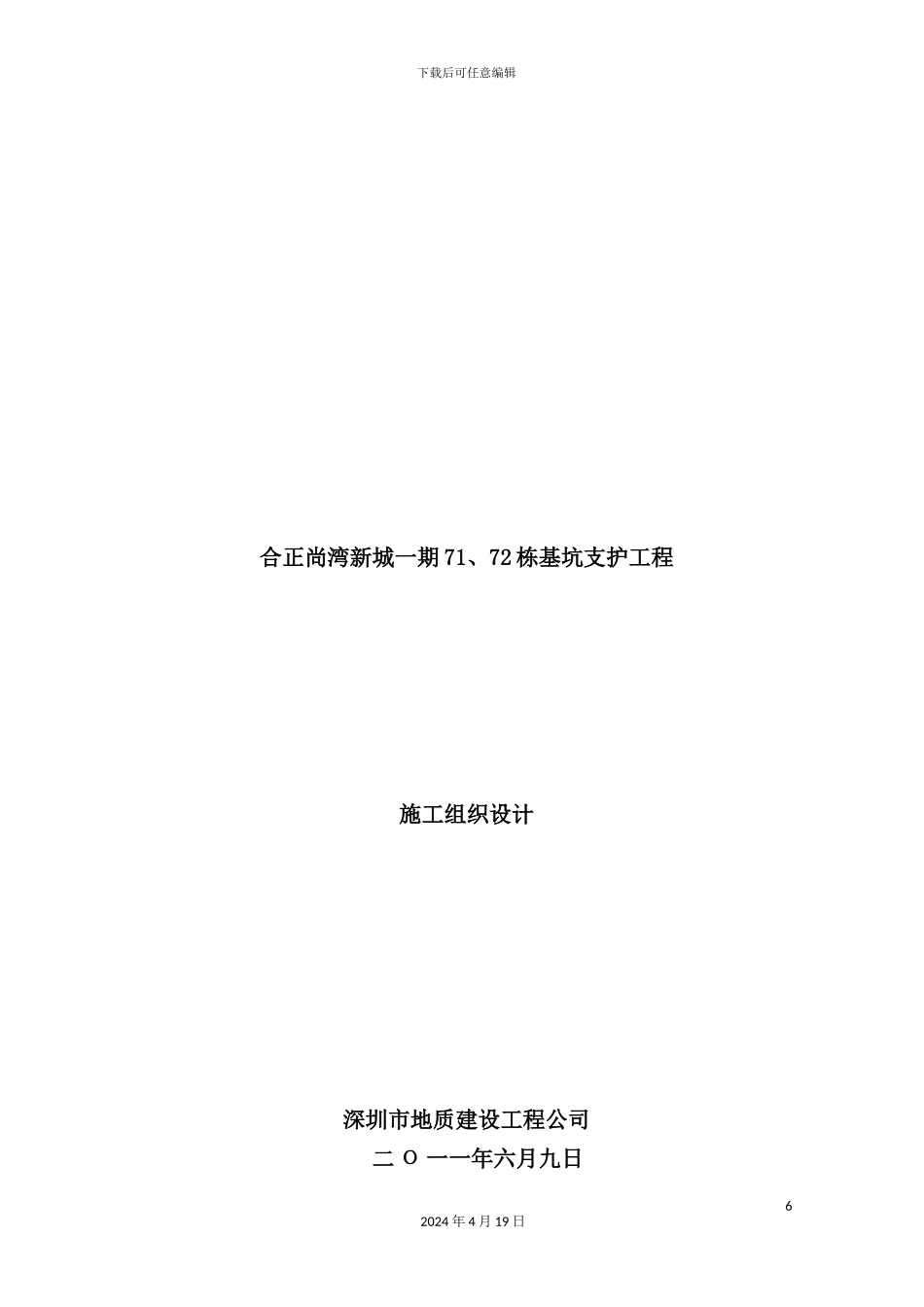

下载后可任意编辑基坑支护工程施工组织设计12024 年 4 月 19 日下载后可任意编辑合正尚湾新城一期 71、72 栋基坑支护工程施工组织设计深圳市地质建设工程公司 二 О 一一年六月九日62024 年 4 月 19 日下载后可任意编辑目 录72024 年 4 月 19 日下载后可任意编辑82024 年 4 月 19 日下载后可任意编辑第一章 工程概况1.1 工程概况及场地周边环境合正尚湾新城建场地位于惠州市惠东县稔山镇亚婆角旅游区,拟建物为 71 栋、72 栋两栋 18 层高层住宅楼,塔楼下均设有大底盘全埋式地下室,地基基础设计等级为乙极。71 栋、72 栋基坑底部标高由甲方提供,两栋建筑基坑形成连体,基坑北侧和南侧为空地,西侧为待建尚湾三路,东侧为已建尚湾四92024 年 4 月 19 日下载后可任意编辑路。其中,71 栋基坑底部标高为 18.65m,72 栋基坑底部标高为22.65m,两栋建筑形成连体基坑支护深度 2.35m~6.85m,支护总长度约 362m,支护总面积约 6601m2.1.2 工程地质及水文地质条件(一)地形地貌特征 拟建场地原始地貌单元属剥蚀低丘坡地及丘间谷地。(二)岩土层结构据勘察钻孔揭露,影响本次基坑支护的主要底层有:人工填土层、耕植土层、第四系坡洪积层、残积层以及石炭系下统基岩,自上而下分述如下:1、素填土灰黄、褐黄、褐红夹灰白色,主要有粘性土夹大量风化岩碎屑、碎石组成,稍湿,较疏松~稍密实,欠固结状态,土质不均,多为附近山坡土和碎屑新近挖填而成,局部不均匀含少许碎块石填石,少量孔顶部 5~10cm 为地面砼块石,部分地段已经强夯夯实加固。层厚0.80~11.30m,平均 3.73m。该层进行标贯试验 3 次,实测捶击数7~11 击,平均 8.7 击;修正后锤击数 5.5~10.3 击,平均 7.7 击。2、耕植土深灰、灰黄、深黄色,为含砾粉质粘土,含少许植物根须和有机质,软塑~可塑状态。层厚 0.40~0.70m,平均 0.52m,层顶深埋1.00~11.30m。3、含砾粘土(3)粘性土褐黄、褐红、紫红夹灰白色,局部不均匀含较多风化岩碎屑、碎石,可塑~硬塑状态。层厚 0.80~4.40m,平均 2.15m。层顶深埋1.20~11.80m。进行标贯试验 4 次,实测锤击数 11~24 击,平均 17.8击;修正后锤击数 10.3~22.6 击,平均 15.7 击。102024 年 4 月 19 日下载后可任意编辑4、粘性土浅灰、灰黄、紫红夹灰白、灰绿色,系粉砂岩风化残疾而成,除 石 英 外 其 余 矿 物 已 全 部 风 化 变 质 , 可 塑 ~ 硬 塑 状 态 。 层 厚2.50~12.80m,平均 6.99m,层顶深...
