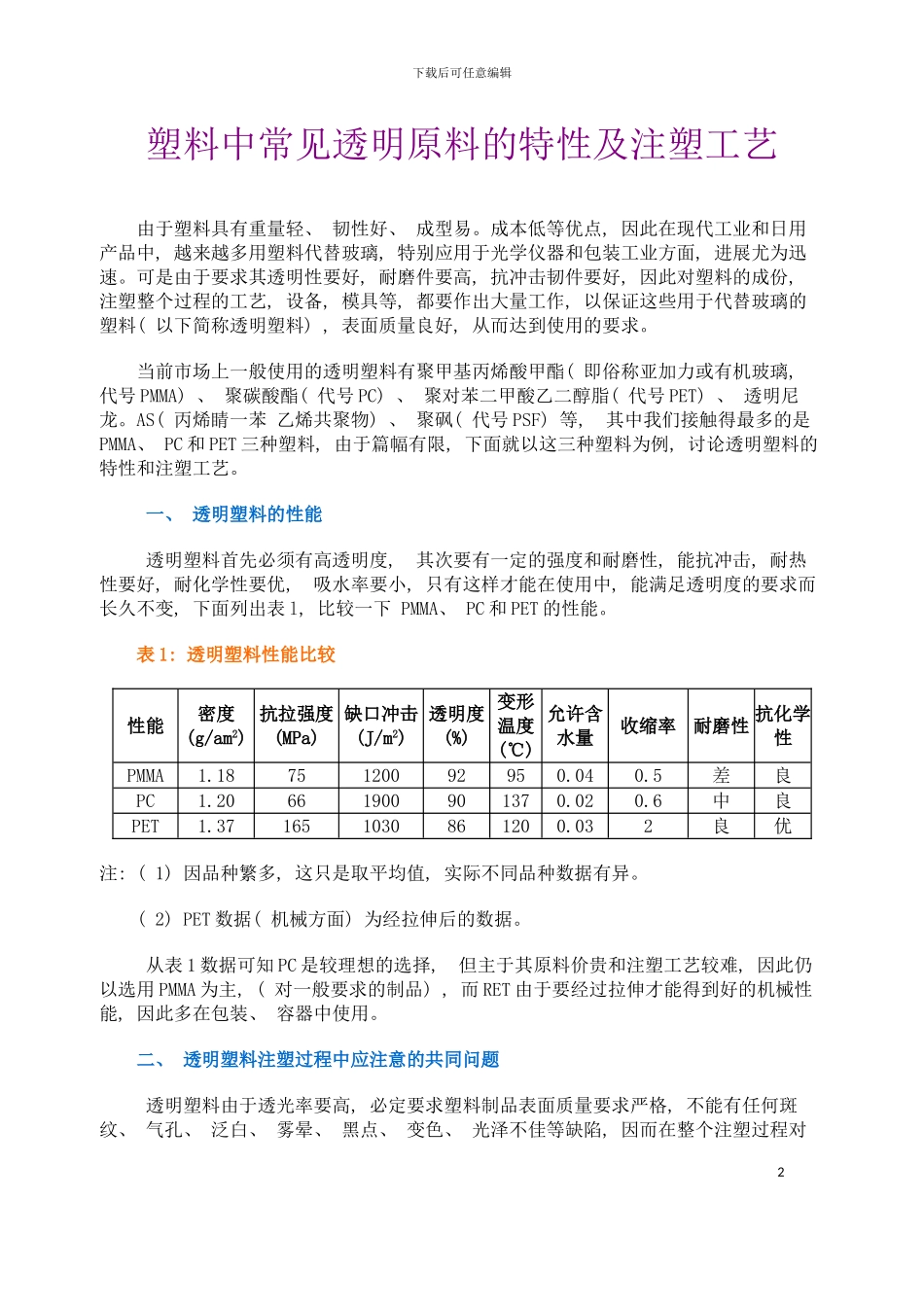

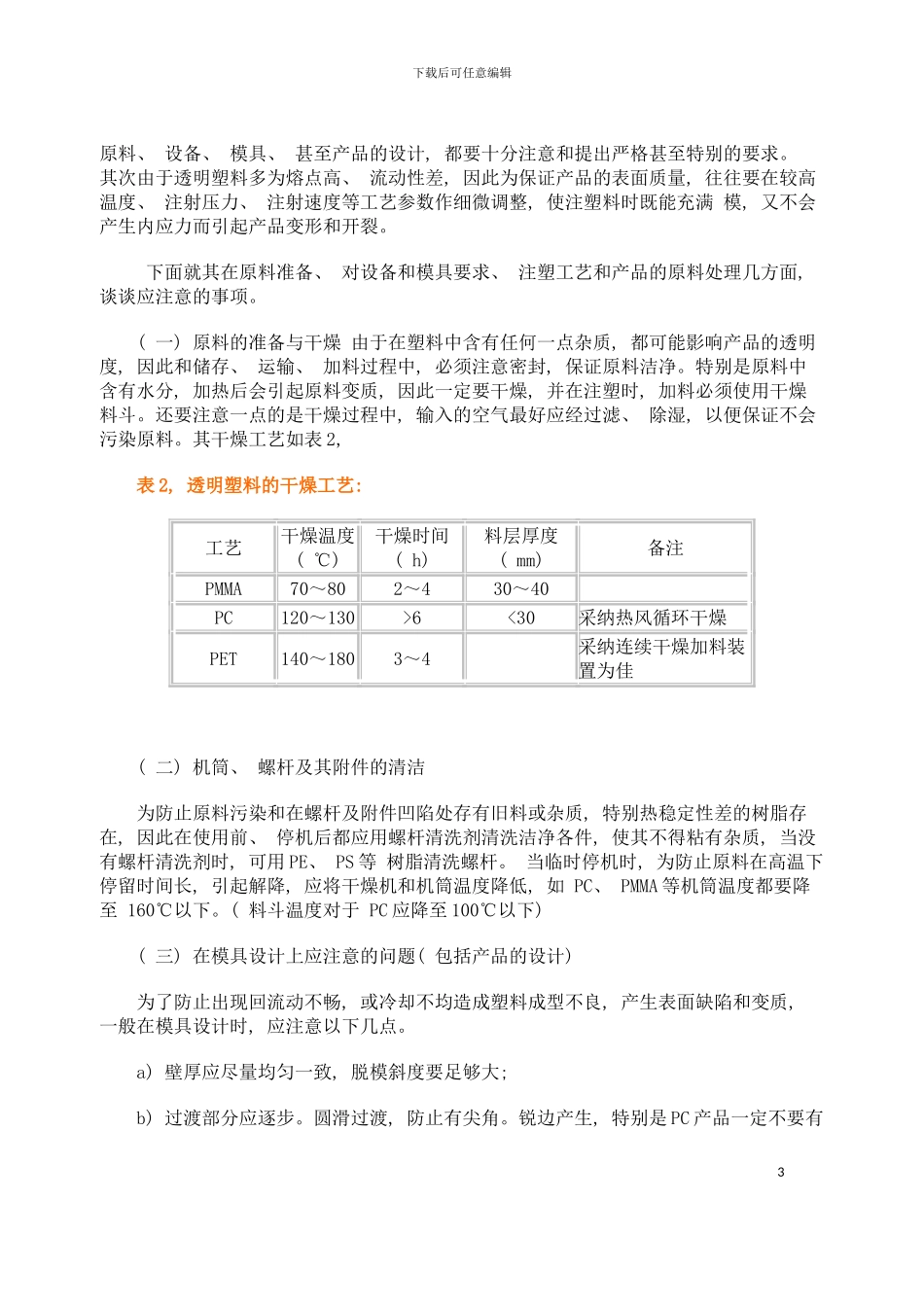

下载后可任意编辑塑料中常用透明原料的特性及注塑工艺模板1下载后可任意编辑塑料中常见透明原料的特性及注塑工艺 由于塑料具有重量轻、 韧性好、 成型易。成本低等优点, 因此在现代工业和日用产品中, 越来越多用塑料代替玻璃, 特别应用于光学仪器和包装工业方面, 进展尤为迅速。可是由于要求其透明性要好, 耐磨件要高, 抗冲击韧件要好, 因此对塑料的成份, 注塑整个过程的工艺, 设备, 模具等, 都要作出大量工作, 以保证这些用于代替玻璃的塑料( 以下简称透明塑料) , 表面质量良好, 从而达到使用的要求。 当前市场上一般使用的透明塑料有聚甲基丙烯酸甲酯( 即俗称亚加力或有机玻璃, 代号 PMMA) 、 聚碳酸酯( 代号 PC) 、 聚对苯二甲酸乙二醇脂( 代号 PET) 、 透明尼龙。AS( 丙烯睛一苯 乙烯共聚物) 、 聚砜( 代号 PSF) 等, 其中我们接触得最多的是PMMA、 PC 和 PET 三种塑料, 由于篇幅有限, 下面就以这三种塑料为例, 讨论透明塑料的特性和注塑工艺。 一、 透明塑料的性能 透明塑料首先必须有高透明度, 其次要有一定的强度和耐磨性, 能抗冲击, 耐热性要好, 耐化学性要优, 吸水率要小, 只有这样才能在使用中, 能满足透明度的要求而长久不变, 下面列出表 l, 比较一下 PMMA、 PC 和 PET 的性能。 表 1: 透明塑料性能比较性能密度(g/am2)抗拉强度(MPa)缺口冲击(J/m2)透明度(%)变形温度(℃)允许含水量收缩率耐磨性 抗化学性PMMA1.1875120092950.040.5差良PC1.20661900901370.020.6中良PET1.371651030861200.032良优注: ( 1) 因品种繁多, 这只是取平均值, 实际不同品种数据有异。 ( 2) PET 数据( 机械方面) 为经拉伸后的数据。 从表 1 数据可知 PC 是较理想的选择, 但主于其原料价贵和注塑工艺较难, 因此仍以选用 PMMA 为主, ( 对一般要求的制品) , 而 RET 由于要经过拉伸才能得到好的机械性能, 因此多在包装、 容器中使用。 二、 透明塑料注塑过程中应注意的共同问题 透明塑料由于透光率要高, 必定要求塑料制品表面质量要求严格, 不能有任何斑纹、 气孔、 泛白、 雾晕、 黑点、 变色、 光泽不佳等缺陷, 因而在整个注塑过程对2下载后可任意编辑原料、 设备、 模具、 甚至产品的设计, 都要十分注意和提出严格甚至特别的要求。 其次由于透明塑料多为熔点高、 流动性差, 因此为保证产品的表面质量, 往往要在较高温度、 注射压力、 ...
