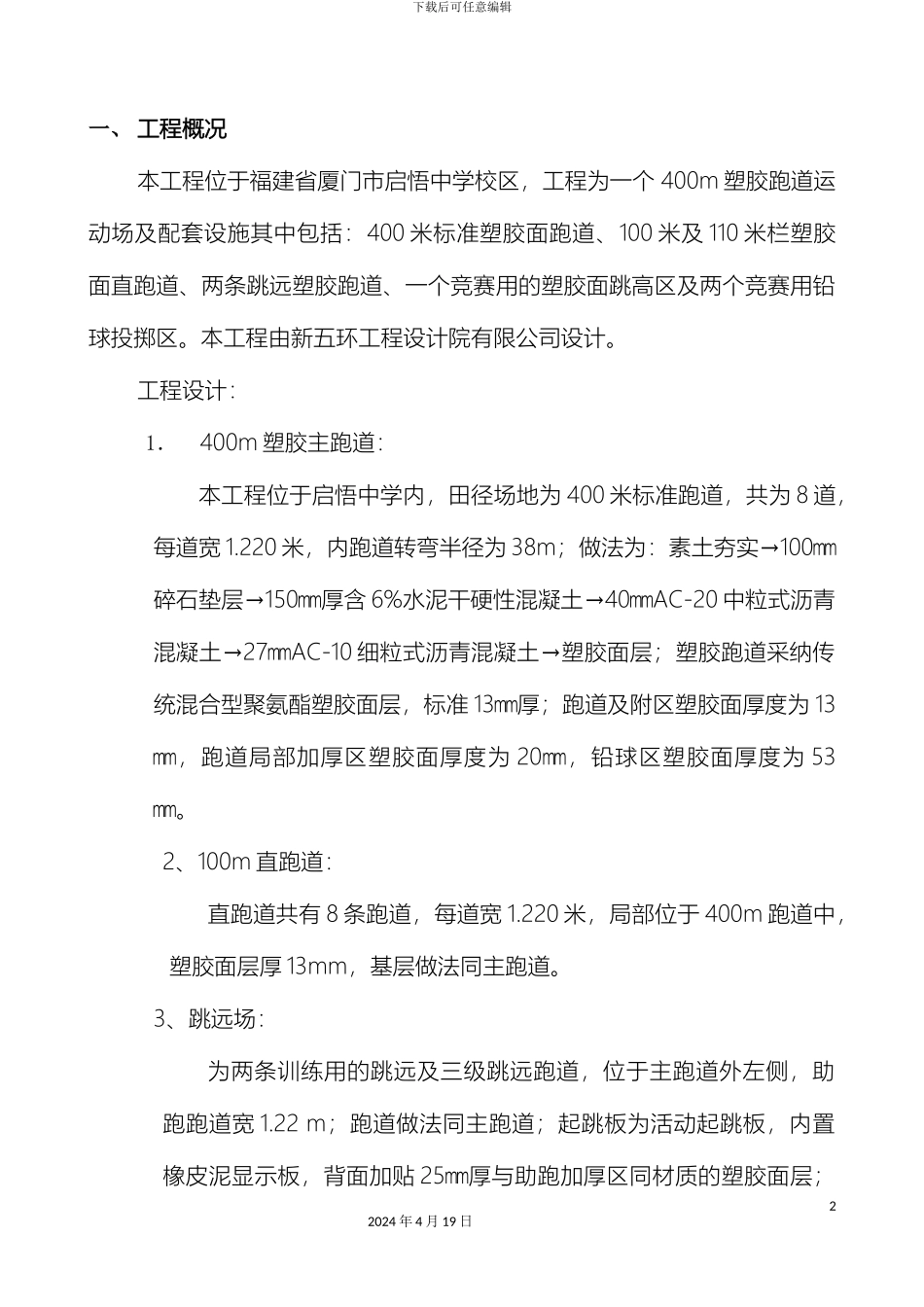

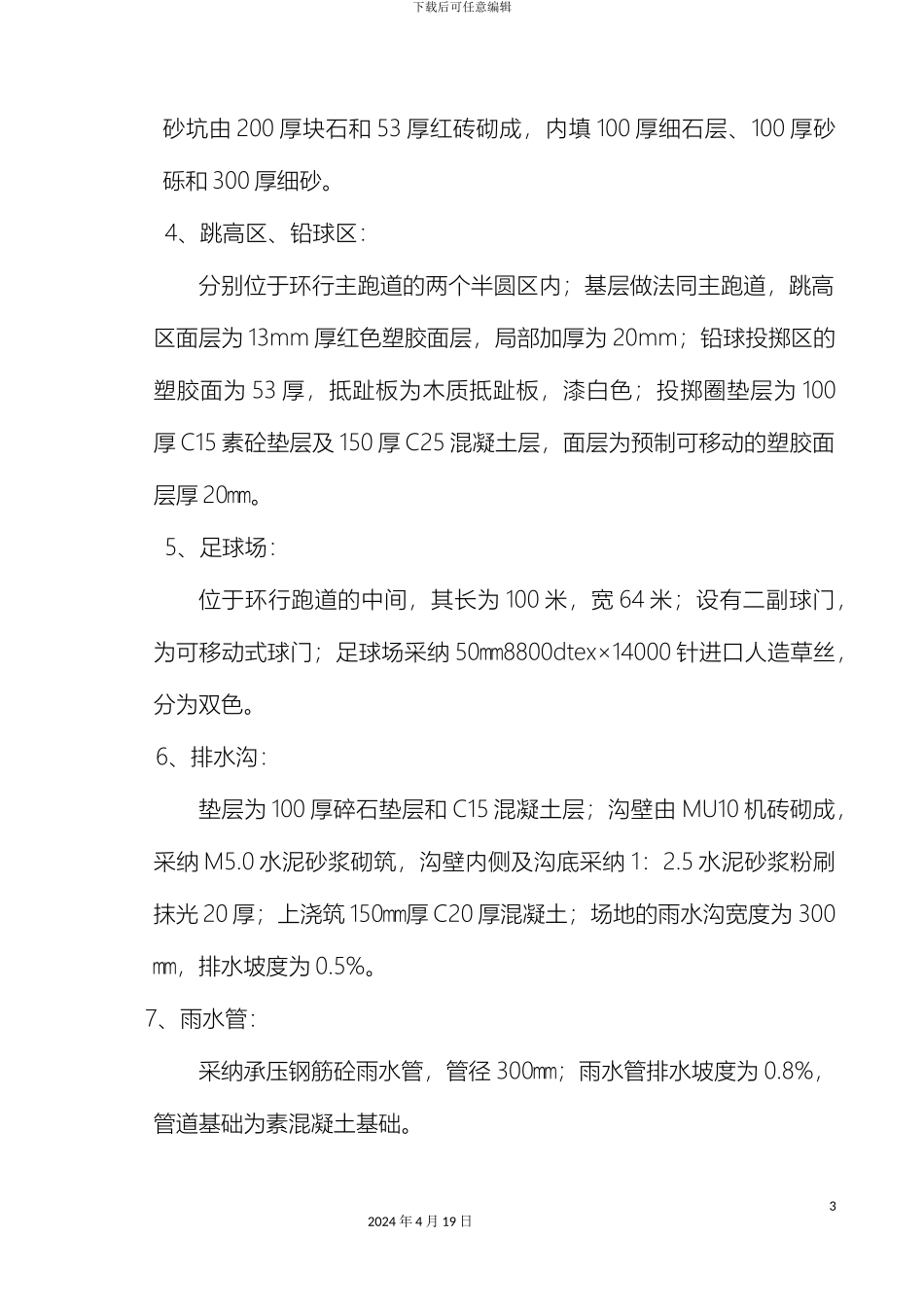

下载后可任意编辑塑胶跑道运动场及配套设施工程施工组织设计12024 年 4 月 19 日下载后可任意编辑一、 工程概况本工程位于福建省厦门市启悟中学校区，工程为一个 400m 塑胶跑道运动场及配套设施其中包括：400 米标准塑胶面跑道、100 米及 110 米栏塑胶面直跑道、两条跳远塑胶跑道、一个竞赛用的塑胶面跳高区及两个竞赛用铅球投掷区。本工程由新五环工程设计院有限公司设计。工程设计：1．400m 塑胶主跑道：本工程位于启悟中学内，田径场地为 400 米标准跑道，共为 8 道，每道宽 1.220 米，内跑道转弯半径为 38m；做法为：素土夯实→100㎜碎石垫层→150㎜厚含 6%水泥干硬性混凝土→40㎜AC-20 中粒式沥青混凝土→27㎜AC-10 细粒式沥青混凝土→塑胶面层；塑胶跑道采纳传统混合型聚氨酯塑胶面层，标准 13㎜厚；跑道及附区塑胶面厚度为 13㎜，跑道局部加厚区塑胶面厚度为 20㎜，铅球区塑胶面厚度为 53㎜。2、100m 直跑道：直跑道共有 8 条跑道，每道宽 1.220 米，局部位于 400m 跑道中， 塑胶面层厚 13mm，基层做法同主跑道。3、跳远场：为两条训练用的跳远及三级跳远跑道，位于主跑道外左侧，助跑跑道宽 1.22 m；跑道做法同主跑道；起跳板为活动起跳板，内置橡皮泥显示板，背面加贴 25㎜厚与助跑加厚区同材质的塑胶面层；22024 年 4 月 19 日下载后可任意编辑砂坑由 200 厚块石和 53 厚红砖砌成，内填 100 厚细石层、100 厚砂砾和 300 厚细砂。4、跳高区、铅球区：分别位于环行主跑道的两个半圆区内；基层做法同主跑道，跳高区面层为 13mm 厚红色塑胶面层，局部加厚为 20mm；铅球投掷区的塑胶面为 53 厚，抵趾板为木质抵趾板，漆白色；投掷圈垫层为 100厚 C15 素砼垫层及 150 厚 C25 混凝土层，面层为预制可移动的塑胶面层厚 20㎜。5、足球场：位于环行跑道的中间，其长为 100 米，宽 64 米；设有二副球门，为可移动式球门；足球场采纳 50㎜8800dtex×14000 针进口人造草丝，分为双色。6、排水沟：垫层为 100 厚碎石垫层和 C15 混凝土层；沟壁由 MU10 机砖砌成，采纳 M5.0 水泥砂浆砌筑，沟壁内侧及沟底采纳 1：2.5 水泥砂浆粉刷抹光 20 厚；上浇筑 150㎜厚 C20 厚混凝土；场地的雨水沟宽度为 300㎜，排水坡度为 0.5%。7、雨水管：采纳承压钢筋砼雨水管，管径 300㎜；雨水管排水坡度为 0.8%，管道基础为素混凝土基础。32024 年 4 月 19 日下载后可任...
