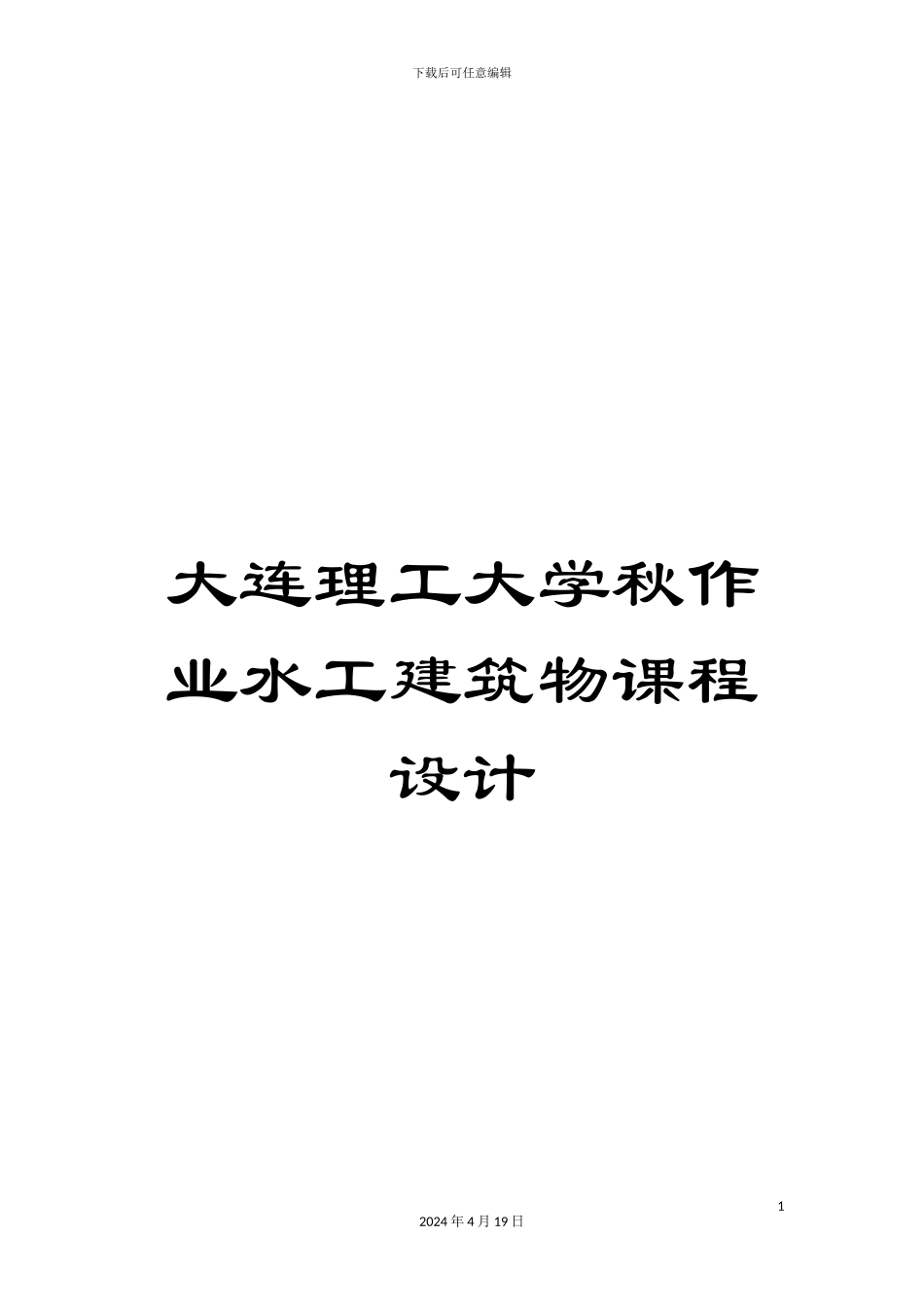

大连理工大学秋作业水工建筑物课程设计

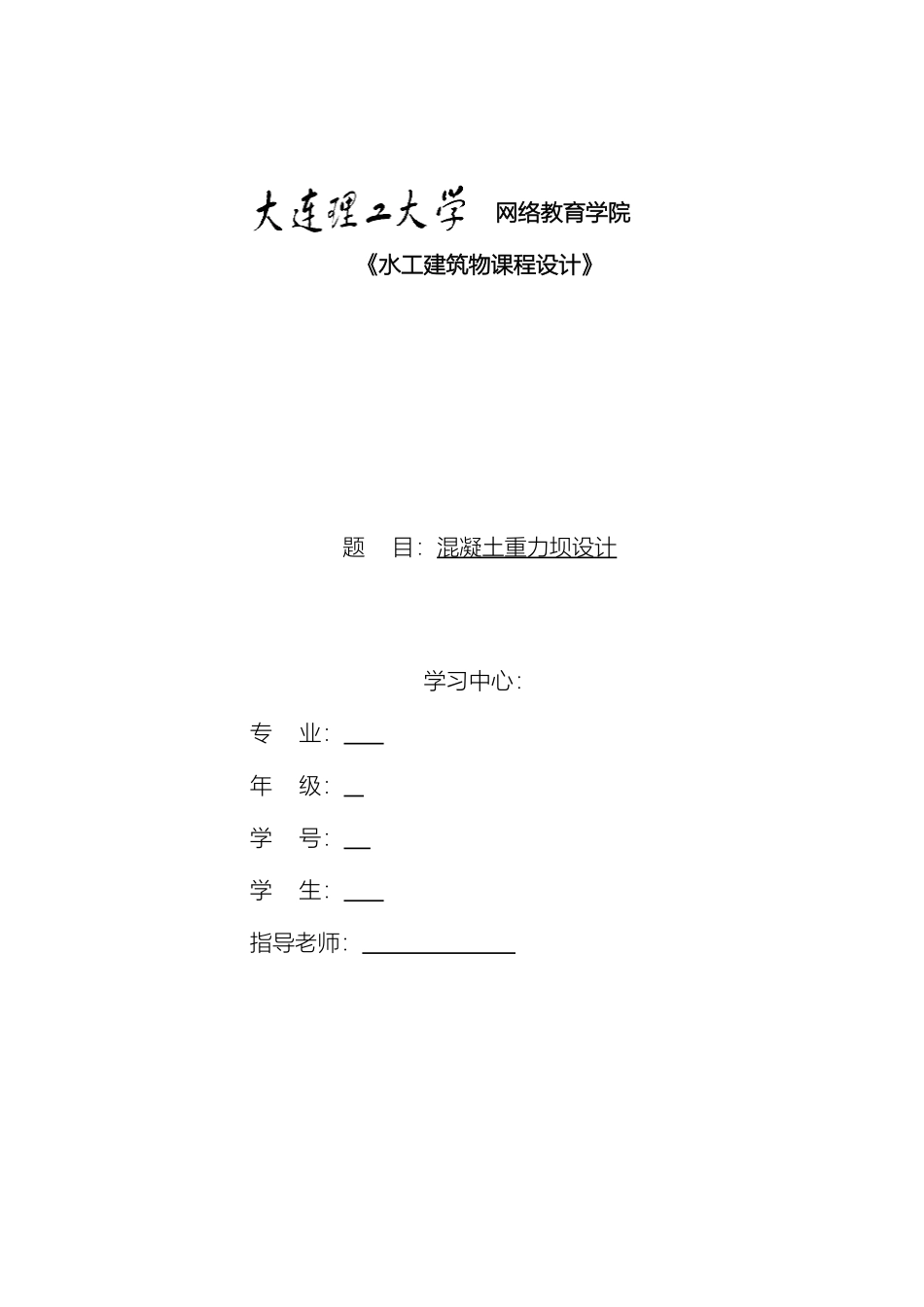

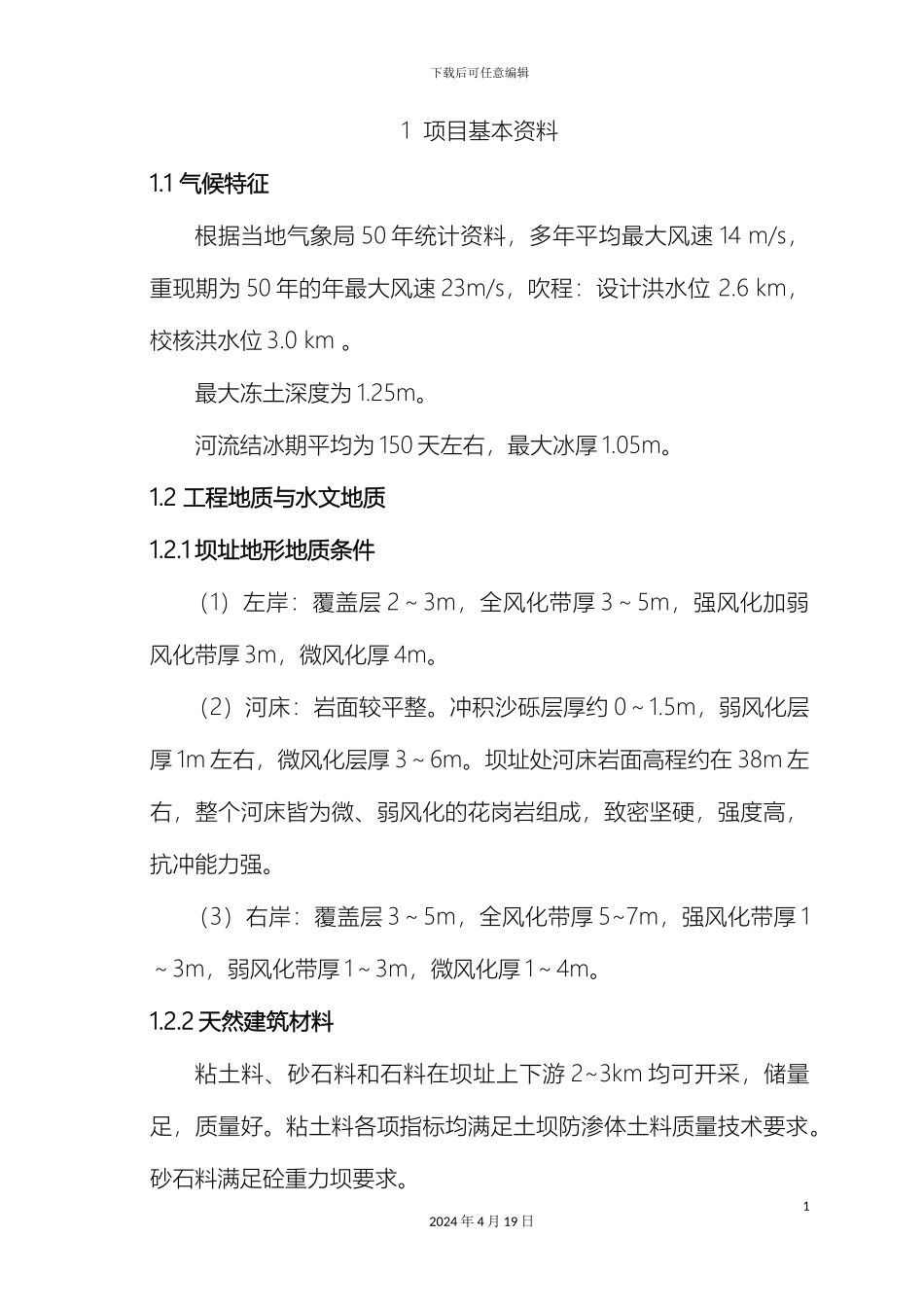

下载后可任意编辑大连理工大学秋作业水工建筑物课程设计12024 年 4 月 19 日 网络教育学院《水工建筑物课程设计》 题 目：混凝土重力坝设计学习中心： 专 业： 年 级： 学 号： 学 生： 指导老师： 下载后可任意编辑1 项目基本资料1.1 气候特征根据当地气象局 50 年统计资料，多年平均最大风速 14 m/s，重现期为 50 年的年最大风速 23m/s，吹程：设计洪水位 2.6 km，校核洪水位 3.0 km 。最大冻土深度为 1.25m。河流结冰期平均为 150 天左右，最大冰厚 1.05m。1.2 工程地质与水文地质1.2.1 坝址地形地质条件（1）左岸：覆盖层 2～3m，全风化带厚 3～5m，强风化加弱风化带厚 3m，微风化厚 4m。（2）河床：岩面较平整。冲积沙砾层厚约 0～1.5m，弱风化层厚 1m 左右，微风化层厚 3～6m。坝址处河床岩面高程约在 38m 左右，整个河床皆为微、弱风化的花岗岩组成，致密坚硬，强度高，抗冲能力强。（3）右岸：覆盖层 3～5m，全风化带厚 5~7m，强风化带厚 1～3m，弱风化带厚 1～3m，微风化厚 1～4m。1.2.2 天然建筑材料粘土料、砂石料和石料在坝址上下游 2~3km 均可开采，储量足，质量好。粘土料各项指标均满足土坝防渗体土料质量技术要求。砂石料满足砼重力坝要求。12024 年 4 月 19 日下载后可任意编辑1.2.3 水库水位及规模① 死水位：初步确定死库容 0.30 亿 m3，死水位 51m。② 正常蓄水位：80.0m。注：本次课程设计的荷载作用只需考虑坝体自重、静水压力、浪压力以及扬压力。表一状况坝底高程(m)坝顶高程(m)上游水位(m)下游水位(m)上游坡率下游坡率设计情况31 84.982.5045.50010.8∶校核情况3184.984.7246.45010.8∶本设计仅分析基本组合(2)及特别组合(1)两种情况：基本组合(2)为设计洪水位情况，其荷载组合为：自重+静水压力+扬压力+泥沙压力+浪压力。特别组合(1)为校核洪水位情况，其荷载组合为：自重+静水压力+扬压力+泥沙压力+浪压力。1.3 大坝设计概况1.3.1 工程等级本水库死库容 0.3 亿 m3，最大库容未知，估算约为 5 亿 m3 左右 。 根 据 现 行 《 水 电 枢 纽 工 程 等 级 划 分 及 设 计 安 全 标 准 》（DL5180- ），按水库总库容确定本工程等别为Ⅱ等，工程规模为大（2）型水库。枢纽主要建筑物挡水、泄水、引水系统进水口建筑物为 2 级建筑物，施工导流建筑物为 3 级建筑物。22024 年 4 月 19 日下载后可任意编辑1.3.2...
