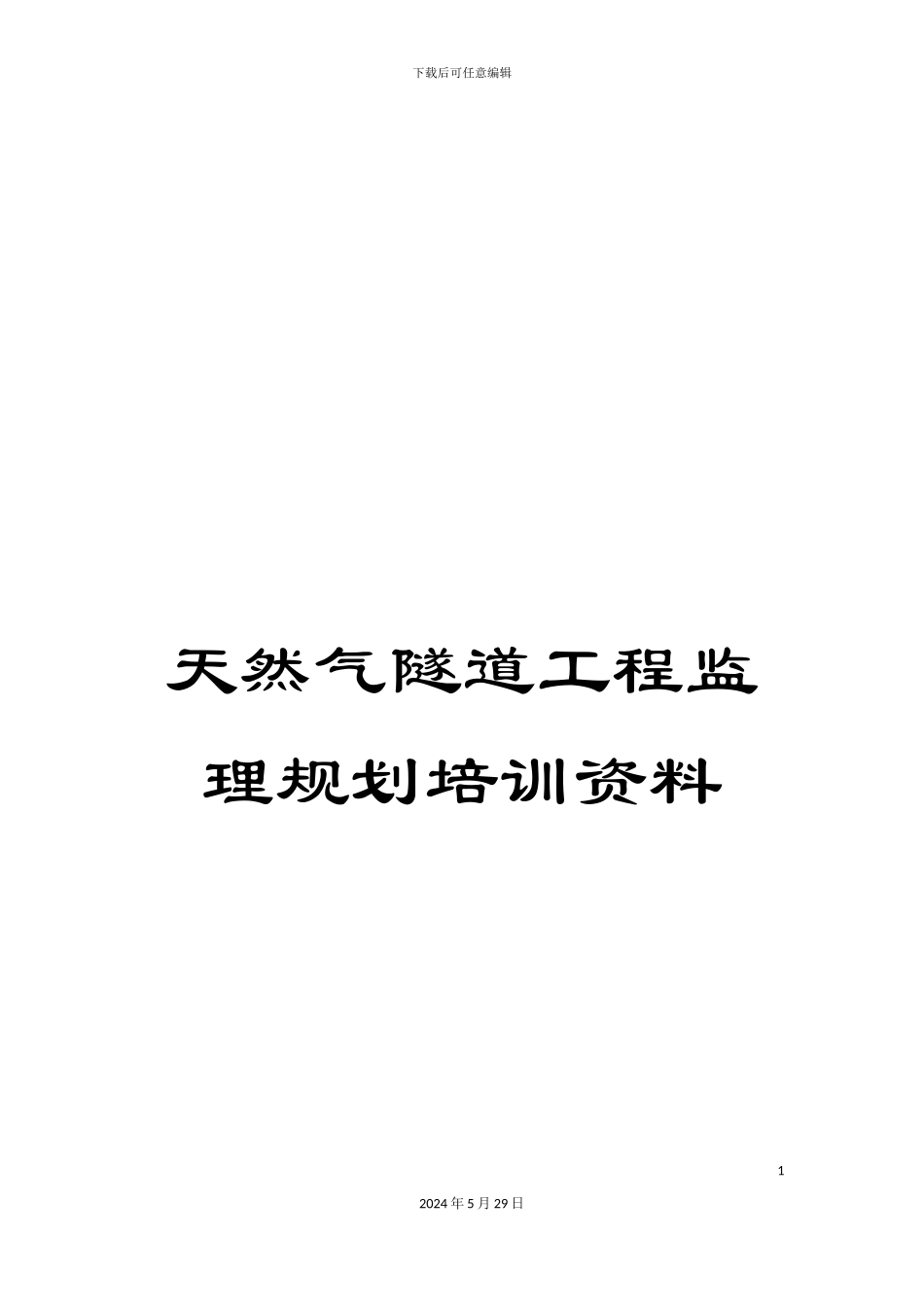

天然气隧道工程监理规划培训资料

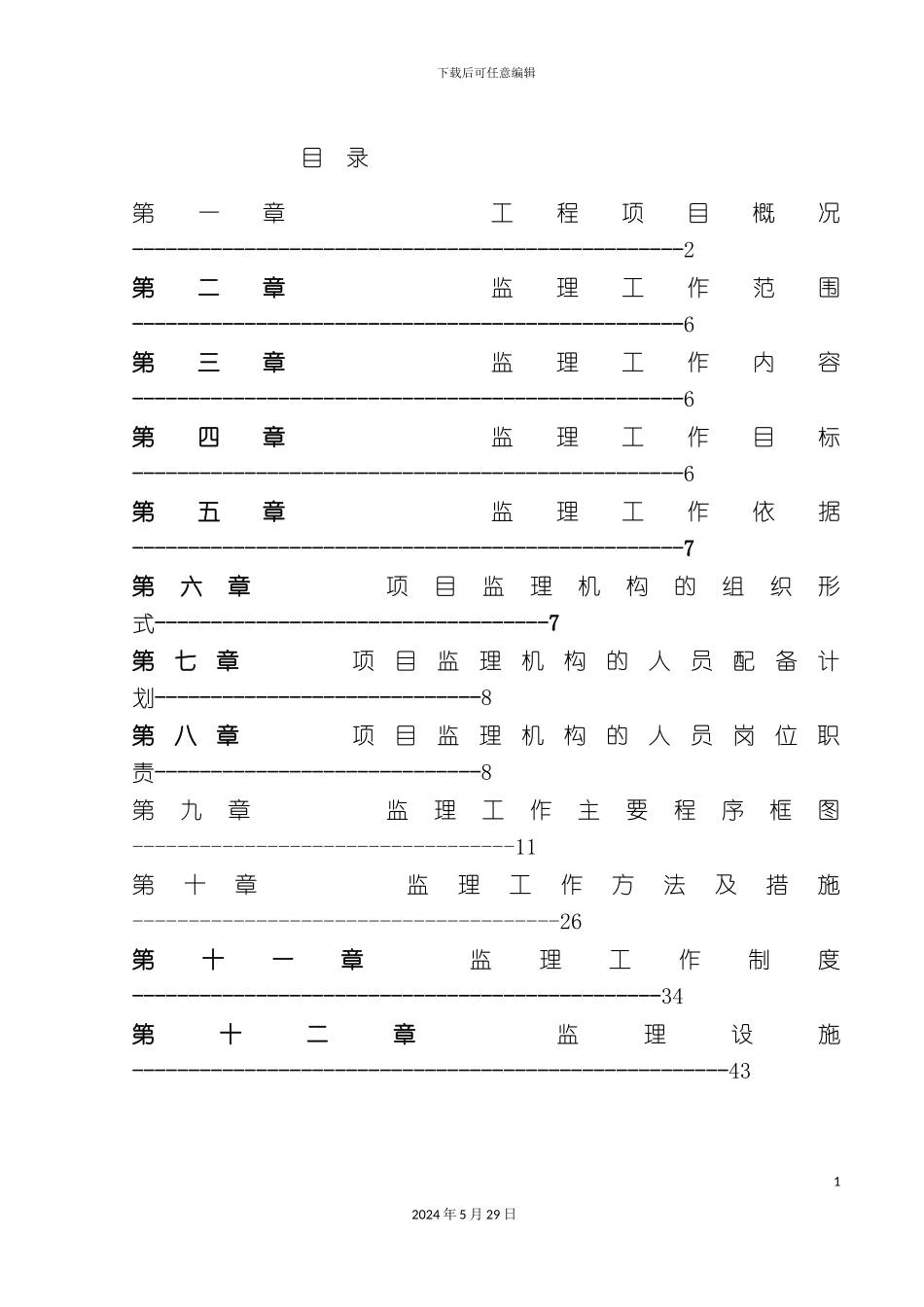

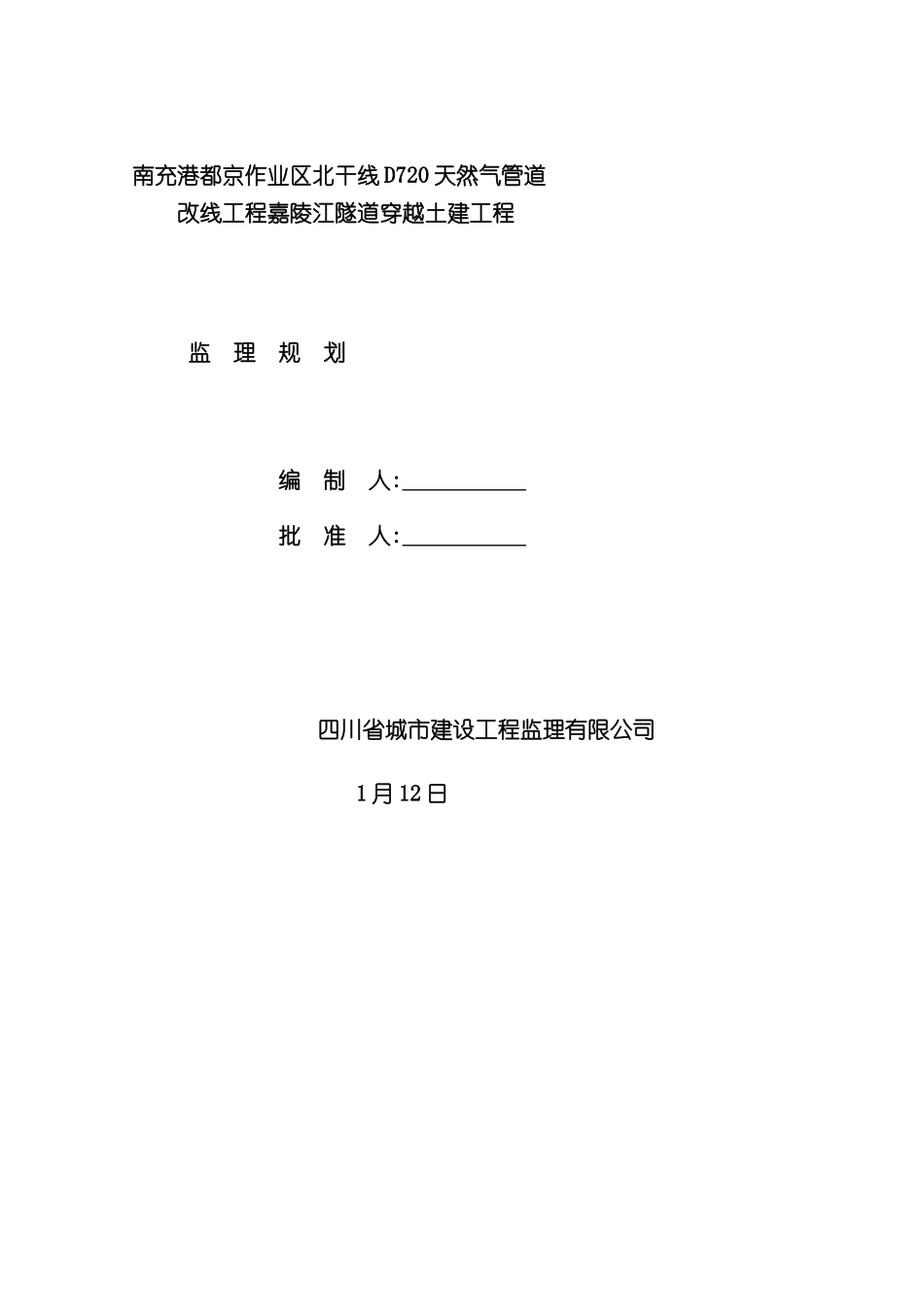

下载后可任意编辑天然气隧道工程监理规划培训资料12024 年 5 月 29 日南充港都京作业区北干线 D720 天然气管道 改线工程嘉陵江隧道穿越土建工程 监 理 规 划 编 制 人: 批 准 人: 四川省城市建设工程监理有限公司 1 月 12 日下载后可任意编辑目 录第一章 工程项目概况 -------------------------------------------------2 第二章 监理工作范围 -------------------------------------------------6 第三章 监理工作内容 -------------------------------------------------6 第四章 监理工作目标 -------------------------------------------------6 第五章 监理工作依据 -------------------------------------------------7 第六章 项目监理机构的组织形式-----------------------------------7 第七章 项目监理机构的人员配备计划-----------------------------8第八章 项目监理机构的人员岗位职责-----------------------------8第九章 监理工作主要程序框图 ----------------------------------11第十章 监理工作方法及措施 --------------------------------------26第十一章 监理工作制度 -----------------------------------------------34第十二章 监理设施 -----------------------------------------------------43 12024 年 5 月 29 日下载后可任意编辑第一章 工程项目概况一 工程简介:工程名称为南充港都京作业区北干线 D720 天然气管道(南充东阀室—老君寨段,园宝山阀室—新建嘉能配气站段)改线工程之嘉陵江隧道穿越土建工程。原北干线南充嘉陵江穿越处将规划建设南充港都京作业区;为极积响应和配合南充市政府城市和工业园区的建设规划,南充市政府结合南充市城市和工业园区的建设,与输气管道的相关部门协商后将原嘉陵江穿越处管道迁移至下游约 4km 处;设计拟定穿越方式仍为隧道,穿越断面水平长度约 912m,穿越管道管径为 Ф720mm,设计压力为 4.0MPa。嘉陵江隧道穿越工程行政隶属四川省南充市。下距青居电站船闸5.5km,上距南充市中心 9km、成南高速二洞桥互通立交及南渝高速互通立交桥约 7km。左岸斜井(进口)地处南充高坪区永安镇民主村三组;右岸竖井(出口)地处嘉陵江区文峰镇观音堂村三组。 南充市交通发达,当前有沪蓉高速成南段(成都～南充),南广段(南充～广安);兰海高速南渝段(南充～重庆);南充绕城高速公路。G212 国道纵穿南北,G318 国道横贯东西,G212...
