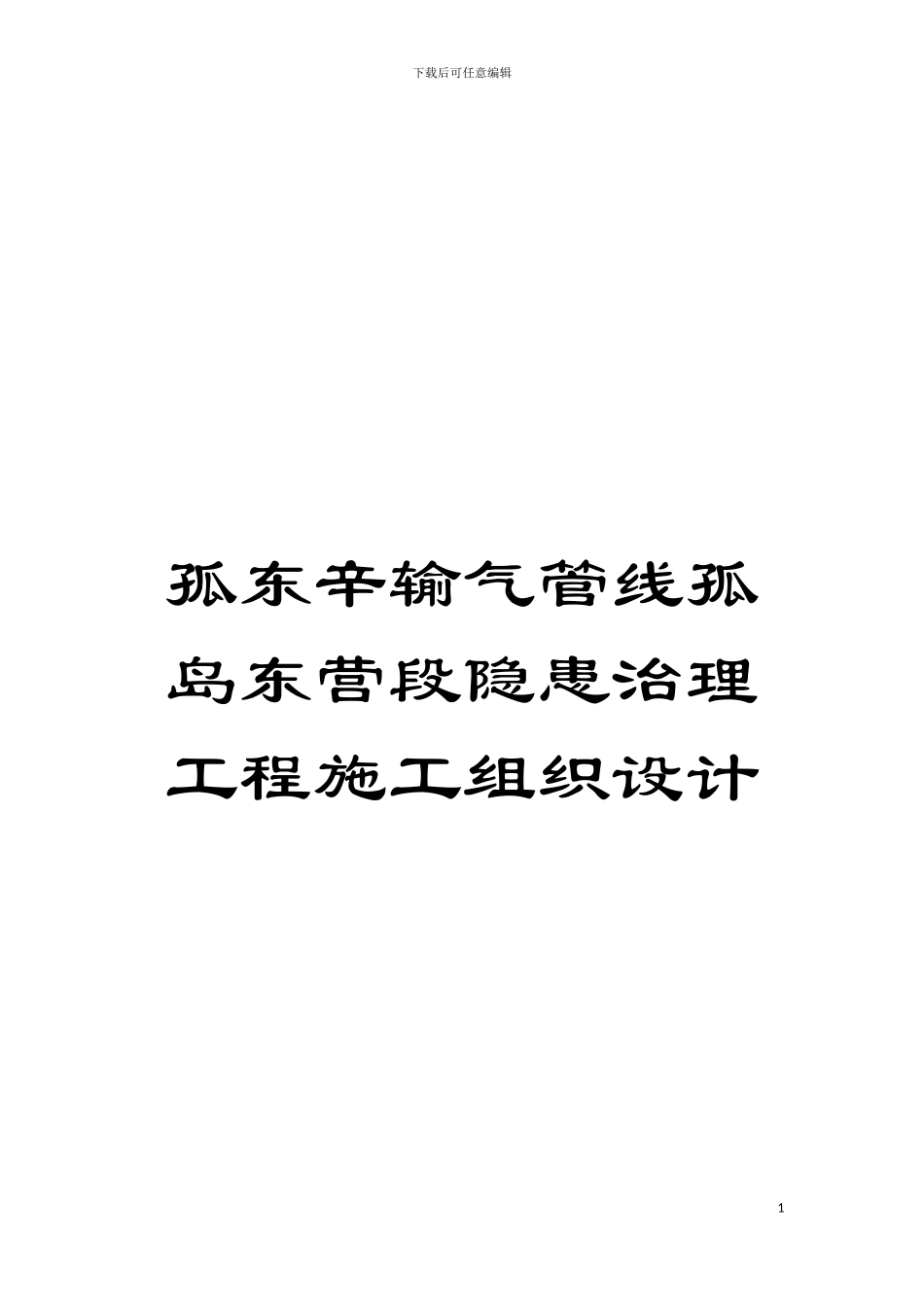

下载后可任意编辑孤东辛输气管线孤岛东营段隐患治理工程施工组织设计1孤东辛输气管线( 孤岛-东营段) 隐患治理工程施工组织设计编制: 审核: 审批: 胜利油田集兴石化安装有限公司 .8表 B.0.1 施工组织设计/( 专项) 施工方案报审表 工程名称 : 孤东辛输气管线 ( 孤岛 - 东营段 ) 隐患治理工程 编号 : 致: 胜利监理 ( 项目监理机构) 我方已完成孤东辛输气管线 ( 孤岛 - 东营段 ) 隐患治理工程 施工组织设计/( 专项) 施工方案的编制和审批, 请予以审查。附: □施工组织设计 □专项施工方案 □施工方案下载后可任意编辑 施工项目经理部( 盖章) 项目经理( 签字) 年 月 日审查意见: 专业监理工程师( 签字) 年 月 日审核意见: 项目监理机构( 盖章) 总监理工程师( 签字、 加盖执业印章) 年 月 日审批意见( 仅对超过一定规模的危险性较大的分部分项工程专项施工方案) : 建设单位( 盖章) 建设单位代表( 签字) 年 月 日注: 本表一式三份, 项目监理机构、 建设单位、 施工单位各一份。目 录: 第一章 工程概况第二章 施工部署第三章 施工方案 第四章 进度及工期保证措施 第五章 质量保证措施 第六章 资源需用量计划 第七章 HSE 管理3下载后可任意编辑第一章 工程概况1、 工程概述孤东辛输气管线是齐鲁石化原料气管线和外销山东管网的外输管线。1991 年建成投产, 管线北起孤岛压气站, 南至临淄输气末站, 途径集贤站、 东营压气站, 管线初期全长 141 公里, 材质为 x-60。胜利油田 1990-1993 年对该管线进行了改建, 改建后全长 162 公里, 其中, 孤岛压气站至东营压气站段为 57 公里, 东营压气站至临淄末站段为 105 公里。当前孤岛压气站至东营压气站段管线主要是将孤岛油田气代油后剩余的天然气经过孤岛压气站输送至集贤站和东营压气站, 同时接收沿线各集气站的气井气, 供东营地区生产和生活的使用。由于管线建设年代久远, 地表情况相对复杂, 孤岛压气站至东营压气站段部分区域占压、 腐蚀、 交叉跨越等安全隐患, 不满足《中华人民共和国石油天然气管道保护法》的要求; 沿线部分集气站外输管线阀组位于地下, 不利于安全操作运行, 且常年受雨水浸泡, 存在已无法开关、 轻微渗漏等安全隐患; 集贤配气站当前无放空系统, 不满足《输气管道工程设计法律规范》GB50251- 相关要求。为保证输气管道的安全运行, 拟对孤东辛输气管线( 孤岛-东...
