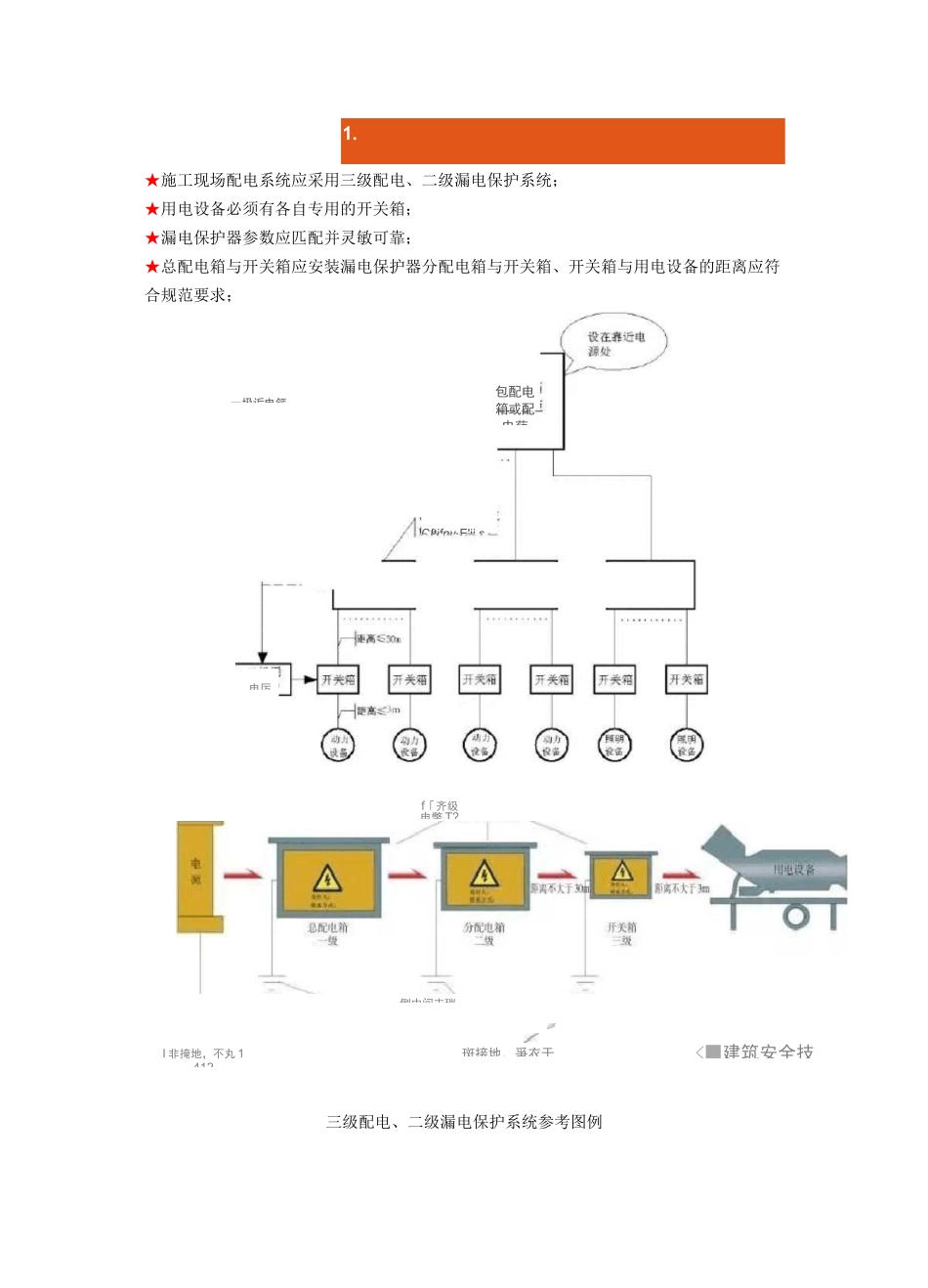

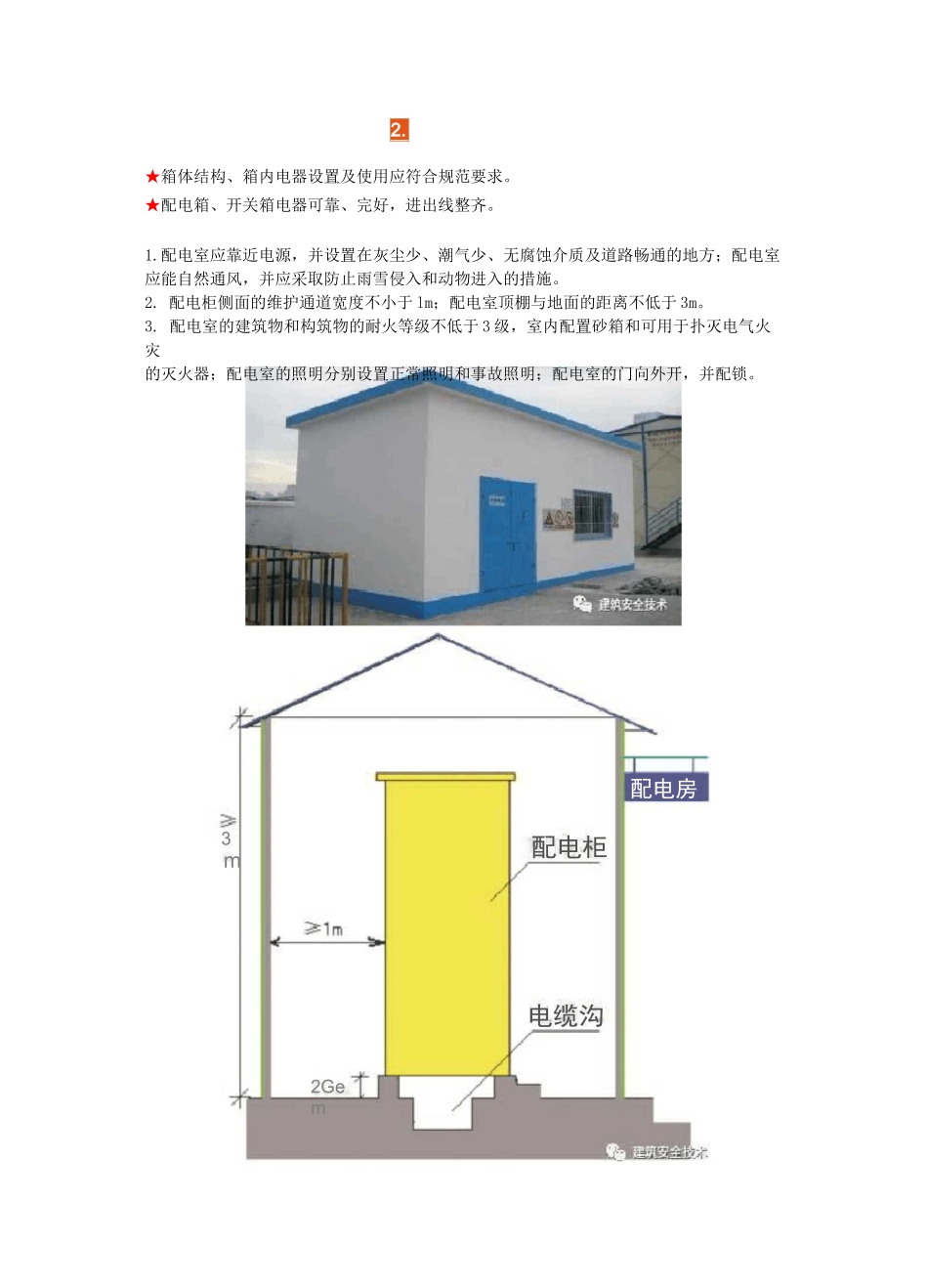

分配电箱分配电箱照明分配电伯I 非掩地，不丸 1412斑接地，爭衣于<■建筑安全技1.★施工现场配电系统应采用三级配电、二级漏电保护系统；★用电设备必须有各自专用的开关箱；★漏电保护器参数应匹配并灵敏可靠；★总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求；三级配电、二级漏电保护系统参考图例一圾诟电鈣包配电箱或配电葩电厉Cftifnv.E'ii.sf「齐级电幣 T?侧中间末瑞2.★箱体结构、箱内电器设置及使用应符合规范要求。★配电箱、开关箱电器可靠、完好，进出线整齐。1.配电室应靠近电源，并设置在灰尘少、潮气少、无腐蚀介质及道路畅通的地方；配电室应能自然通风，并应采取防止雨雪侵入和动物进入的措施。2. 配电柜侧面的维护通道宽度不小于 lm；配电室顶棚与地面的距离不低于 3m。3. 配电室的建筑物和构筑物的耐火等级不低于 3 级，室内配置砂箱和可用于扑灭电气火灾的灭火器；配电室的照明分别设置正常照明和事故照明；配电室的门向外开，并配锁。m2Gem3配电房电缆沟配电柜LIL2L3LIL2L3总酊电箱系列尺寸（mm）庠号系列编弓犀度 QZFJZF290011003S0380T?ZF3ZP3+850850550550200020001.51.5ZP480055020001.5ZP53H017501.5ZF6ZP7■ICiDD85038D3801.5^设置要求:1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过 30m，开关箱与其控制的固定式用电设备的水平距离不宜超过 3m。(JGJ46-2005 第 8.1.2 条)2、开关箱中漏电保护器的额定漏电动作电流不应大于 30mA,额定漏电动作时间不应大于0.1s;使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于 15mA，额定漏电动作时间不应大于 0.1s°(JGJ46-2005 第 8.2.10 条)3、总配电箱中漏电保护器的额定漏电动作电流应大于 30mA 额定漏电动作时间应大于 0.1s,但其额定漏电动作电流与额定漏电动作时间的乘积不应大于 30mA・s。(JGJ46-20058.2.11)3.★箱体结构、箱内电器设置及使用应符合规范要求。★配电箱、开关箱电器可靠、完好，进出线整齐。1. 分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过 30m。2. 分配电箱采用冷轧钢板或阻燃绝缘材料制作，分配电箱钢板厚度不得小于 1.5mm,箱体表面应做防腐处理。3. 固定式分配电箱中心点与地面...
