完成版安装工程识图实训报告样本

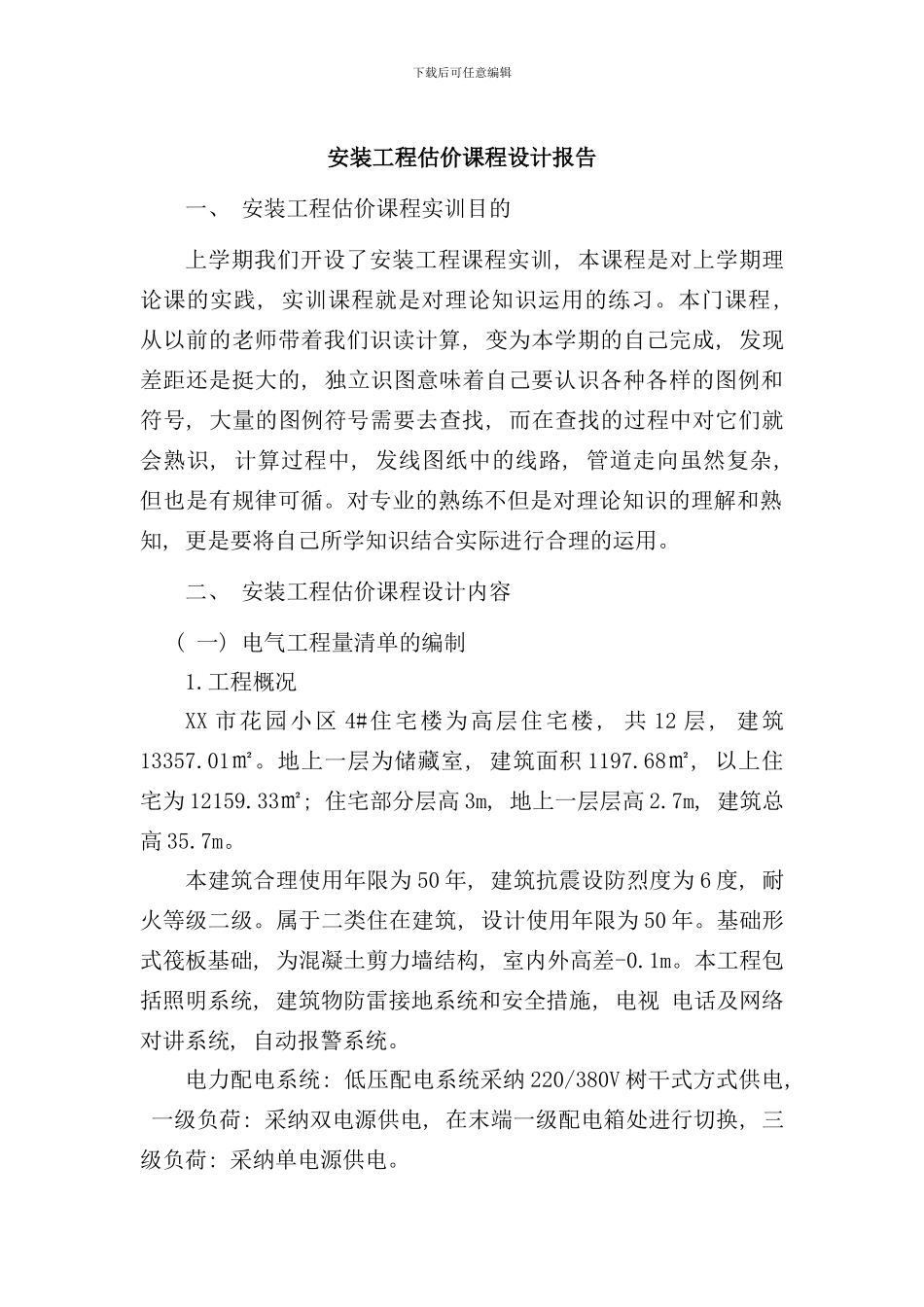

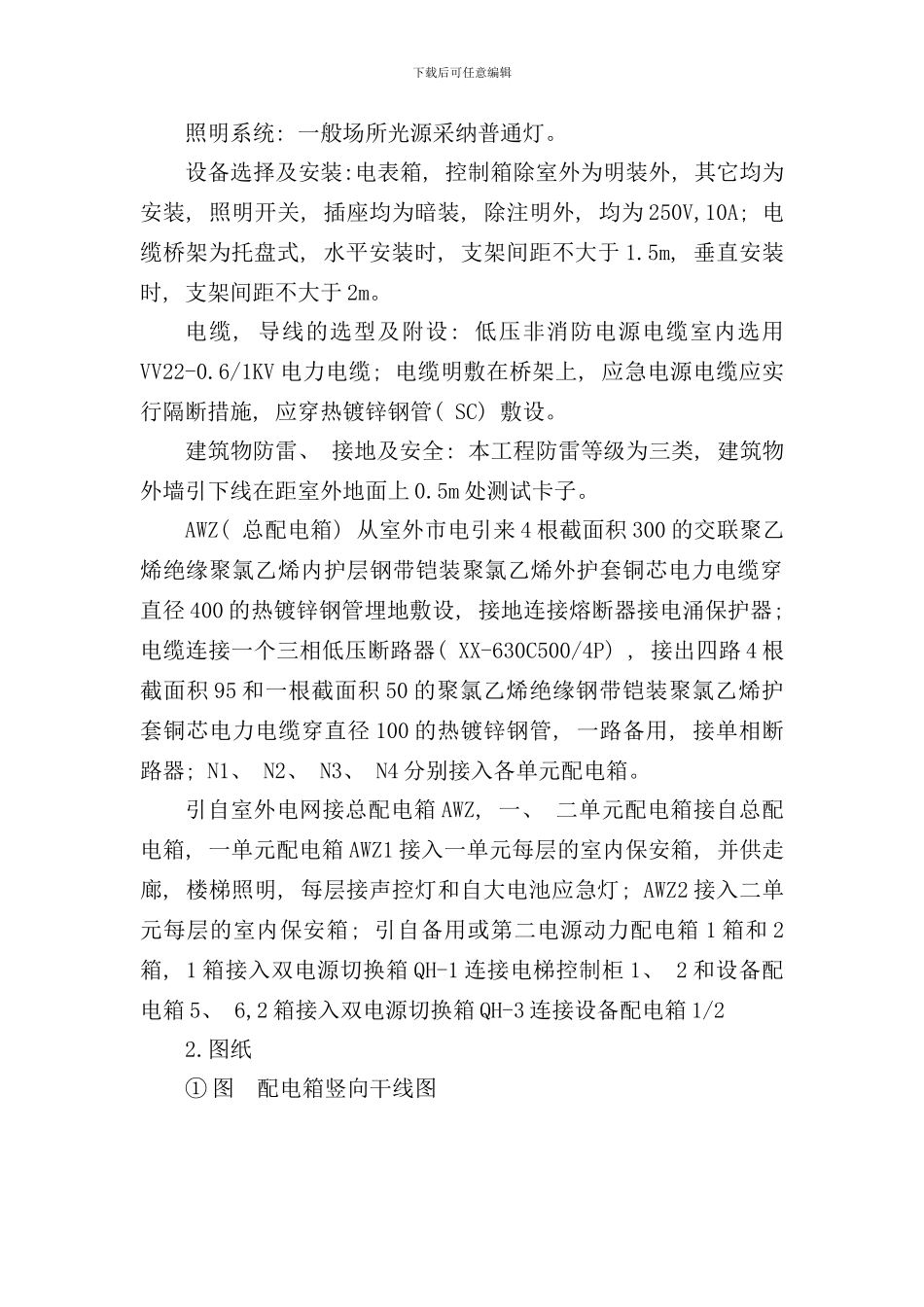

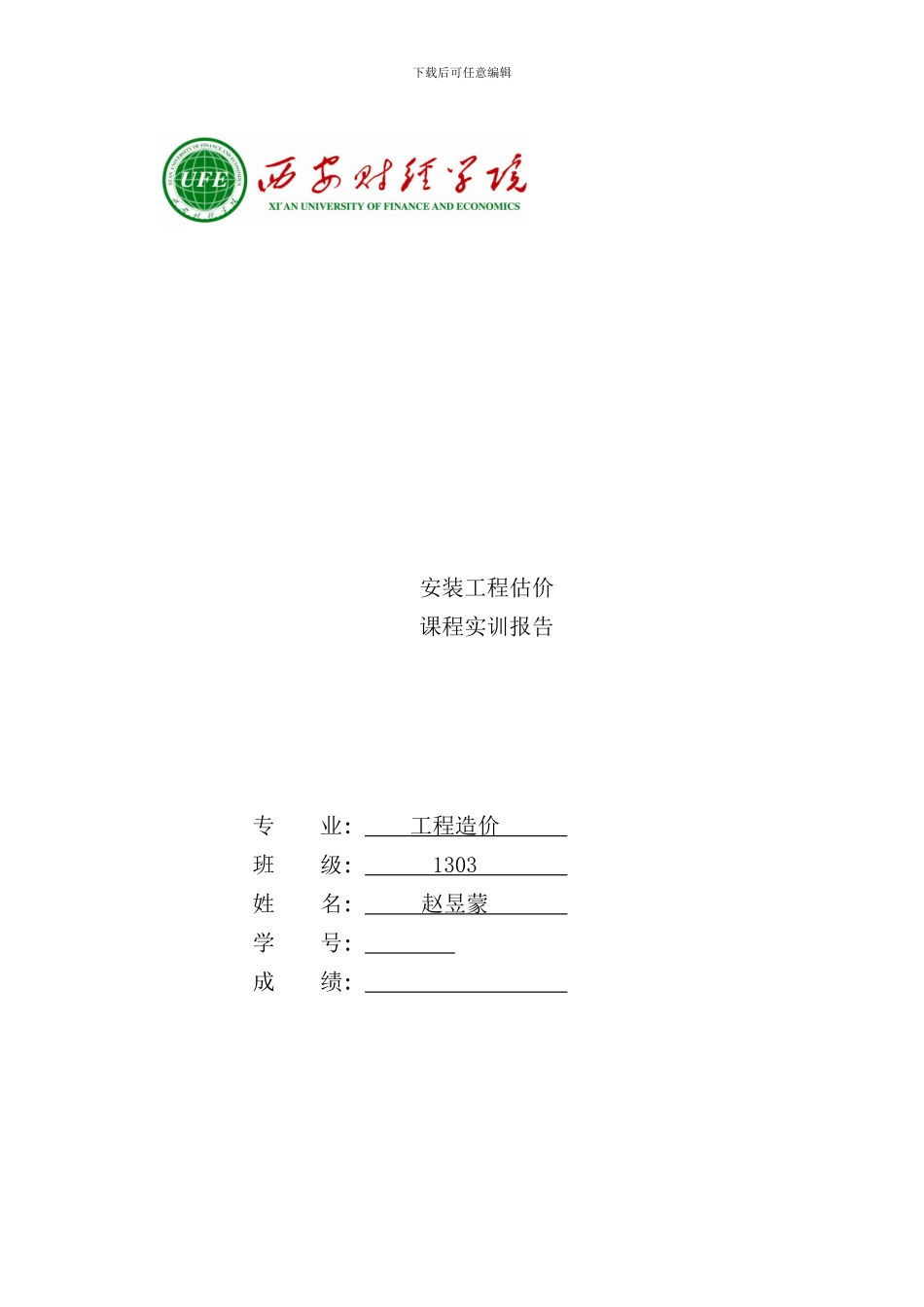

下载后可任意编辑本安装工程估价课程实训报告 专 业: 工程造价 班 级: 1303 姓 名: 赵昱蒙 学 号: 成 绩: 下载后可任意编辑安装工程估价课程设计报告一、 安装工程估价课程实训目的上学期我们开设了安装工程课程实训, 本课程是对上学期理论课的实践, 实训课程就是对理论知识运用的练习。本门课程, 从以前的老师带着我们识读计算, 变为本学期的自己完成, 发现差距还是挺大的, 独立识图意味着自己要认识各种各样的图例和符号, 大量的图例符号需要去查找, 而在查找的过程中对它们就会熟识, 计算过程中, 发线图纸中的线路, 管道走向虽然复杂, 但也是有规律可循。对专业的熟练不但是对理论知识的理解和熟知, 更是要将自己所学知识结合实际进行合理的运用。二、 安装工程估价课程设计内容 ( 一) 电气工程量清单的编制 1.工程概况XX 市花园小区 4#住宅楼为高层住宅楼, 共 12 层, 建筑13357.01㎡。地上一层为储藏室, 建筑面积 1197.68㎡, 以上住宅为 12159.33㎡; 住宅部分层高 3m, 地上一层层高 2.7m, 建筑总高 35.7m。本建筑合理使用年限为 50 年, 建筑抗震设防烈度为 6 度, 耐火等级二级。属于二类住在建筑, 设计使用年限为 50 年。基础形式筏板基础, 为混凝土剪力墙结构, 室内外高差-0.1m。本工程包括照明系统, 建筑物防雷接地系统和安全措施, 电视 电话及网络对讲系统, 自动报警系统。电力配电系统: 低压配电系统采纳 220/380V 树干式方式供电, 一级负荷: 采纳双电源供电, 在末端一级配电箱处进行切换, 三级负荷: 采纳单电源供电。下载后可任意编辑照明系统: 一般场所光源采纳普通灯。设备选择及安装:电表箱, 控制箱除室外为明装外, 其它均为安装, 照明开关, 插座均为暗装, 除注明外, 均为 250V,10A; 电缆桥架为托盘式, 水平安装时, 支架间距不大于 1.5m, 垂直安装时, 支架间距不大于 2m。电缆, 导线的选型及附设: 低压非消防电源电缆室内选用VV22-0.6/1KV 电力电缆; 电缆明敷在桥架上, 应急电源电缆应实行隔断措施, 应穿热镀锌钢管( SC) 敷设。建筑物防雷、 接地及安全: 本工程防雷等级为三类, 建筑物外墙引下线在距室外地面上 0.5m 处测试卡子。AWZ( 总配电箱) 从室外市电引来 4 根截面积 300 的交联聚乙烯绝缘聚氯乙烯内护层钢带铠装聚氯乙烯外护套铜芯电力电缆穿直径 400 的热镀锌钢管埋地敷设, 接地连接熔断器接电涌保护器; 电缆...
