实训报告正弦波振荡器设计multisim样本

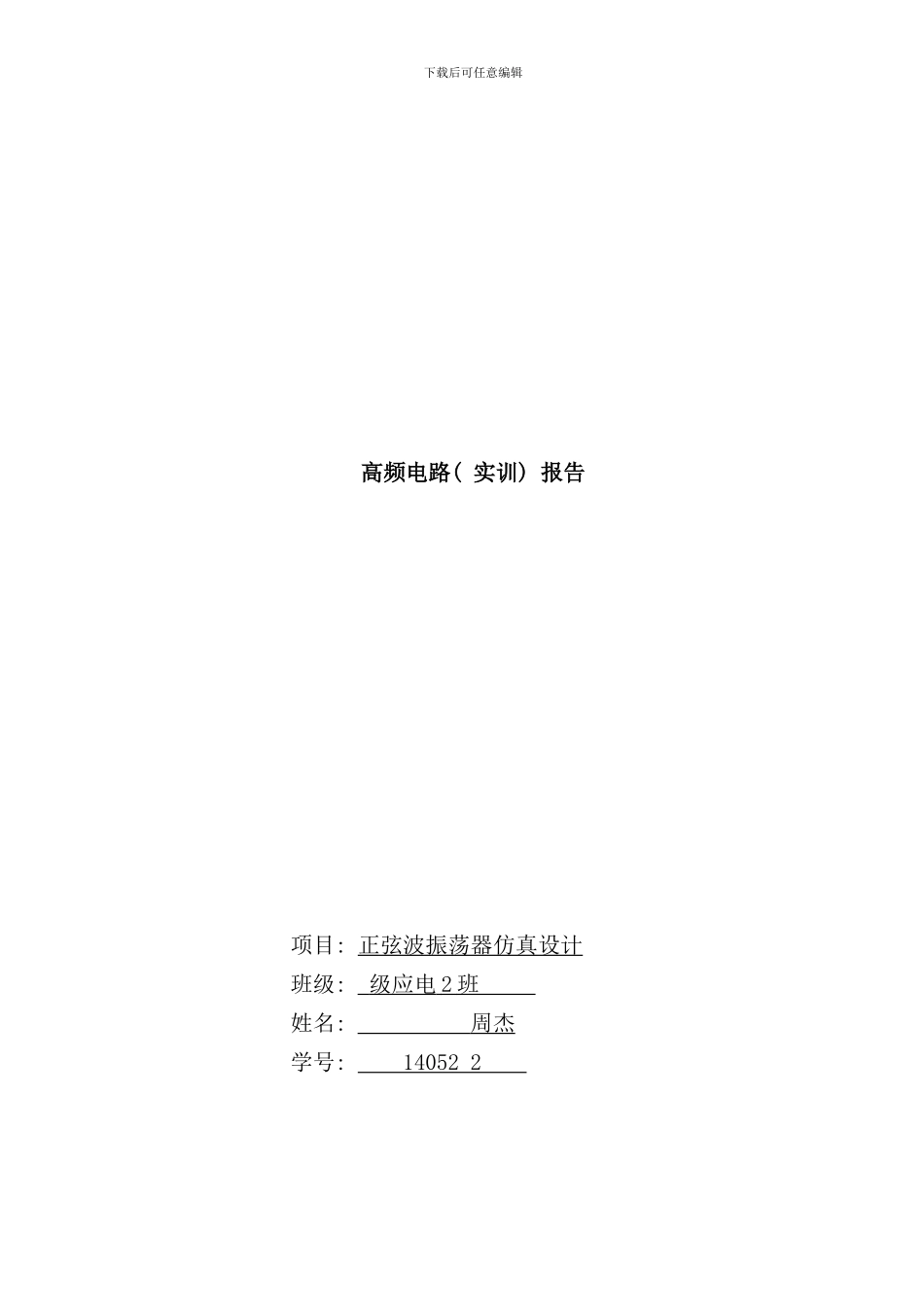

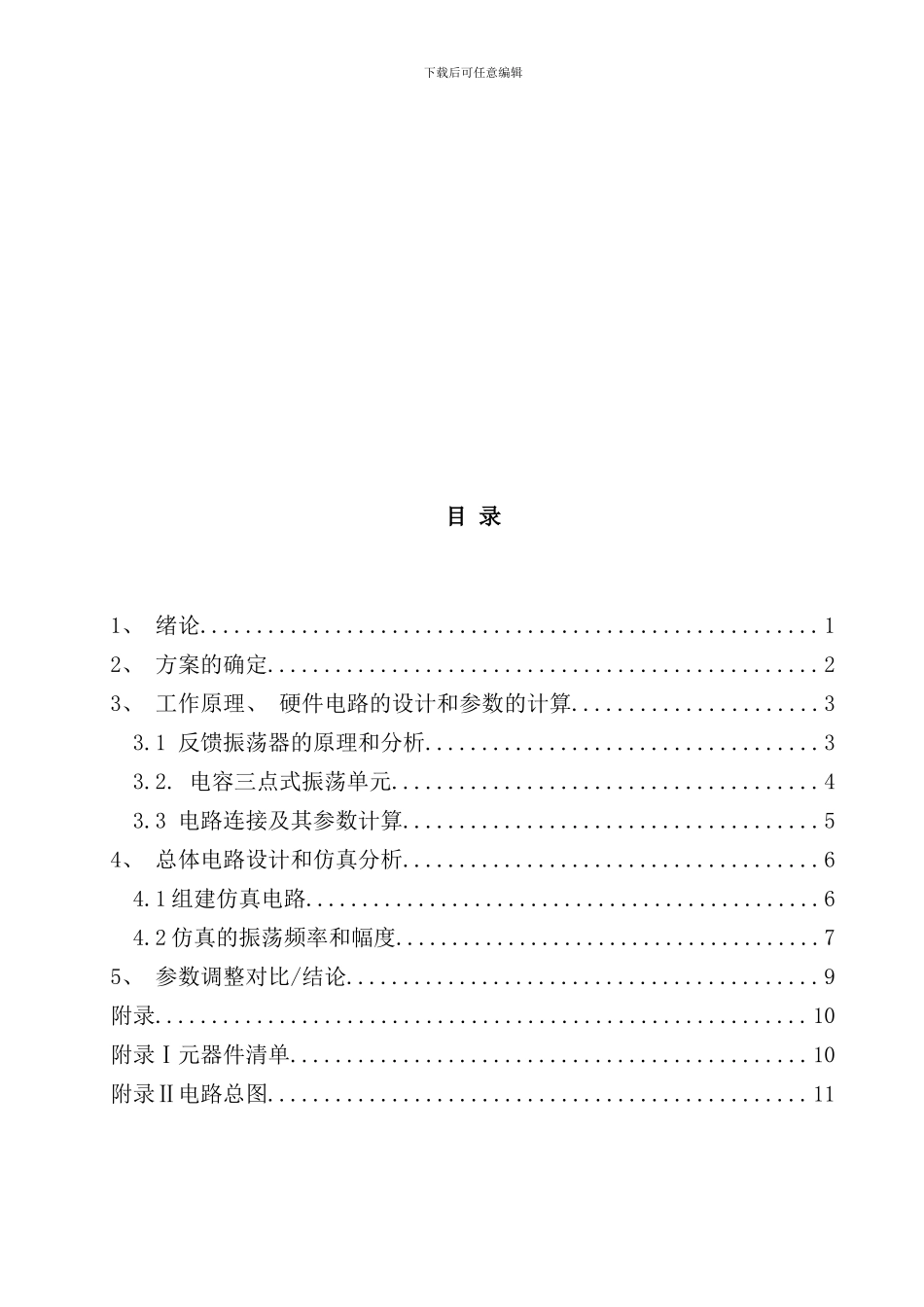

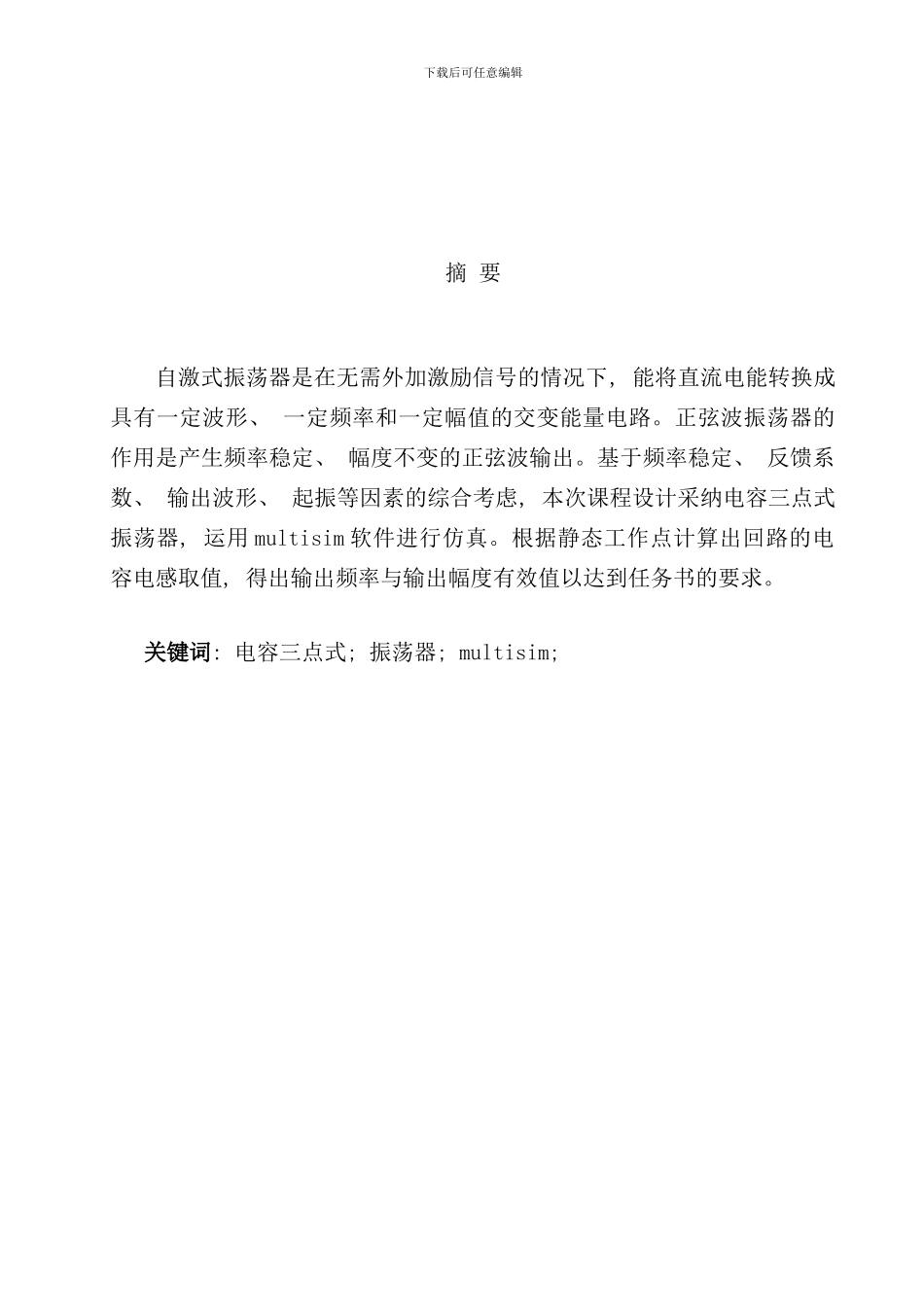

下载后可任意编辑高频电路( 实训) 报告项目: 正弦波振荡器仿真设计班级: 级应电 2 班 姓名: 周杰 学号: 14052 2 下载后可任意编辑摘 要自激式振荡器是在无需外加激励信号的情况下, 能将直流电能转换成具有一定波形、 一定频率和一定幅值的交变能量电路。正弦波振荡器的作用是产生频率稳定、 幅度不变的正弦波输出。基于频率稳定、 反馈系数、 输出波形、 起振等因素的综合考虑, 本次课程设计采纳电容三点式振荡器, 运用 multisim 软件进行仿真。根据静态工作点计算出回路的电容电感取值, 得出输出频率与输出幅度有效值以达到任务书的要求。 关键词: 电容三点式; 振荡器; multisim; 下载后可任意编辑目 录1、 绪论.......................................................12、 方案的确定.................................................23、 工作原理、 硬件电路的设计和参数的计算......................33.1 反馈振荡器的原理和分析...................................33.2. 电容三点式振荡单元......................................43.3 电路连接及其参数计算.....................................54、 总体电路设计和仿真分析.....................................64.1 组建仿真电路..............................................64.2 仿真的振荡频率和幅度......................................75、 参数调整对比/结论..........................................9附录..........................................................10附录Ⅰ元器件清单..............................................10附录Ⅱ电路总图................................................11下载后可任意编辑下载后可任意编辑1、 简介振荡器是不需外信号激励、 自身将直流电能转换为沟通电能的装置。凡是能够完成这一目的的装置都能够作为振荡器。一个振荡器必须包括三部分: 放大器、 正反馈电路和选频网络。放大器能对振荡器输入端所加的输入信号予以放大使输出信号保持恒定的数值。正反馈电路保证向振荡器输入端提供的反馈信号是相位相同的, 只有这样才能使振荡维持下去。选频网络则只允许某个特定频率 能经过, 使振荡器产生单一频率的输出。振荡器能不能振荡起来并维持稳定的输出是由以下两个条件决定的; 一个是反馈电压 和输入电压 要相等, 这是振幅平衡条件。二是 和 必须相位相同, 这...
