实验指导书样稿样本

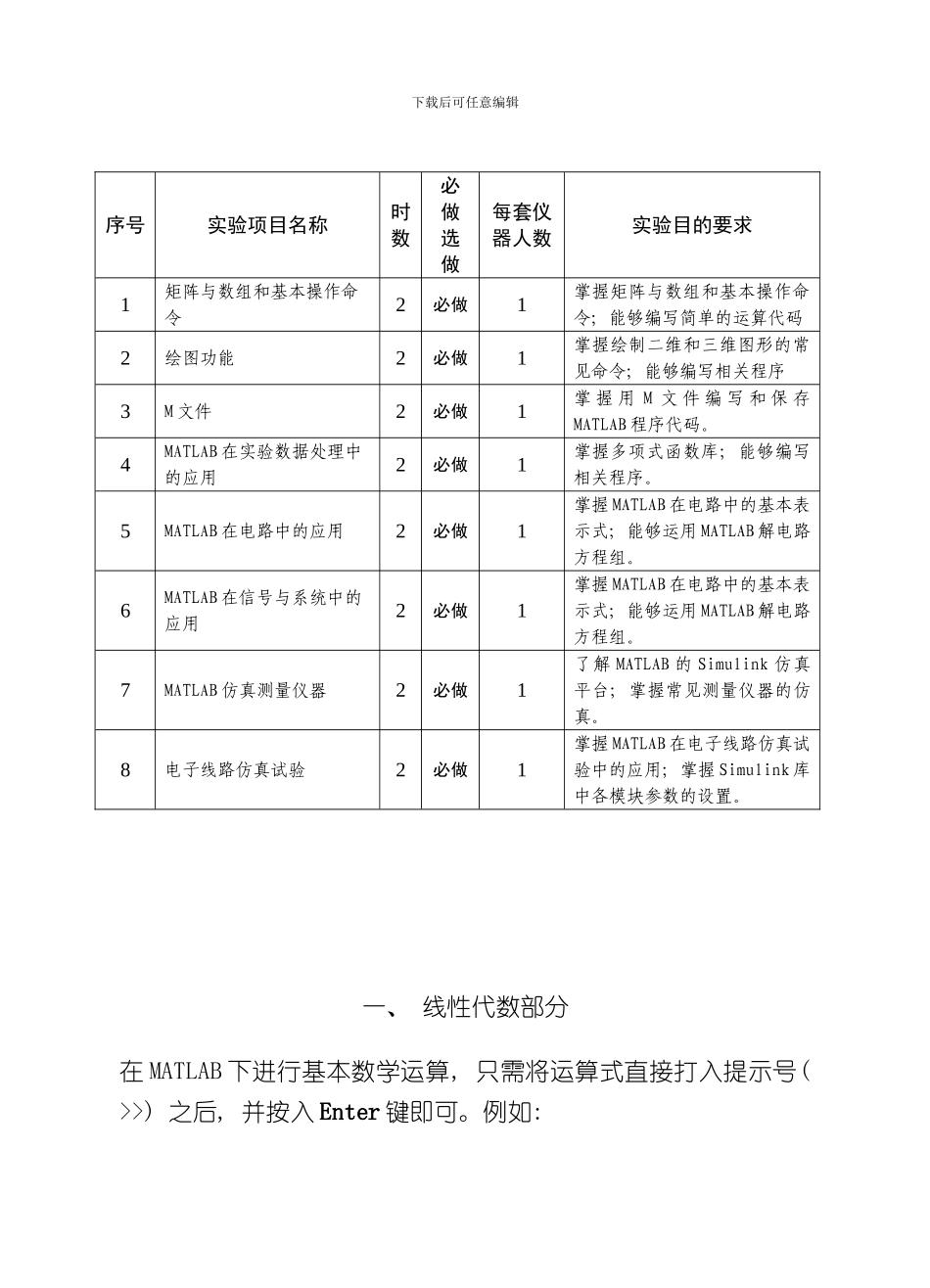

MATLAB 实验指导书尤 源物理科学与电子学院下载后可任意编辑下载后可任意编辑 序号实验项目名称时数必做选做每套仪器人数实验目的要求1矩阵与数组和基本操作命令2必做1掌握矩阵与数组和基本操作命令; 能够编写简单的运算代码2绘图功能2必做1掌握绘制二维和三维图形的常见命令; 能够编写相关程序3M 文件2必做1掌 握 用 M 文 件 编 写 和 保 存MATLAB 程序代码。4MATLAB 在实验数据处理中的应用2必做1掌握多项式函数库; 能够编写相关程序。5MATLAB 在电路中的应用2必做1掌握 MATLAB 在电路中的基本表示式; 能够运用 MATLAB 解电路方程组。6MATLAB 在信号与系统中的应用2必做1掌握 MATLAB 在电路中的基本表示式; 能够运用 MATLAB 解电路方程组。7MATLAB 仿真测量仪器2必做1了解 MATLAB 的 Simulink 仿真平台; 掌握常见测量仪器的仿真。8电子线路仿真试验2必做1掌握 MATLAB 在电子线路仿真试验中的应用; 掌握 Simulink 库中各模块参数的设置。一、 线性代数部分在 MATLAB 下进行基本数学运算, 只需将运算式直接打入提示号( >>) 之后, 并按入 Enter 键即可。例如: 下载后可任意编辑>> (5*2+1.3-0.8)*10/25 ans =4. MATLAB 会将运算结果直接存入一变数 ans, 代表 MATLAB 运算后的答案( Answer) 并显示其数值於荧幕上。小提示: ">>"是 MATLAB 的提示符号( Prompt) , 但在 PC 中文视窗系统下, 由于编码方式不同, 此提示符号常会消逝不见, 但这并不会影响到 MATLAB 的运算结果。 我们也可将上述运算式的结果设定给另一个变数 x: x = (5*2+1.3-0.8)*10^2/25 x = 42 此时 MATLAB 会直接显示 x 的值。由上例可知, MATLAB 认识所有一般常见到的加( +) 、 减( -) 、 乘( *) 、 除( /) 的数学运算符号, 以及幂次运算( ^) 。 小提示: MATLAB 将所有变数均存成 double 的形式, 因此不需经过变数宣告( Variable declaration) 。MATLAB 同时也会自动进行记忆体的使用和回收, 而不必像 C 语言,必须由使用者一一指定.这些功能使的 MATLAB 易学易用, 使用者可专心致力於撰写程式, 而不必被软体枝节问题所干扰。 若不想让 MATLAB 每次都显示运算结果, 只需在运算式最後加上分号( ; ) 即可, 如下例: 下载后可任意编辑y = sin(10)*exp(-0.3*4^2); 若要显示变数 y 的值, 直接键入 y 即可: >>y y =-0.0045 在上例中, sin ...
