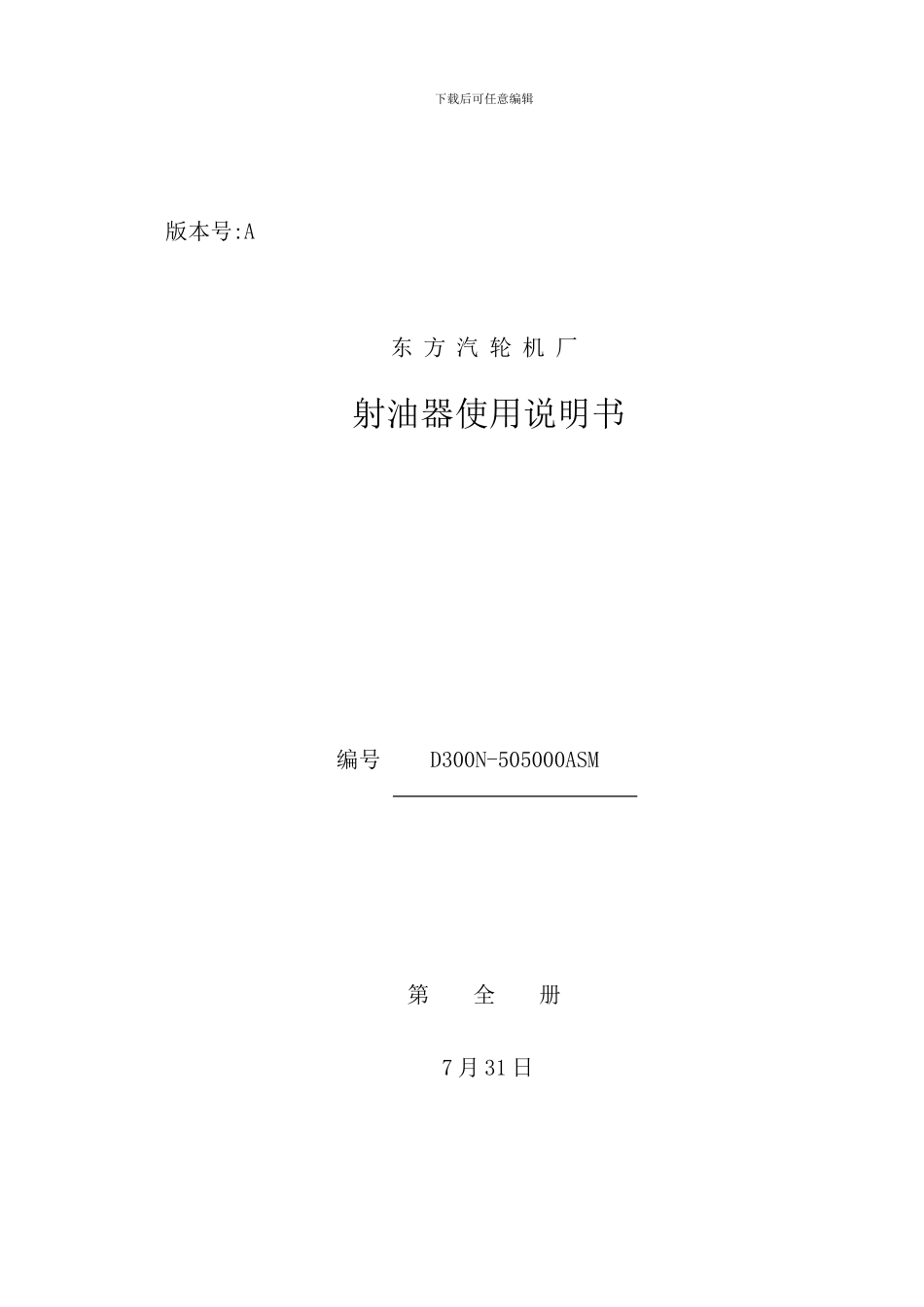

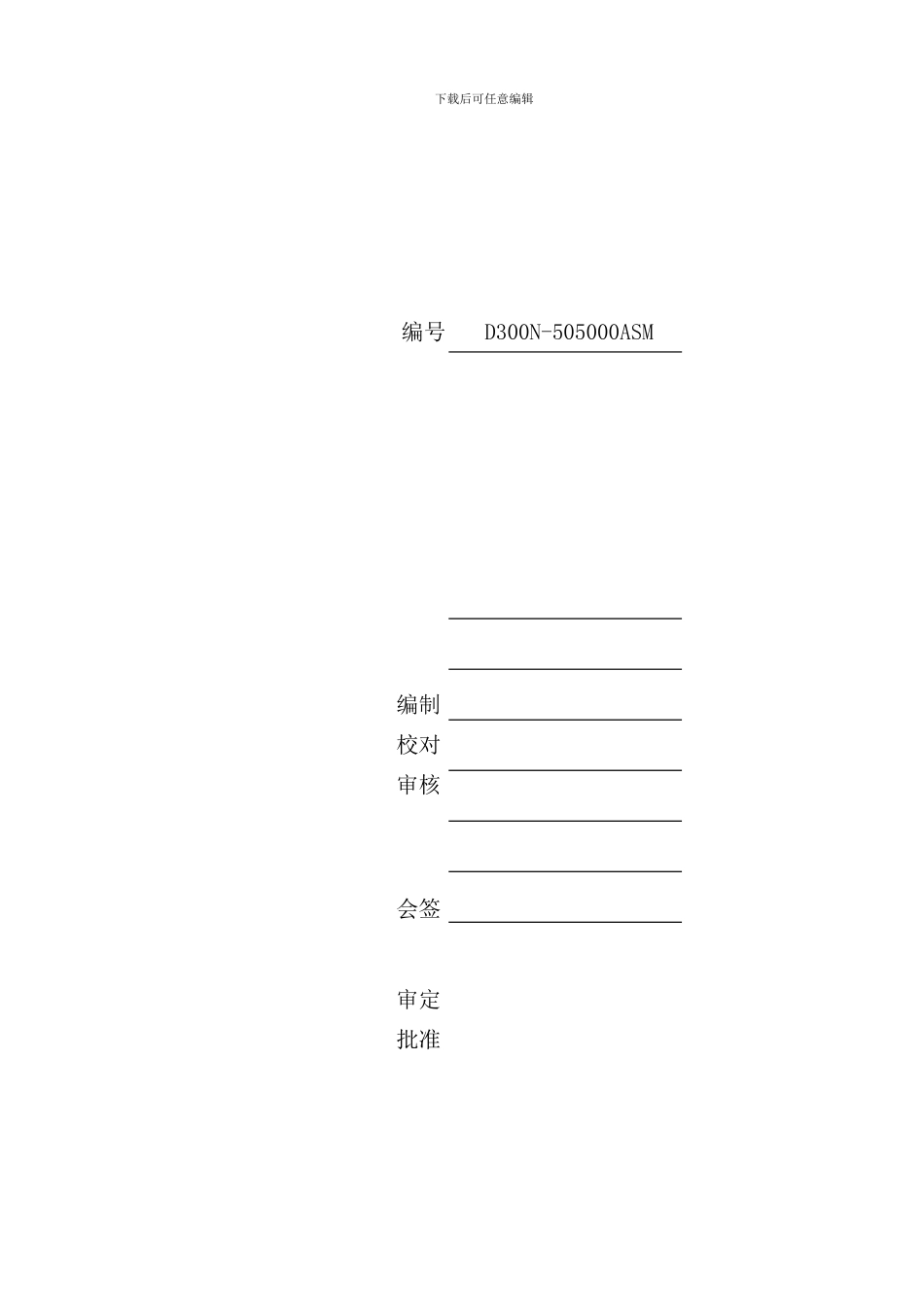

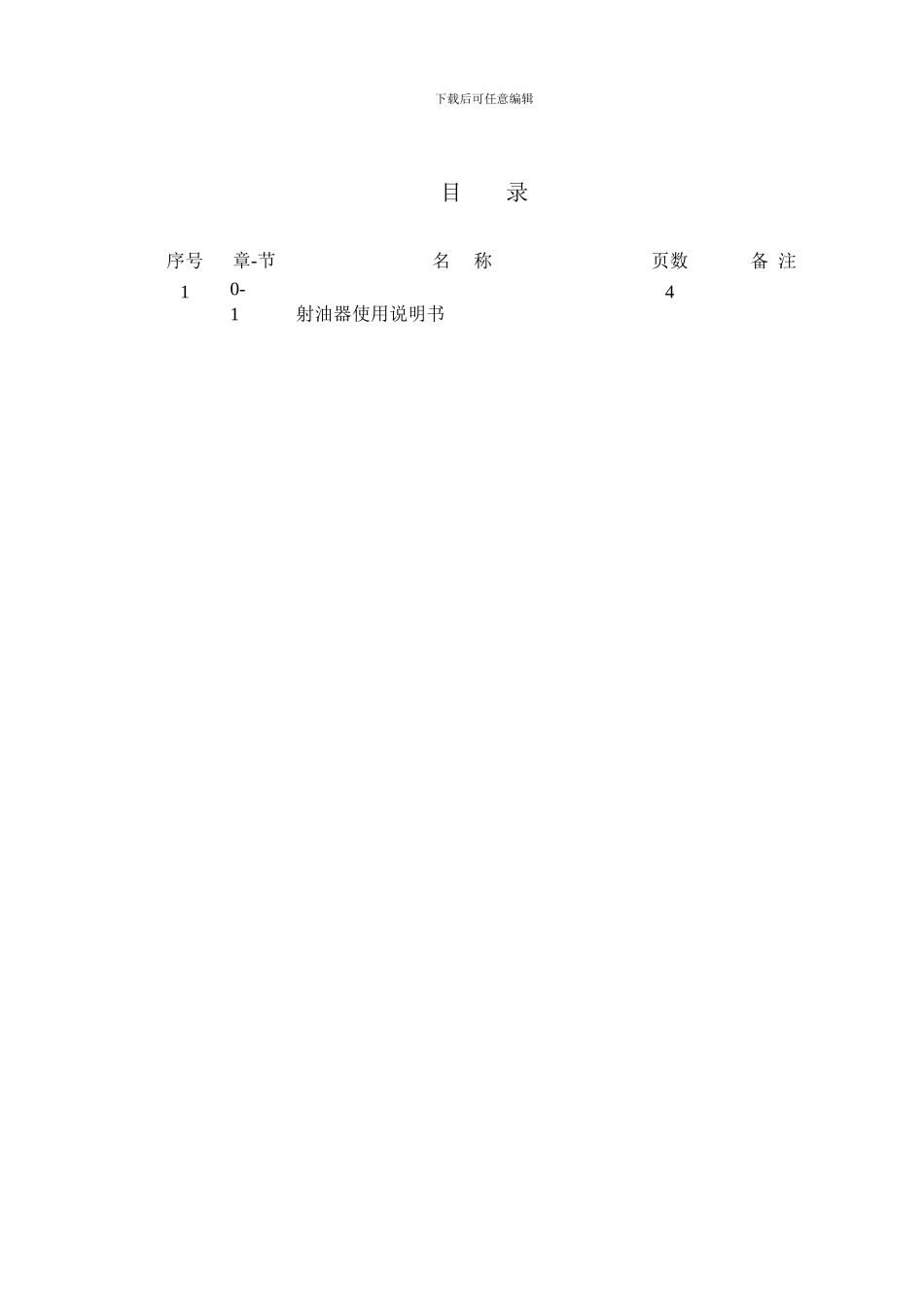

下载后可任意编辑版本号:A东 方 汽 轮 机 厂第全册射油器使用说明书D300N-505000ASM编号 7 月 31 日下载后可任意编辑编制校对审核会签审定批准编号D300N-505000ASM下载后可任意编辑目录序号章-节名 称页数备 注10-1射油器使用说明书4下载后可任意编辑下载后可任意编辑编制说明下载后可任意编辑 0-1 射油器使用说明书1 概述 射油器是汽轮发电机组润滑油系统中重要的设备之一, 在汽轮发电机组润滑油系统中射油器设备按其工作用途可分为供油射油器、 供润滑油射油器。其工作介质为 L-TSA 32 汽轮机油,工作油温为 45℃～65℃, 当机组达到或接近额定转速时投入工作。1-1 供油射油器 在机组正常运行时, 为主油泵提供充分的油源, 以主油泵出口的一部分压力油作为其动力油, 压力为 1.96 MPa( 表压) , 喷嘴流量为1266 l/min。射油器的出口油压为 0.2MPa( 表压) , 出口油量为 3179 l/min 。1-2 供润滑油射油器在机组正常运行时, 为汽轮发电机组各轴承提供润滑油, 它的动力油仍为主油泵出口的一部分, 其压力为 1.96 MPa( 表压) , 喷嘴流量为1913 l/min。射油器的出口油压为 0.32MPa( 表压) , 出口油量为 3600 l/min。2 射油器的调整 在工厂出厂前已对射油器进行了性能试验及调整, 达到了设计要求, 因此, 在电厂一般不需要对供油射油器、 供润滑油射油器进行调整。由于供油射油器与供润滑油射油器在外型上完全一致, 从外观上很难区分, 因此在安装时一定要注意, 其区别方法为: 外观上, 在各射油器的扩散管处安装指示牌, 分别写有: ”I 号”、 ”II 号 ”。”I 号”表示供油射油下载后可任意编辑器、 ”II 号”表示供润滑油射油器。内部尺寸: 供油射油器扩散管喉部直径为 Φ76mm, 喷嘴孔尺寸为 5-Φ9.6mm;供润滑油射油器扩散管喉部直径为 Φ70mm, 喷嘴孔尺寸为 5-Φ11.8mm。3 结构说明供油和供润滑油射油器在结构上完全相同, 主要由多孔喷嘴、 扩散管、 套筒、 滤网等组成( 见附图 0-1-1) 。压力油经过喷嘴高速喷出, 在吸入室内形成一定的负压, 油箱内的透平油在压差的作用下, 流入射油器内, 并在高速动力油的夹带下进到扩散管, 经过在扩散管内动力油与吸入油充分混合, 从而达到所要求的压力值及流量值。4 装配与安装 射油器的安装好坏对性能的影响特别显著, 供油射油器及供润滑油射油器在喷嘴安装时, 喷嘴架与进油管法兰一定要拧紧, 确保高压油无泄漏。...
