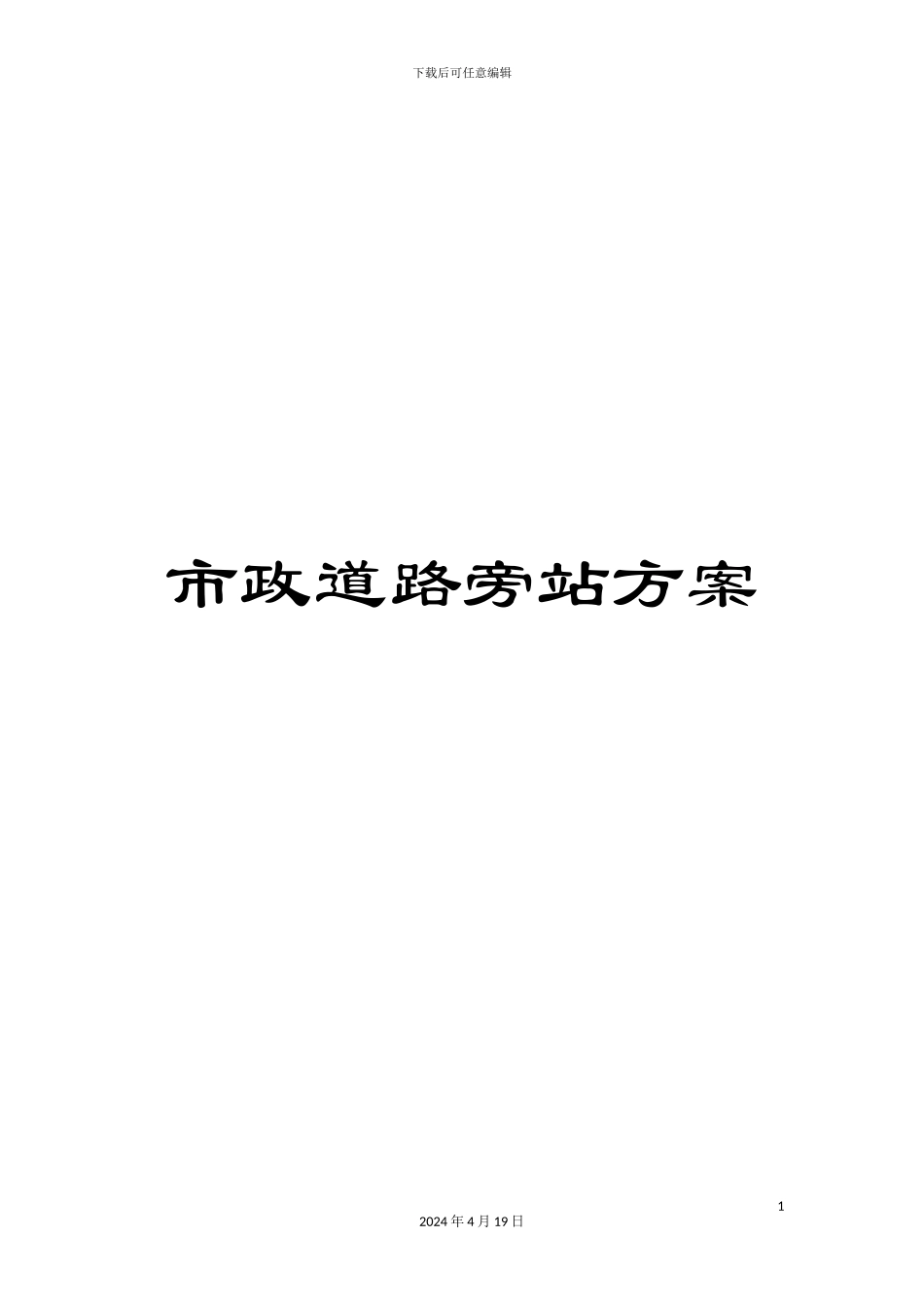

市政道路旁站方案

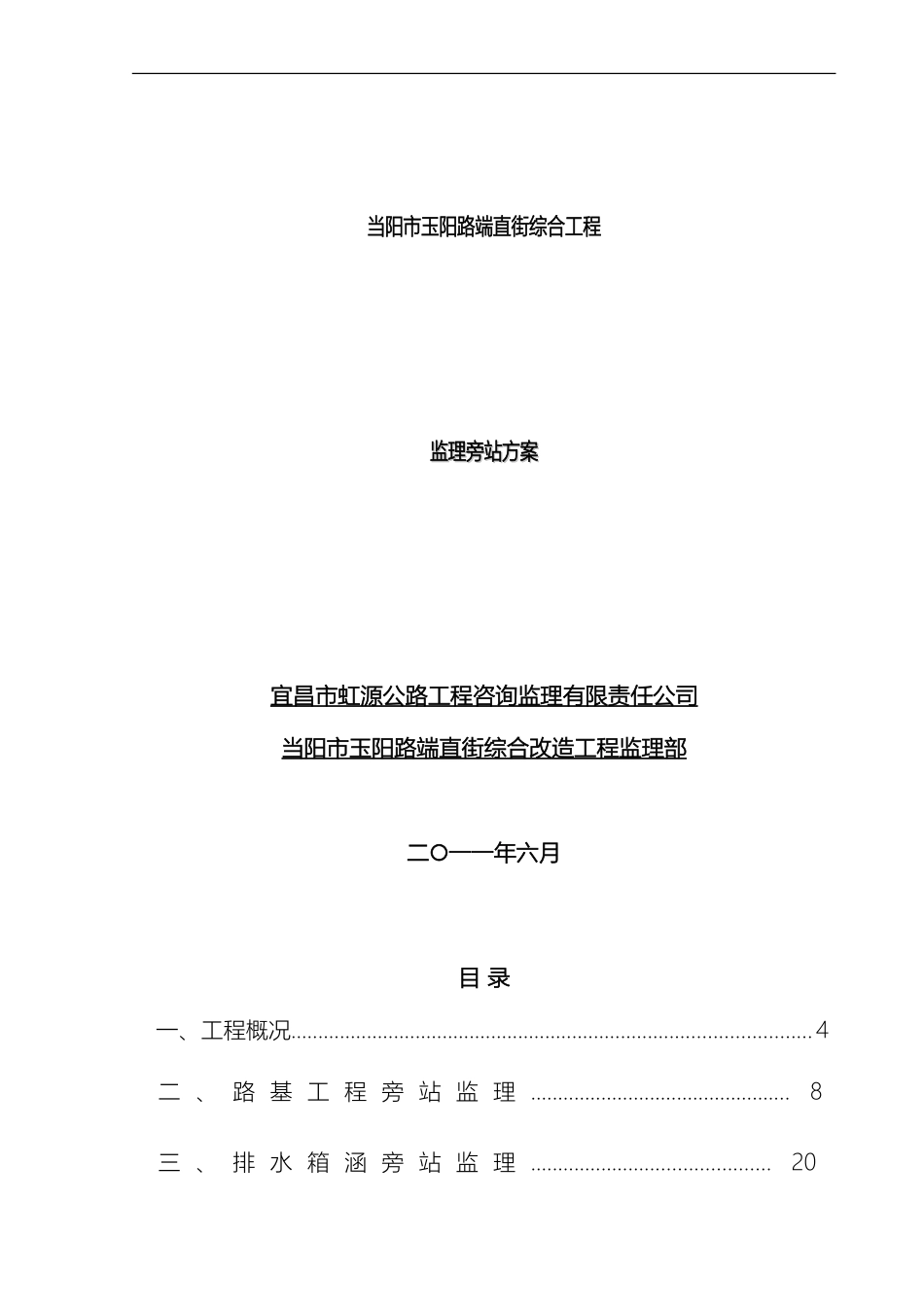

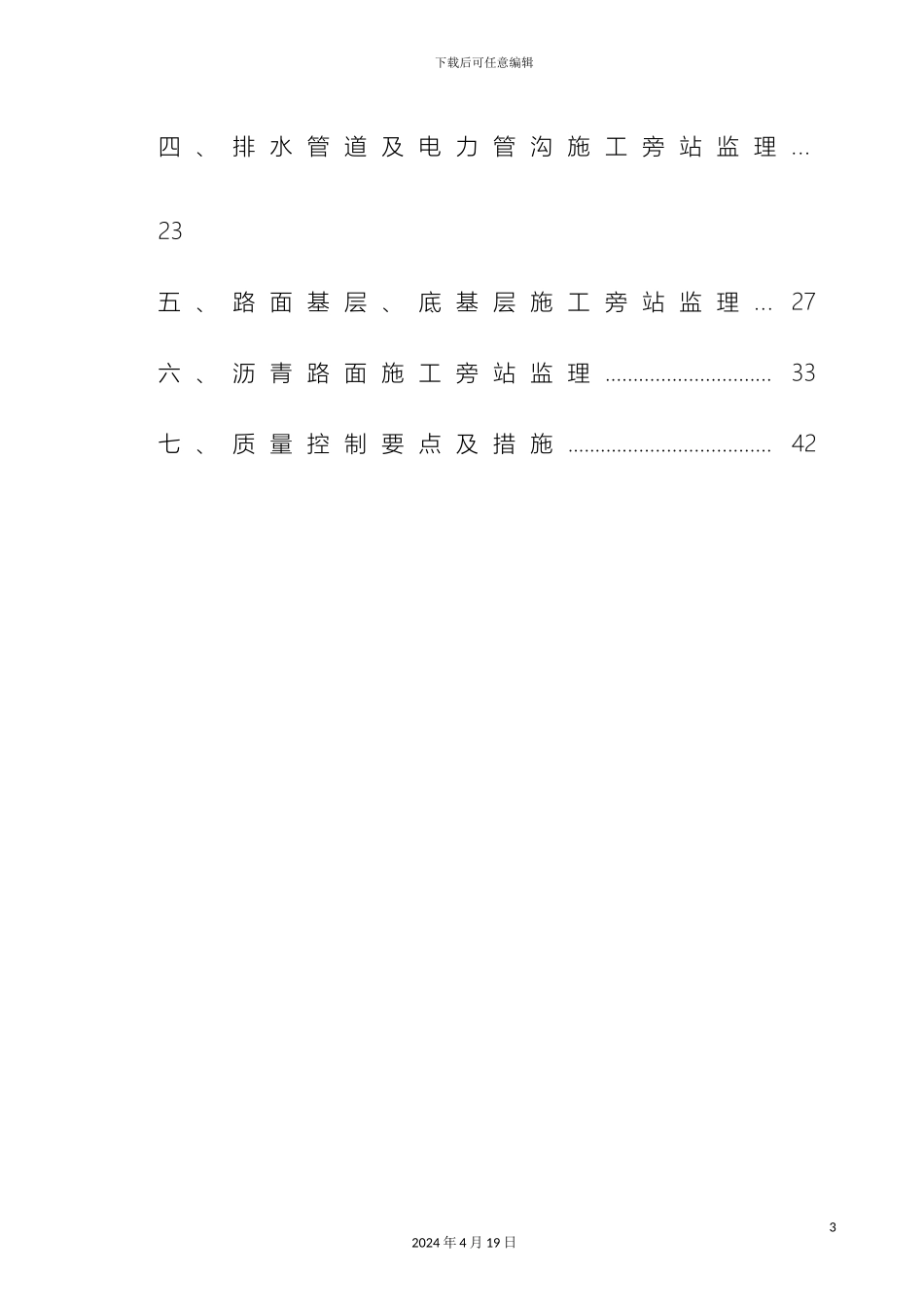

下载后可任意编辑市政道路旁站方案12024 年 4 月 19 日当阳市玉阳路端直街综合工程监理旁站方案监理旁站方案宜昌市虹源公路工程咨询监理有限责任公司当阳市玉阳路端直街综合改造工程监理部二○一一年六月目 录一、工程概况................................................................................................4二 、 路 基 工 程 旁 站 监 理 ................................................8三 、 排 水 箱 涵 旁 站 监 理 ............................................20下载后可任意编辑四 、 排 水 管 道 及 电 力 管 沟 施 工 旁 站 监 理 ...23五 、 路 面 基 层 、 底 基 层 施 工 旁 站 监 理 ...27六 、 沥 青 路 面 施 工 旁 站 监 理 ..............................33七 、 质 量 控 制 要 点 及 措 施 .....................................4232024 年 4 月 19 日下载后可任意编辑当 阳 市 玉 阳 路 端 直 街 综 合 改 造 工 程监 理 旁 站 方 案 批 复 单 主 编 人 签 名 ：监 理 部 意 见 及 签 名 ： 监理单位（章）42024 年 4 月 19 日下载后可任意编辑业 主 审 批 意 见 ： 建设单位（章） 审批人签名： 日 期： 一 、 工 程 概 况（一）、工程简介：当阳市玉阳路端直街综合改造工程，位于当阳市主城区，本次改造工程主要对当阳市玉阳路、端直街进行综合改造，其中玉阳路改造全长 3453m，起点为环城西路，终点为环城东路（其中城西路至荷当52024 年 4 月 19 日下载后可任意编辑路道路全长 1154m，规划红线宽度为 25m；荷当路至环城东路道路全长 2299 m。规划红线宽度为 30m）,端直街改造全长 204m。规划红线宽度为 30m，起点为玉阳路，终点为长坂路。设计改造机动车道为沥青混凝土路面，人行道荷当路至环西路为荷兰砖，荷当路至环东路为石材，配套改造给水、排水、临时停车位、交通标线及其它各类管线通道。1、技术标准（1）道路等级：城市次干道，设计车速 V=30 千米/小时。（2）道路红线宽度：玉阳路（环城西路-荷当路）段红线宽 25米，玉阳路（荷当路-环城东路）段与端直街红线宽为 30 米。（3）路面类型：沥青混凝土路面。（4）平面线型：最小圆曲线半径 150 米，最大曲线半径 5000 米（5）道路纵坡：玉阳路：最小纵坡 0.0...
