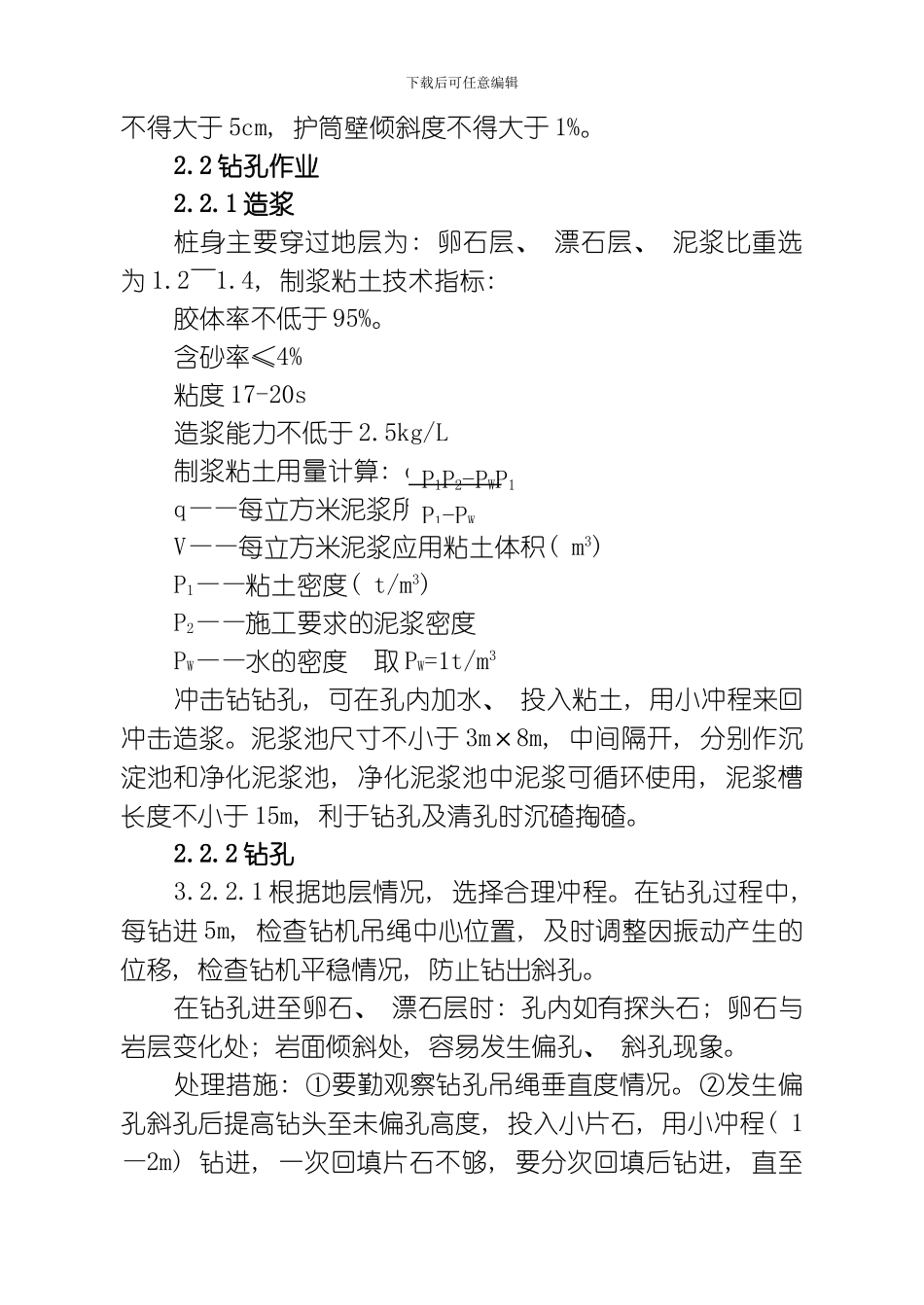

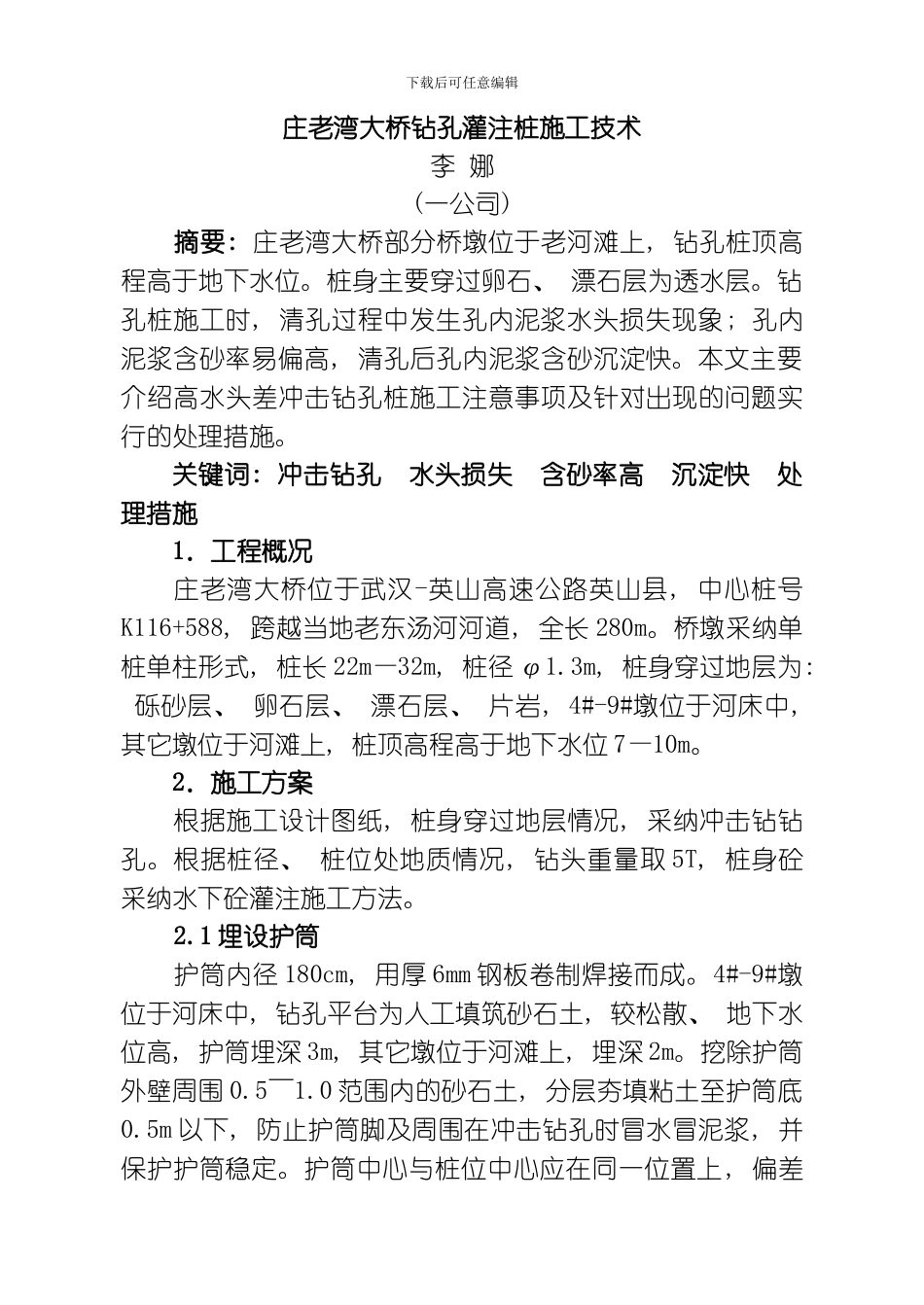

下载后可任意编辑庄老湾大桥钻孔灌注桩施工技术李 娜(一公司)摘要: 庄老湾大桥部分桥墩位于老河滩上, 钻孔桩顶高程高于地下水位。桩身主要穿过卵石、 漂石层为透水层。钻孔桩施工时, 清孔过程中发生孔内泥浆水头损失现象; 孔内泥浆含砂率易偏高, 清孔后孔内泥浆含砂沉淀快。本文主要介绍高水头差冲击钻孔桩施工注意事项及针对出现的问题实行的处理措施。 关键词: 冲击钻孔 水头损失 含砂率高 沉淀快 处理措施1．工程概况庄老湾大桥位于武汉-英山高速公路英山县, 中心桩号K116+588, 跨越当地老东汤河河道, 全长 280m。桥墩采纳单桩单柱形式, 桩长 22m—32m, 桩径 φ1.3m, 桩身穿过地层为: 砾砂层、 卵石层、 漂石层、 片岩, 4#-9#墩位于河床中, 其它墩位于河滩上, 桩顶高程高于地下水位 7—10m。2．施工方案根据施工设计图纸, 桩身穿过地层情况, 采纳冲击钻钻孔。根据桩径、 桩位处地质情况, 钻头重量取 5T, 桩身砼采纳水下砼灌注施工方法。2.1 埋设护筒护筒内径 180cm, 用厚 6mm 钢板卷制焊接而成。4#-9#墩位于河床中, 钻孔平台为人工填筑砂石土, 较松散、 地下水位高, 护筒埋深 3m, 其它墩位于河滩上, 埋深 2m。挖除护筒外壁周围 0.5～1.0 范围内的砂石土, 分层夯填粘土至护筒底0.5m 以下, 防止护筒脚及周围在冲击钻孔时冒水冒泥浆, 并保护护筒稳定。护筒中心与桩位中心应在同一位置上, 偏差下载后可任意编辑不得大于 5cm, 护筒壁倾斜度不得大于 1%。2.2 钻孔作业2.2.1 造浆桩身主要穿过地层为: 卵石层、 漂石层、 泥浆比重选为 1.2～1.4, 制浆粘土技术指标: 胶体率不低于 95%。含砂率≤4% 粘度 17-20s造浆能力不低于 2.5kg/L制浆粘土用量计算: q=VP1=q——每立方米泥浆所需粘土重量( t) V——每立方米泥浆应用粘土体积( m3) P1——粘土密度( t/m3) P2——施工要求的泥浆密度PW——水的密度 取 PW=1t/m3冲击钻钻孔, 可在孔内加水、 投入粘土, 用小冲程来回冲击造浆。泥浆池尺寸不小于 3m×8m, 中间隔开, 分别作沉淀池和净化泥浆池, 净化泥浆池中泥浆可循环使用, 泥浆槽长度不小于 15m, 利于钻孔及清孔时沉碴掏碴。2.2.2 钻孔3.2.2.1 根据地层情况, 选择合理冲程。在钻孔过程中, 每钻进 5m, 检查钻机吊绳中心位置, 及时调整因振动产生的位移, 检查钻机平稳情况, 防止钻出斜孔。在钻孔进至卵石、 漂石层时: 孔内如有探头石; 卵石与岩层变化...
