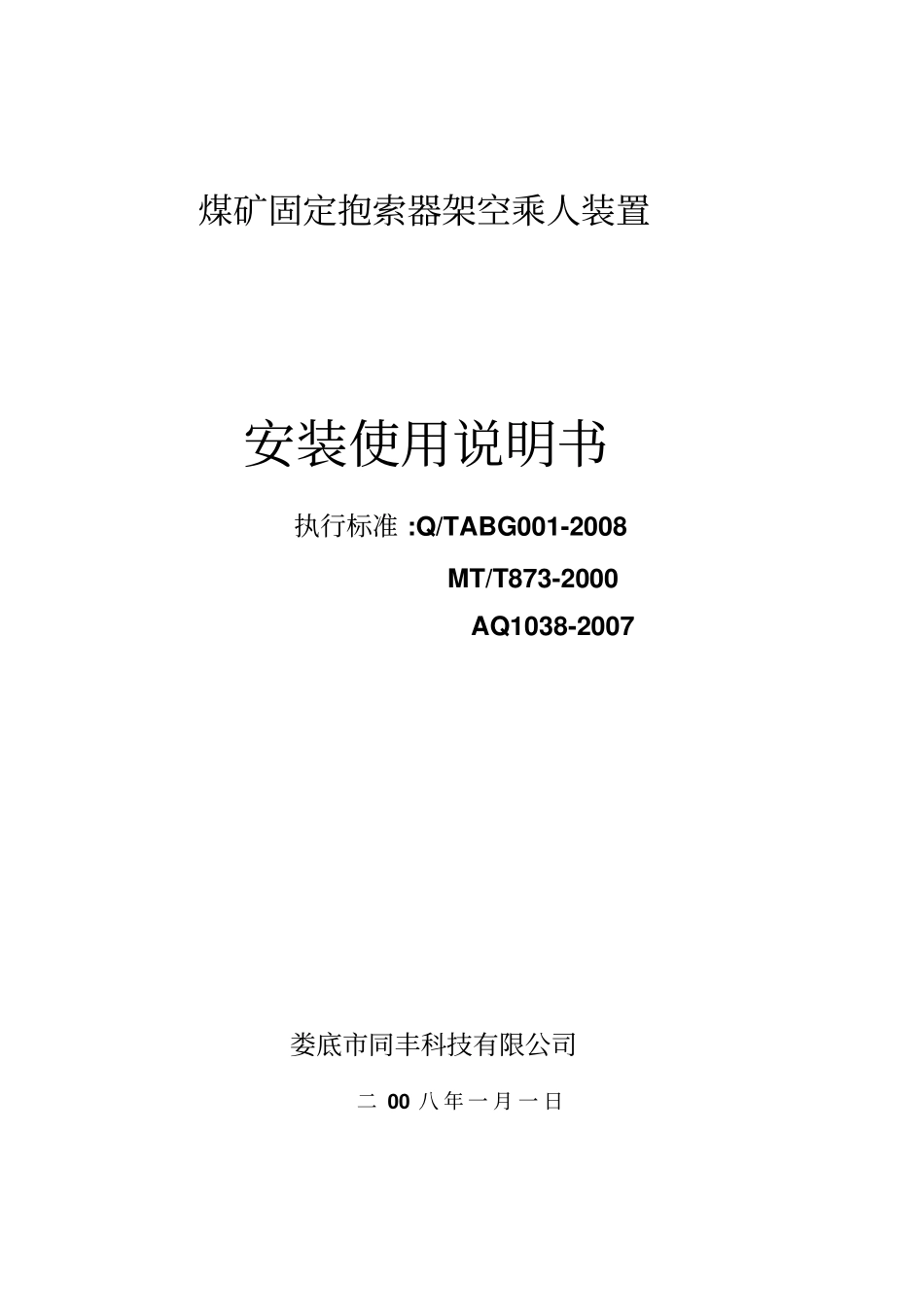

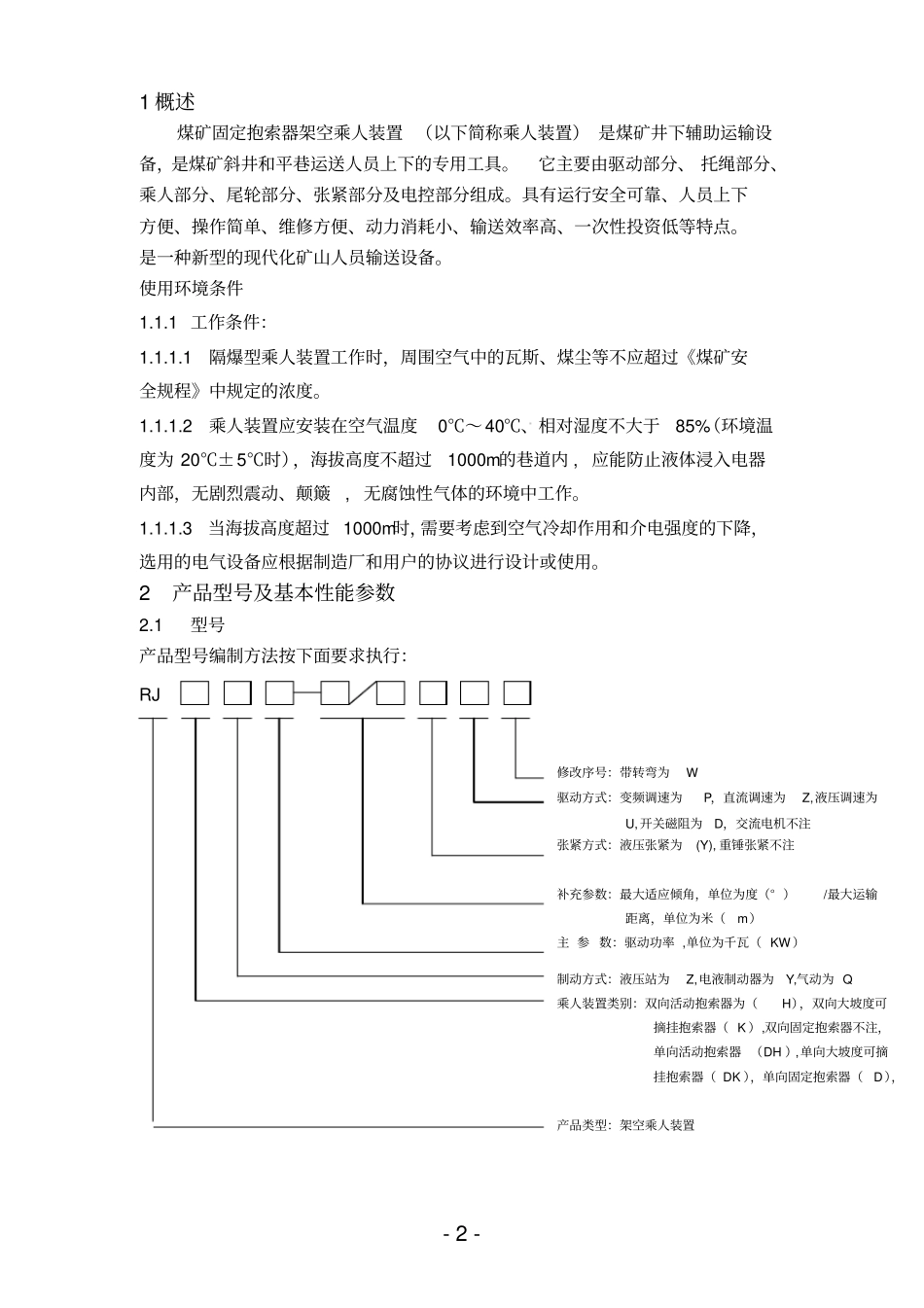

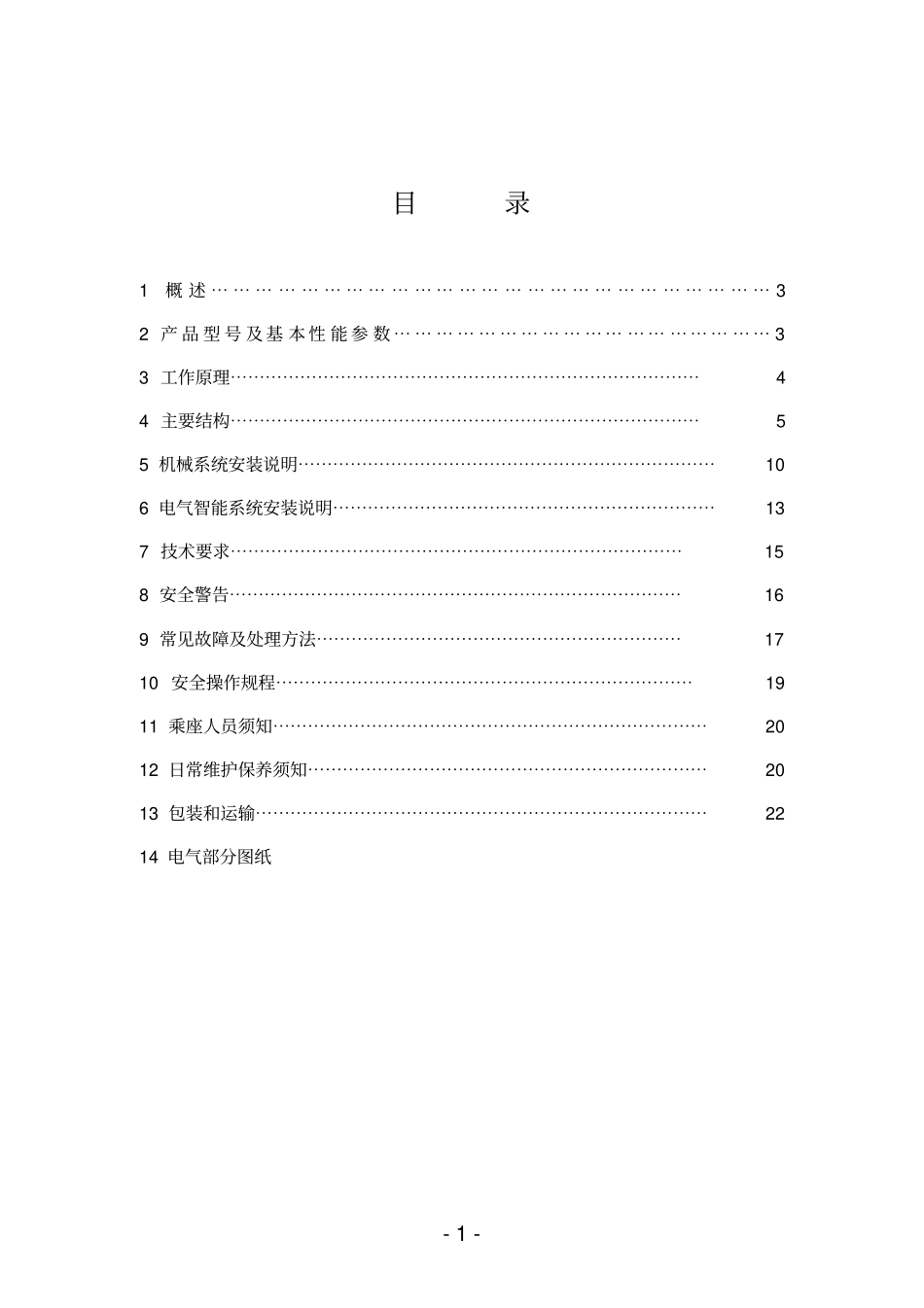

煤矿固定抱索器架空乘人装置安装使用说明书执行标准 :Q/TABG001-2008 MT/T873-2000 AQ1038-2007 娄底市同丰科技有限公司二 00 八 年 一 月 一 日- 1 - 目录1概 述 ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ 3 2 产 品 型 号 及 基 本 性 能 参 数 ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ 3 3 工作原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 4 主要结构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 5 机械系统安装说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 6 电气智能系统安装说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13 7 技术要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15 8 安全警告⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16 9 常见故障及处理方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17 10 安全操作规程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19 11 乘座人员须知⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20 12 日常维护保养须知⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20 13 包装和运输⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22 14 电气部分图纸- 2 - 1 概述煤矿固定抱索器架空乘人装置 （以下简称乘人装置） 是煤矿井下辅助运输设备，是煤矿斜井和平巷运送人员上下的专用工具。它主要由驱动部分、 托绳部分、乘人部分、尾轮部分、张紧部分及电控部分组成。具有运行安全可靠、人员上下方便、操作简单、维修方便、动力消耗小、输送效率高、一次性投资低等特点。是一种新型的现代化矿山人员输送设备。使用环境条件1.1.1 工作条件：1.1.1.1隔爆型乘人装置工作时，周围空气中的瓦斯、煤尘等不应超过《煤矿安全规程》中规定的浓度。1.1.1.2乘人装置应安装在空气温度0℃～ 40℃、相对湿度不大于85%（环境温度为 20℃±5℃时），海拔高度不超过1000m的巷道内 , 应能防止液体浸入电器内部，无剧烈震动、颠簸, 无腐蚀性气体的环境中工作。1.1.1.3当海拔高度超过 1000m时，需要考虑到空气冷却作用和介电强度的下降，选用的电气设备应根据制造厂和用户的协议进行设计或使用。2 产品型号及基本性能参数2.1型号产品型号编制方法按下面要...
