玉柴发动机配套专业技术要求

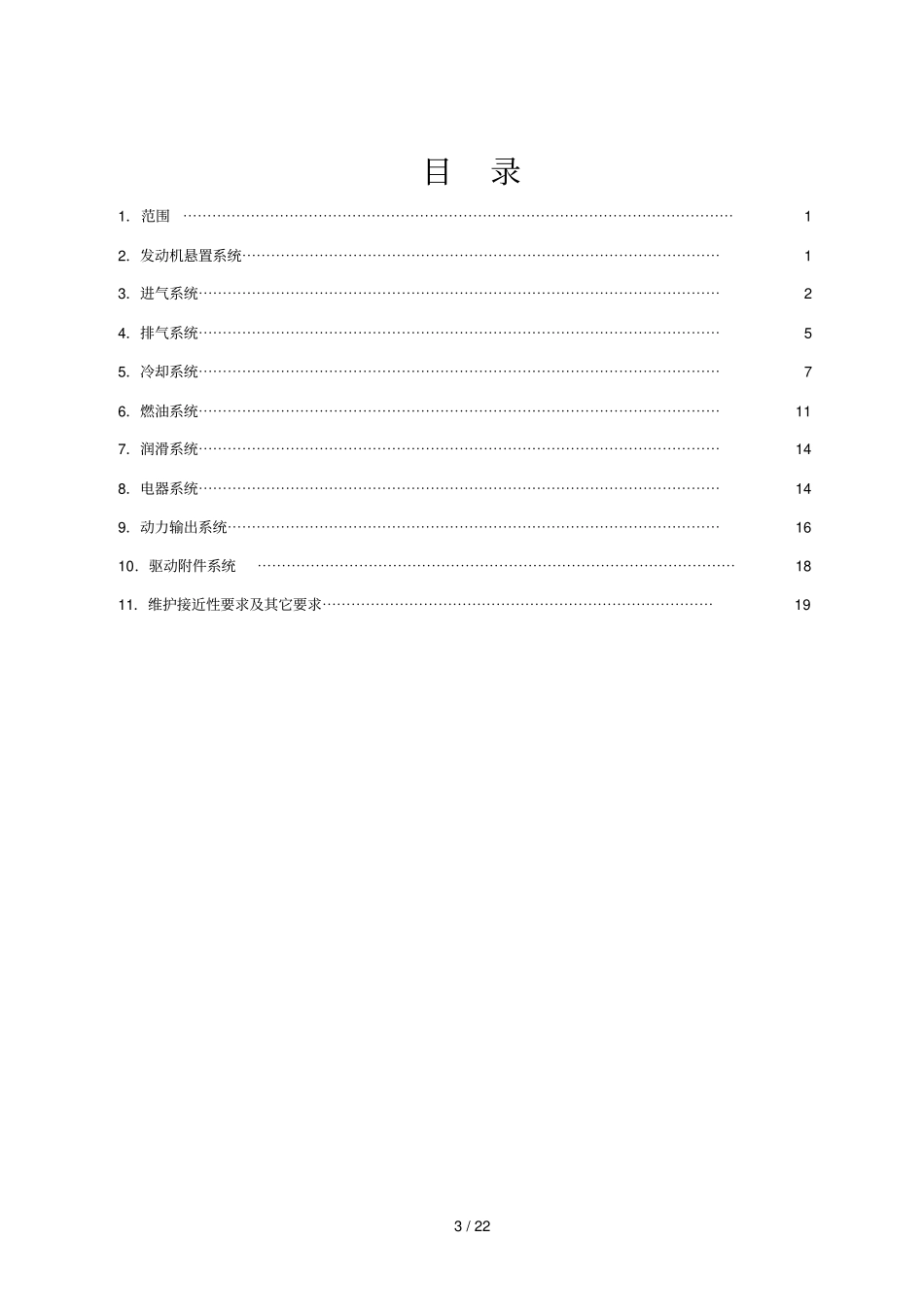

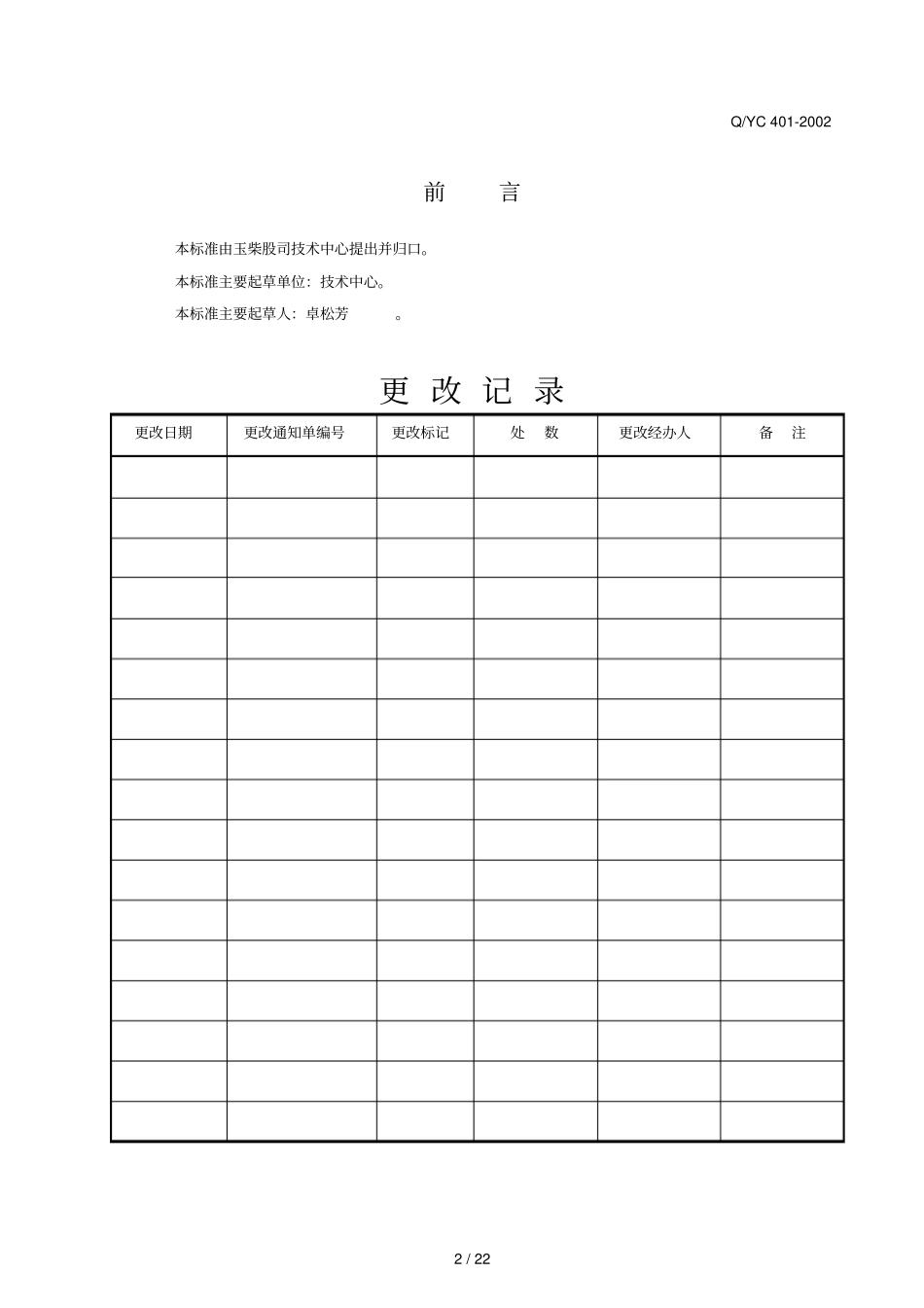

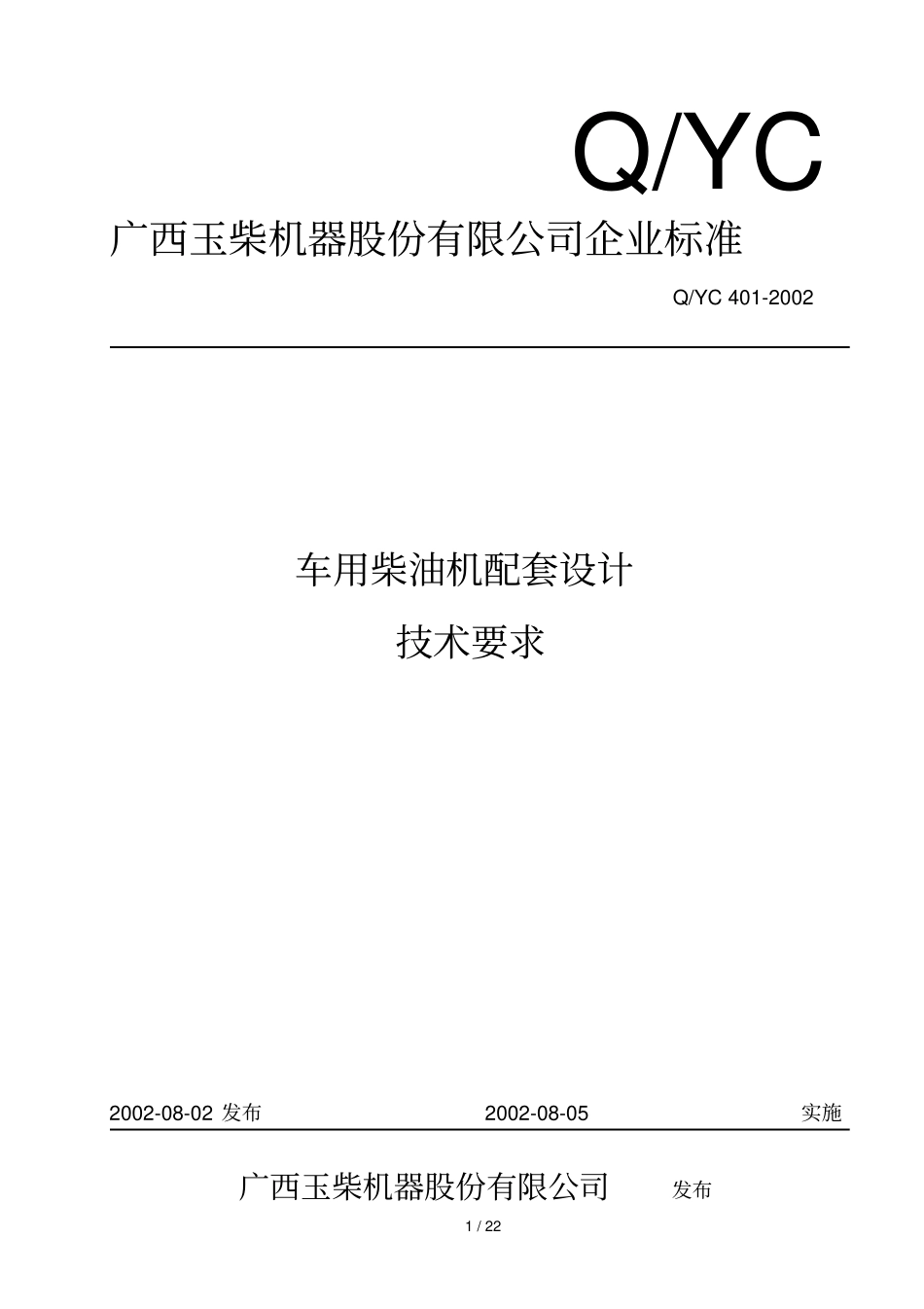

1 / 22 Q/YC 广西玉柴机器股份有限公司企业标准Q/YC 401-2002 车用柴油机配套设计技术要求2002-08-02 发布 2002-08-05实施广西玉柴机器股份有限公司发布2 / 22 Q/YC 401-2002 前言本标准由玉柴股司技术中心提出并归口。本标准主要起草单位：技术中心。本标准主要起草人：卓松芳。更 改 记 录更改日期更改通知单编号更改标记处数更改经办人备注3 / 22 目录1．范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 2．发动机悬置系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 3．进气系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 4．排气系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 5．冷却系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 6．燃油系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11 7．润滑系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14 8．电器系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14 9．动力输出系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16 10．驱动附件系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18 11．维护接近性要求及其它要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19 1 / 22 车用柴油机配套设计技术要求1 范围本标准规定了车用柴油机配套设计的技术要求，适用于车用柴油机的配套开发设计。2 发动机悬置系统2.1 发动机悬置设计必须满足下列要求：a) 发动机悬置软垫的自振频率应小于规定值；b) 限制发动机由于惯性、撞击或其它外力作用下产生的运动和位移，以避免发动机与底盘上的部件发生碰撞。2.2 悬置结合面位置悬置结合面位置见附录A( 规范性 )。2.3 发动机悬置的布置一般采用四点式布置，6112 系列前悬置对称布置在气缸体前端面；其它机型对称布置在气缸体两侧；后悬置对称布置在飞轮壳两侧。悬置软垫必须进行匹配选择，以避免发动机或悬置由于振动的激化而损坏，这一点在四缸机上和客车上特别重要。2.4 发动机悬置设计的注意事项2.4.1 对悬置软垫自振频率的要求2.4.1.1 发动机悬置的主要作用是隔离...
