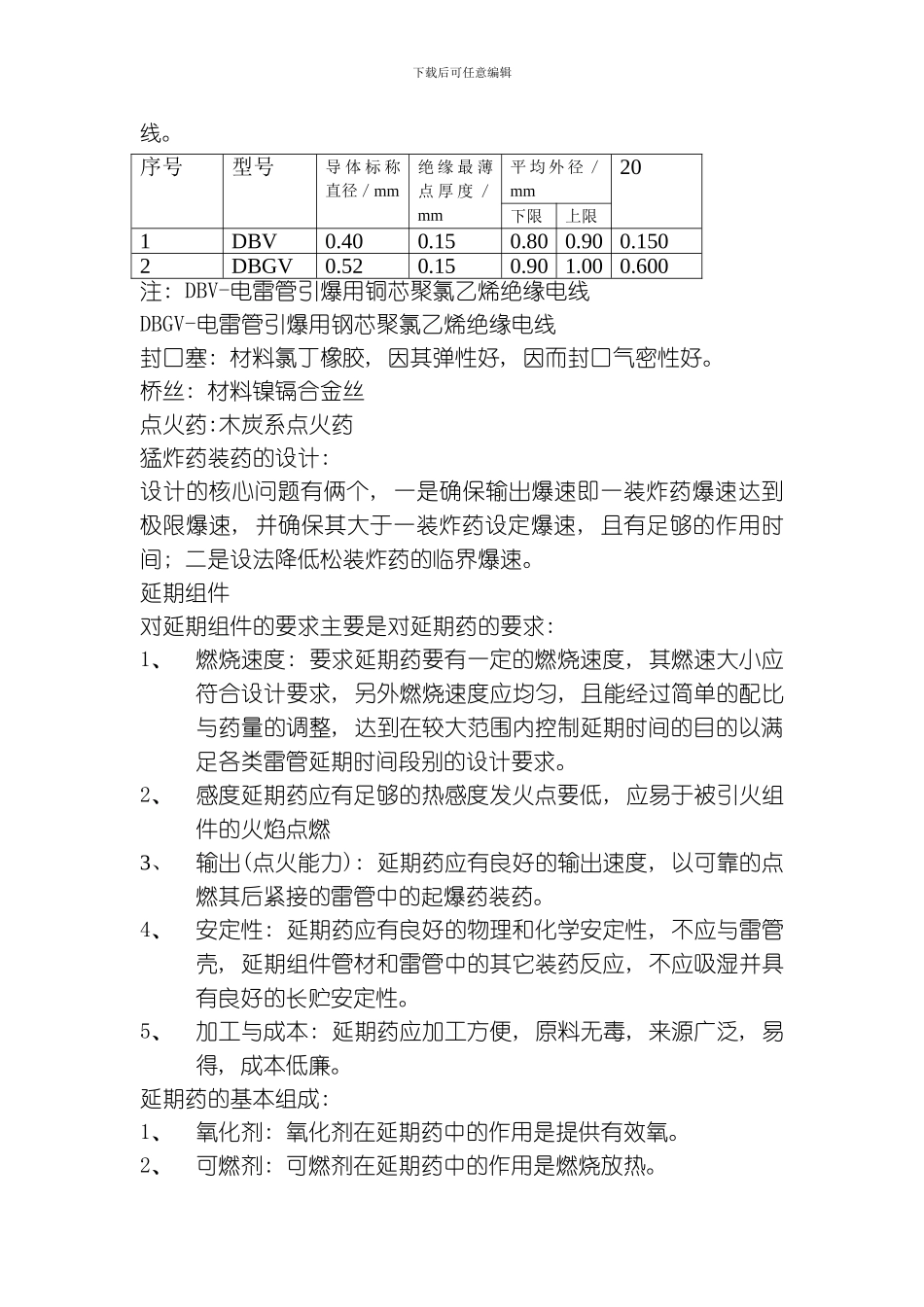

下载后可任意编辑延期普通导爆管雷管设计说明书导爆管雷管是由火雷管, 引火组件, 延期组件三部分组成。一、火雷管火雷管由四个部分组成, 即管壳, 加强帽, 起爆药和猛炸药。管壳: 材料纸质, 纸管壳易于卷制, 成本低, 但防潮性能差, 故采纳专用牛皮纸。内径 6.15mm~6.40mm加强帽: 材料铝质, 铝帽质软, 压合时较易变形, 压合时与冲头和管壳的摩擦作用较小, 有利于压合安全。传火孔直径 1.9mm~2.0mm电引火头是工业电管的引火组件电引火头由四部分组成: 脚线、 封口塞、 桥丝、 点火药。电引火头应符合下述基本要求: 1、在电流作用下能迅速可靠地发火, 并产生较强的火焰, 且火焰应持续一段时间, 但猛度应尽可小, 以可靠的点燃延期药或起爆药, 保证电雷管的发火可靠性; 2、每个电引火头的电学性能一致性好, 以保证电雷管的延期精度; 3、基本电学参数易于测定, 并可根据这些参数值预先设计电起爆网路; 4、起爆电源的功率一般不宜很大以便起爆器的携带和使用; 5、对静电和杂散电流及感应电应有足够的抵抗能力, 以便安全生产与使用; 6、在经受一定强度的震动与冲击后, 电性能应保持不变并仍能保证可靠发火; 7、在保质期内存放在一般条件下, 电性能应保持不变, 桥丝不应腐蚀, 点火要不应自行分解以致发火, 以确保产品的储存安定与安全; 8、制造方法简单, 原材料来源丰富, 成本低。脚线材质: 铜质, 因其绝缘层较厚, 绝缘性能较好, 不易造成偏芯下载后可任意编辑线。序号型号导 体 标 称直径／mm绝 缘 最 薄点 厚 度 ／mm平 均 外 径 ／mm20下限上限1DBV0.400.150.80 0.90 0.1502DBGV0.520.150.90 1.00 0.600注: DBV-电雷管引爆用铜芯聚氯乙烯绝缘电线DBGV-电雷管引爆用钢芯聚氯乙烯绝缘电线封口塞: 材料氯丁橡胶, 因其弹性好, 因而封口气密性好。桥丝: 材料镍镉合金丝点火药:木炭系点火药猛炸药装药的设计: 设计的核心问题有俩个, 一是确保输出爆速即一装炸药爆速达到极限爆速, 并确保其大于一装炸药设定爆速, 且有足够的作用时间; 二是设法降低松装炸药的临界爆速。延期组件对延期组件的要求主要是对延期药的要求: 1、燃烧速度: 要求延期药要有一定的燃烧速度, 其燃速大小应符合设计要求, 另外燃烧速度应均匀, 且能经过简单的配比与药量的调整, 达到在较大范围内控制延期时间的目的以满足各类雷管延期时间段别的设计要求。2、感度延期药应有足够的热感度发火点要低, 应易...
