建筑结构毕业设计总依据及设计步骤土木工程模板

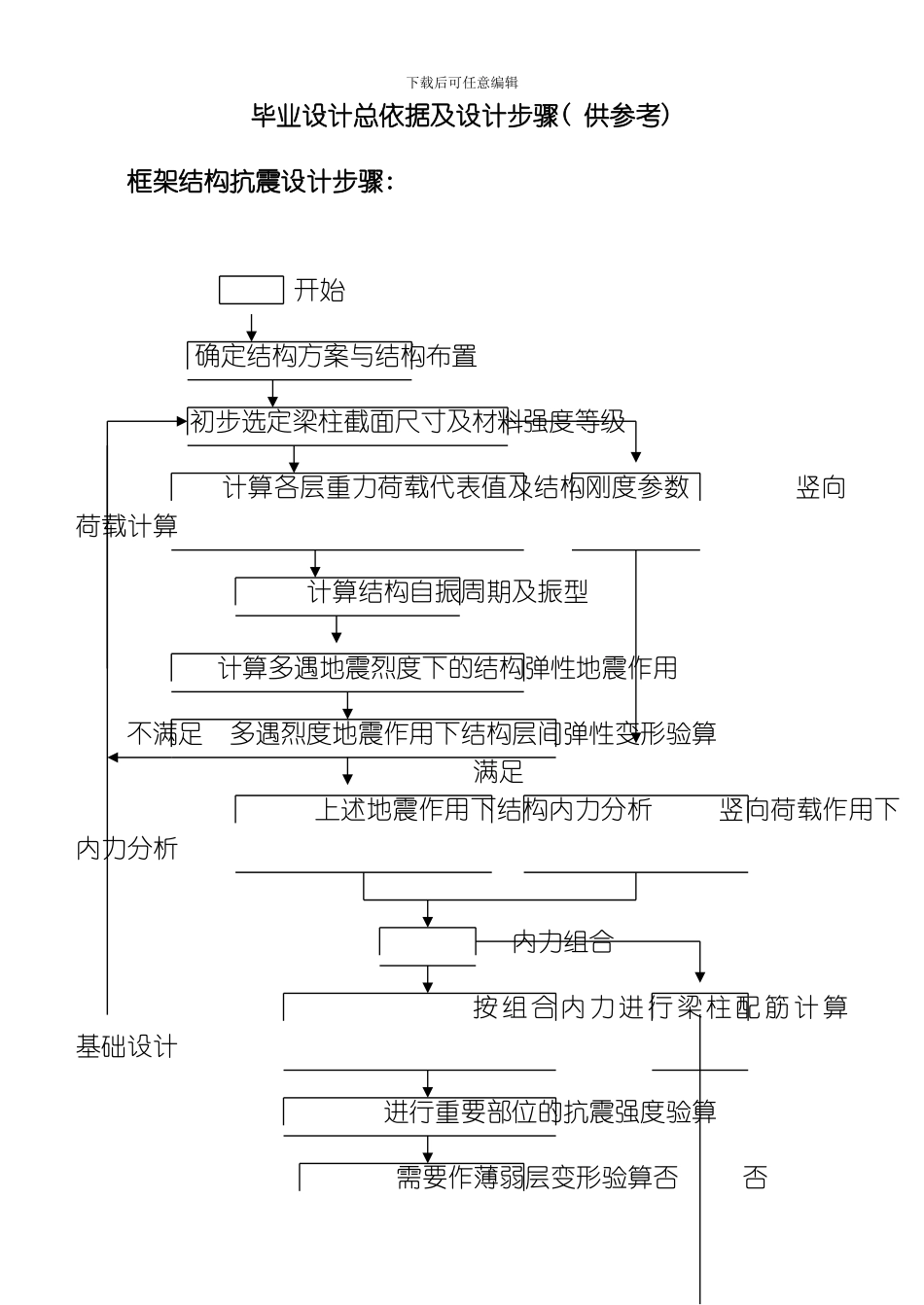

建筑结构毕业设计总依据及设计步骤土木工程模板_第1页
1/28

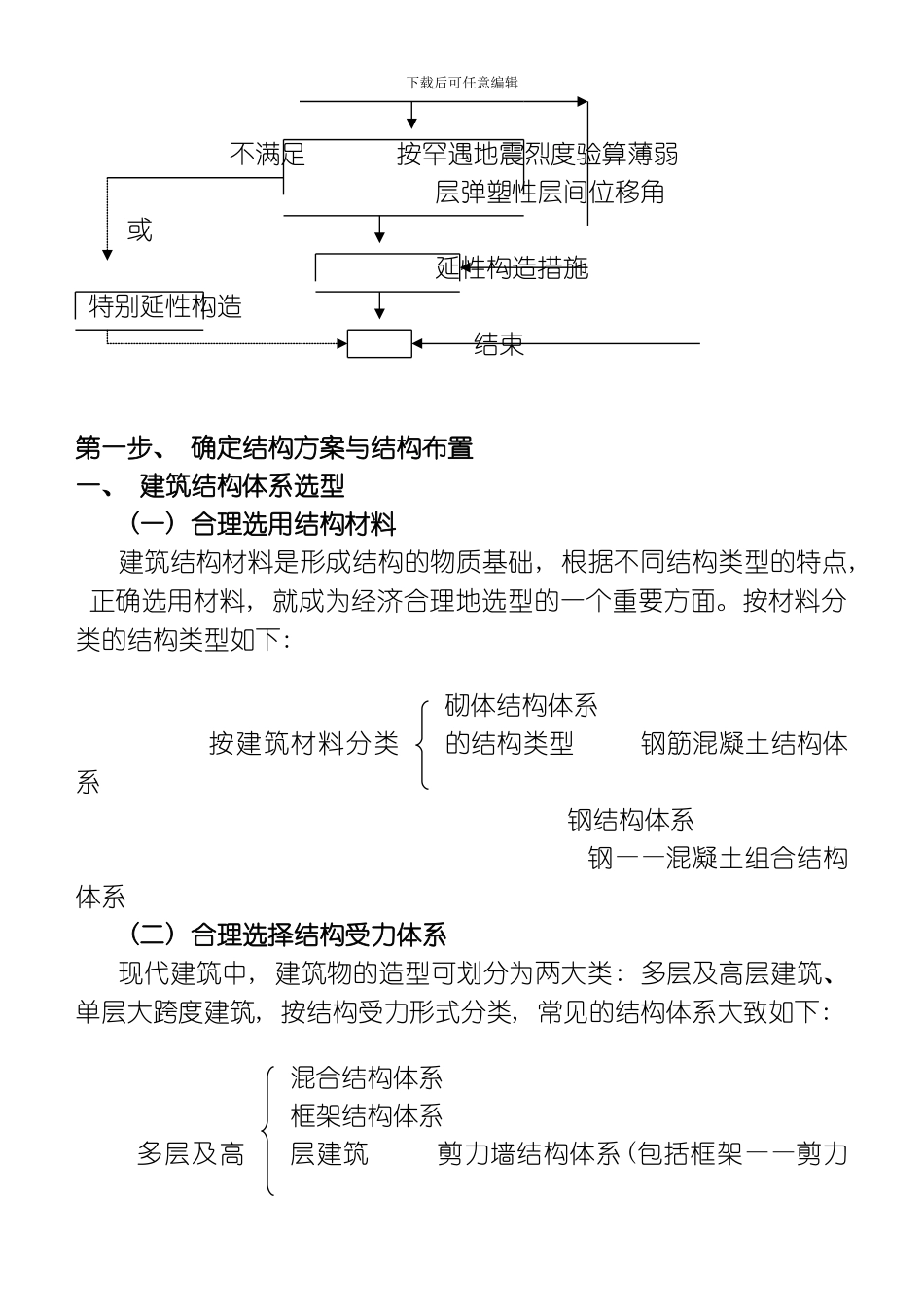

建筑结构毕业设计总依据及设计步骤土木工程模板_第2页
2/28

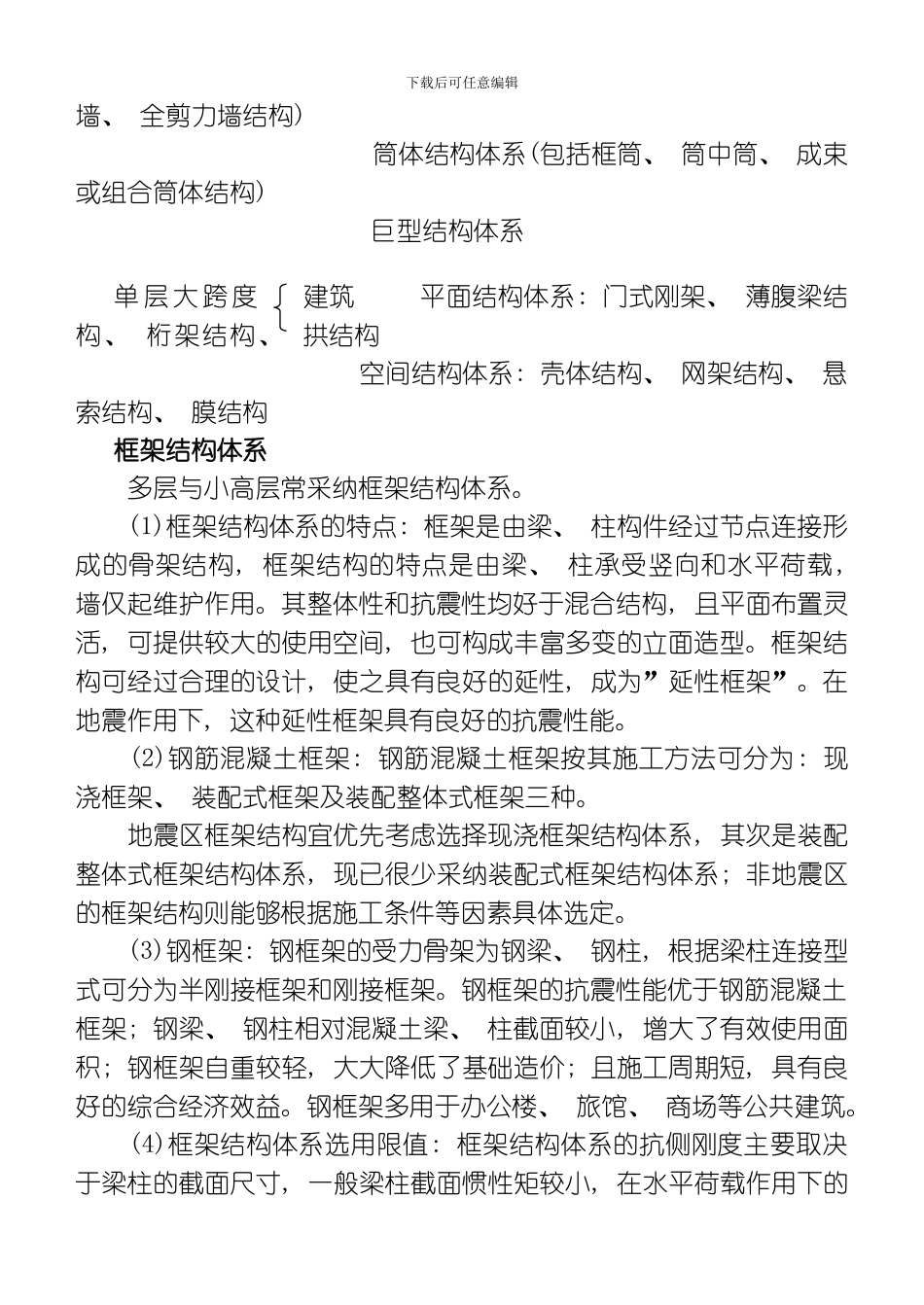

建筑结构毕业设计总依据及设计步骤土木工程模板_第3页
3/28
下载后可任意编辑毕业设计总依据及设计步骤( 供参考) 框架结构抗震设计步骤: 开始确定结构方案与结构布置初步选定梁柱截面尺寸及材料强度等级 计算各层重力荷载代表值及结构刚度参数 竖向荷载计算 计算结构自振周期及振型 计算多遇地震烈度下的结构弹性地震作用 不满足 多遇烈度地震作用下结构层间弹性变形验算 满足 上述地震作用下结构内力分析 竖向荷载作用下内力分析 内力组合 按组合内力进行梁柱配筋计算 基础设计 进行重要部位的抗震强度验算 需要作薄弱层变形验算否 否下载后可任意编辑 不满足 按罕遇地震烈度验算薄弱层弹塑性层间位移角 或 延性构造措施 特别延性构造 结束第一步、 确定结构方案与结构布置一、 建筑结构体系选型 (一) 合理选用结构材料建筑结构材料是形成结构的物质基础, 根据不同结构类型的特点, 正确选用材料, 就成为经济合理地选型的一个重要方面。按材料分类的结构类型如下: 砌体结构体系 按建筑材料分类的结构类型 钢筋混凝土结构体系 钢结构体系 钢——混凝土组合结构体系 (二) 合理选择结构受力体系现代建筑中, 建筑物的造型可划分为两大类: 多层及高层建筑、 单层大跨度建筑, 按结构受力形式分类, 常见的结构体系大致如下: 混合结构体系 框架结构体系 多层及高层建筑 剪力墙结构体系(包括框架——剪力下载后可任意编辑墙、 全剪力墙结构) 筒体结构体系(包括框筒、 筒中筒、 成束或组合筒体结构) 巨型结构体系单层大跨度建筑 平面结构体系: 门式刚架、 薄腹梁结构、 桁架结构、 拱结构 空间结构体系: 壳体结构、 网架结构、 悬索结构、 膜结构 框架结构体系 多层与小高层常采纳框架结构体系。 (1)框架结构体系的特点: 框架是由梁、 柱构件经过节点连接形成的骨架结构, 框架结构的特点是由梁、 柱承受竖向和水平荷载, 墙仅起维护作用。其整体性和抗震性均好于混合结构, 且平面布置灵活, 可提供较大的使用空间, 也可构成丰富多变的立面造型。框架结构可经过合理的设计, 使之具有良好的延性, 成为”延性框架”。在地震作用下, 这种延性框架具有良好的抗震性能。 (2)钢筋混凝土框架: 钢筋混凝土框架按其施工方法可分为: 现浇框架、 装配式框架及装配整体式框架三种。 地震区框架结构宜优先考虑选择现浇框架结构体系, 其次是装配整体式框架结构体系, 现已很少采纳装配式框架结构体系; 非地震区的框架结构则能够根据施工条件等因素...
