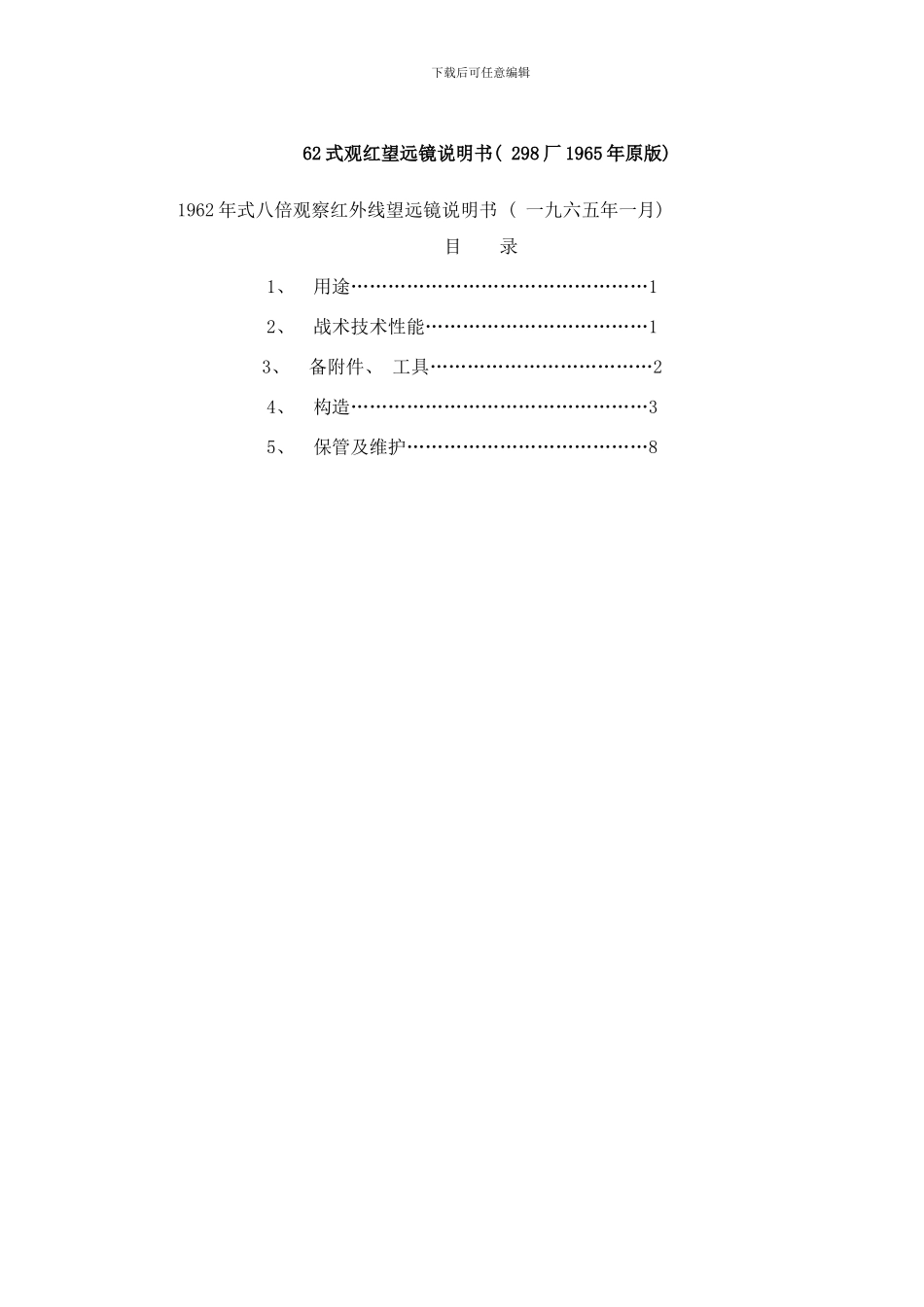

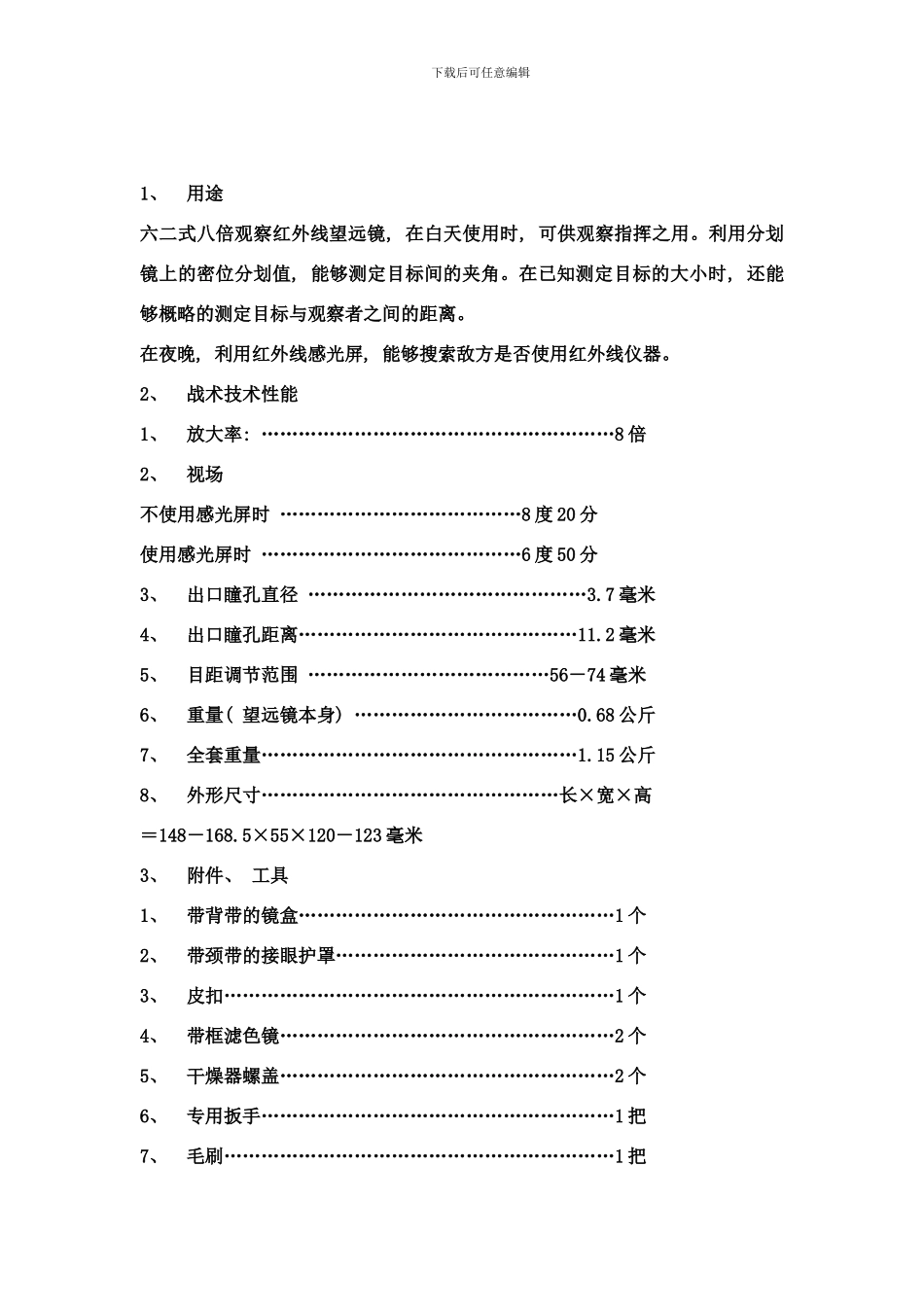

下载后可任意编辑62 式观红望远镜说明书( 298 厂 1965 年原版) 1962 年式八倍观察红外线望远镜说明书 ( 一九六五年一月) 目 录1、 用途…………………………………………12、 战术技术性能………………………………13、 备附件、 工具………………………………24、 构造…………………………………………35、 保管及维护…………………………………8下载后可任意编辑1、 用途六二式八倍观察红外线望远镜, 在白天使用时, 可供观察指挥之用。利用分划镜上的密位分划值, 能够测定目标间的夹角。在已知测定目标的大小时, 还能够概略的测定目标与观察者之间的距离。在夜晚, 利用红外线感光屏, 能够搜索敌方是否使用红外线仪器。2、 战术技术性能1、 放大率: …………………………………………………8 倍2、 视场不使用感光屏时 …………………………………8 度 20 分使用感光屏时 ……………………………………6 度 50 分3、 出口瞳孔直径 ………………………………………3.7 毫米4、 出口瞳孔距离………………………………………11.2 毫米5、 目距调节范围 …………………………………56－74 毫米6、 重量( 望远镜本身) ………………………………0.68 公斤7、 全套重量……………………………………………1.15 公斤8、 外形尺寸…………………………………………长×宽×高＝148－168.5×55×120－123 毫米3、 附件、 工具1、 带背带的镜盒……………………………………………1 个2、 带颈带的接眼护罩………………………………………1 个3、 皮扣………………………………………………………1 个4、 带框滤色镜………………………………………………2 个5、 干燥器螺盖………………………………………………2 个6、 专用扳手…………………………………………………1 把7、 毛刷………………………………………………………1 把下载后可任意编辑8、 擦布………………………………………………………1 块9、 说明书……………………………………………………1 份4、 构造下载后可任意编辑从图 1 能够看出左右两镜筒的光学系统基本相同, 其区别仅仅在于左镜筒内没有分划镜( 7) , 但比右镜筒多了一块透紫外线滤镜( 4) 和一块感光屏( 5) 。其工作原理如下: 白天使用时( 不用感光屏) , 远方的物体经过物镜( 1) , 转像棱镜( 2) ( 3) 成像在分划镜( 7) 上...
