化工设备安装监理实施细则VIP免费

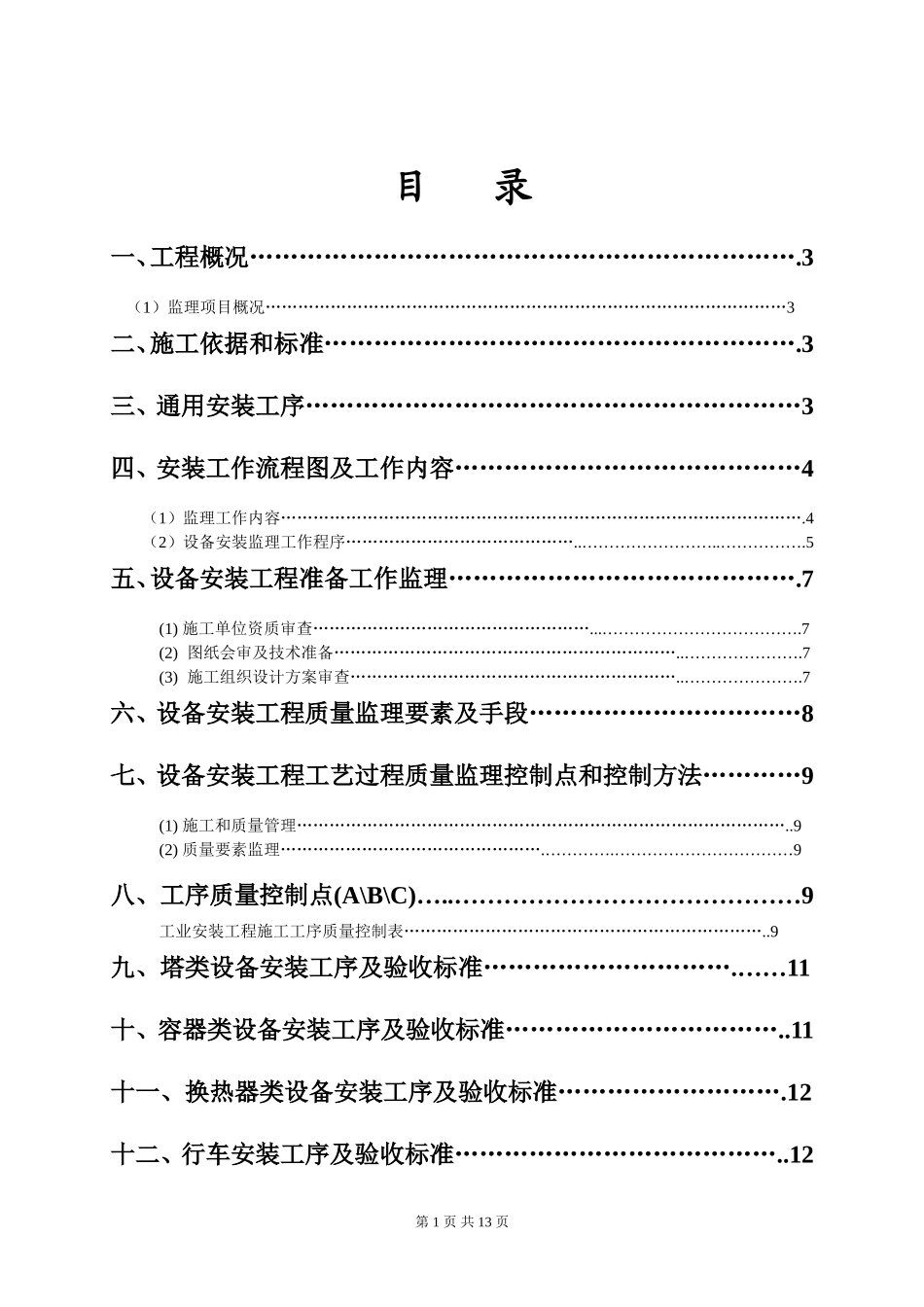

目录一、工程概况………………………………………………………….3（1）监理项目概况……………………………………………………………………………………3二、施工依据和标准………………………………………………….3三、通用安装工序……………………………………………………3四、安装工作流程图及工作内容……………………………………4（1）监理工作内容…………………………………………………………………………………….4（2）设备安装监理工作程序……………………………………..……………………..…………….5五、设备安装工程准备工作监理…………………………………….7(1)施工单位资质审查……………………………………………...……………………………….7(2)图纸会审及技术准备………………………………………………………..………………….7(3)施工组织设计方案审查……………………………………………………..………………….7六、设备安装工程质量监理要素及手段……………………………8七、设备安装工程工艺过程质量监理控制点和控制方法…………9(1)施工和质量管理………………………………………………………………………………..9(2)质量要素监理………………………………………….………….……………………………9八、工序质量控制点(A\B\C)…..……………………………………9工业安装工程施工工序质量控制表…………………………………………………………..9九、塔类设备安装工序及验收标准………………………….……11十、容器类设备安装工序及验收标准……………………………..11十一、换热器类设备安装工序及验收标准……………………….12十二、行车安装工序及验收标准…………………………………..12第1页共13页十三、压缩机安装工序及验收标准………………………………13第2页共13页一、工程概况：XXX化工80万吨/年甲醇项目的空分装置，压缩厂房，合成装置，氢回收，精馏系统冷冻站五个单位工程共有设备76台，静设备48台，（最高的静设备有60米高）；动设备27台，（压缩机有2台）；行车1台。设备类型大致分为塔类，泵类，容器类，换热器类，压缩机类，行车类六类。此项工程的特点为施工工期紧，框架跨度大，安装位置高，危险性大，且钢结构与设备安装交叉进行，设备安装难度较大，为确保施工安全、优质；确保各控制点按时到达，特编制本细则。监理项目概况：1、项目名称：XXX化工80万吨/年甲醇项目2、建设单位：XXX能化能化有限公司3、设计单位：XX设计院XXX设计院4、总承包单位：中国化学工程第X、XX、XX建设公司，XX三十七处X部、X部、X部、XX建安公司，XX工程公司、中石油第X安装公司5、建设地点：陕西榆林XXXX。6、计划设备安装工程投资：7、计划设备安装工程开工工期：年XXXX月XX日8、计划设备安装工程完工日期：年XXXX月XX日9、工程设备安装总工期：个月10专业监理范围：设备安装工程的监理、施工阶段的质量、进度、投资监理控制，并做好合同和信息管理；搞好协调、配合工作；监督施工单位安全生产文明施二、施工依据和标准1、《GB50278-98起重设备安装工程施工及验收规范》2、《GB50275-98压缩机风机泵安装工程施工及验收规范》3、《GB50231-98机械设备安装工程施工及验收规范》4、《HGJ208-83高压化工设备施工及验收规范》5、《HGJ209-83中低压化工设备施工及验收规范》6已批准的本工程【监理规划】7施工图、设计文件和技术资料8已批准的本工程施工组织设计三、通用安装工序1、图纸会审、工艺流程图、设备布置图、设备装备图、设备厂家提供的技术资料全面熟悉，设备主要管口的方位、流程熟悉。2、础验收、对照图纸检查基础的形位尺寸进行检查，包括基础的中心线、标高、预埋（预留）地脚螺栓等进行检查并作好记录。3、箱检查根据设备厂家提供的资料对设备进行开箱检查，检查合格证、安装使用说明书、检查设备外观、几何尺寸、精加工面损坏锈蚀等情况，并作好开箱记录。4、础放线根据设备布置图在基础上放出设备中心线、支承座外形尺寸、垫铁位置。5、础处理把垫铁位置铲平，使得垫铁摆放平稳。其余铲成麻面。6、设备就位选用合理的吊装方...
