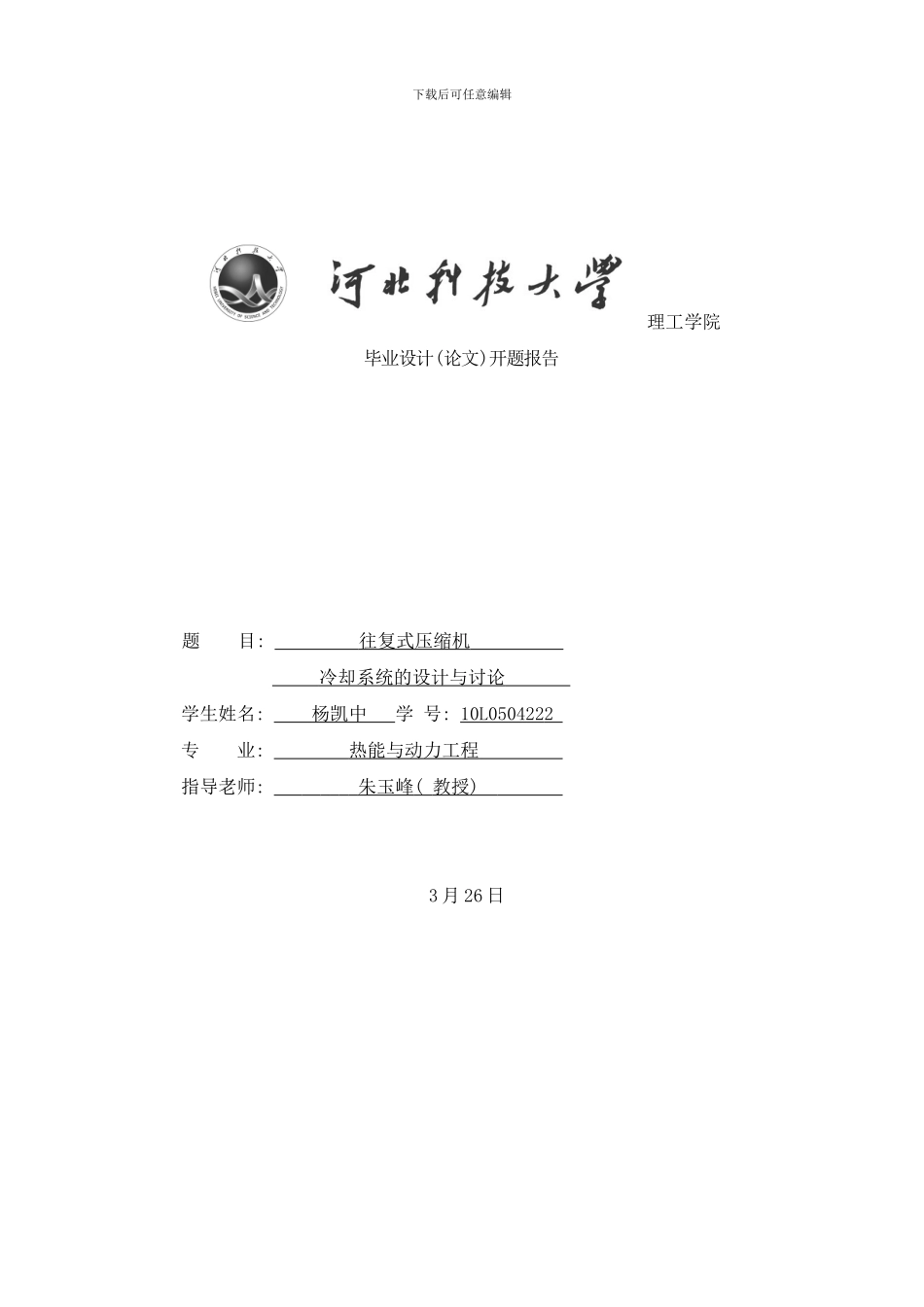

下载后可任意编辑理工学院毕业设计(论文)开题报告题 目: 往复式压缩机 冷却系统的设计与讨论 学生姓名: 杨凯中 学 号: 10L050422 2 专 业: 热能与动力工程 指导老师: 朱玉峰 ( 教授 ) 3 月 26 日下载后可任意编辑１ 文献综述压缩机在石油、 化工、 机械、 采矿、 制冷、 制药、 冶金、 建筑、 土木、 食品和国防等工业部门得到广泛应用。冷却系统是压缩机的重要组成部分之一, 它的优劣直接影响着压缩机的性能和正常操作, 因此对冷却系统的设计应予以足够重视。当前中国大量生产和应用的压缩机的冷却部件技术十分落后, 大都处于20世纪50~60年代水平。然而冷却器在多级压缩机中起着举足轻重的作用, 对压缩机的结构、 性能、 经济性、 成本和安全操作等都有影响。国产压缩机冷却系统与国外产品相比差距很大 , 主要是冷却性能不佳。对于水冷压缩机, 由于冷却系统性能差, 操作工人只有开大水阀、 加大冷却水量以提高其冷却能力, 因此国产机组的耗水量往往是国外机组的3倍多。绝大多数石油化工、 化工气体压缩机所用的级间冷却器多数仍沿用光滑管作为传热元件。1.1 水冷式冷却系统1.1.1 水冷式冷却系统分类水冷式冷却系统可分为 3 类[1]:(1)串联式冷却系统 冷却水首先进入中间冷却器, 经过一级气缸水套, 再经过二级气缸水套, 这样有利于提高温度系数, 保证压缩机的排气量, 最后经后冷器排出。该系统结构简单、 耗水量小, 但发生故障时不便于检修, 一般见于两级压缩机。(2)并联式冷却系统 冷却水从总水管分别流到每一应予冷却的部分( 各级气缸、 中冷器) , 最后经总溢水槽汇入总泄水管。由于进入中冷器的均为最冷的水, 故冷却效果好, 且各部分的水量、 水温均可调节, 查找故障方便, 但管线复杂, 水耗高, 可用于级数多的压缩机。(3)混联式冷却系统 每一中冷器与其相应的气缸水套构成串联系统, 而各级之间为并联系统。该系统具有串联和并联两者的优点, 冷却水利用合理, 各级间具有相同的回冷完善程度, 综合性能较佳。1.1.2 水冷式冷却器当前常见的水冷式冷却器有管壳式、 元件式、 套管式和蛇管式等[2]。管壳式冷却器由外壳和管束组成, 冷却器的传热系数和水在管内还是关外流动有很大关系, 因为气体容易冷凝。因此, 可使冷却水走管外, 而气体走管内, 气体流动速度得到提高。这样能够大大增加传热系数。另外经过增加换热面积也能够增加传热系数。传统的换热管都是采纳光...
