现浇板式普通楼梯设计分析

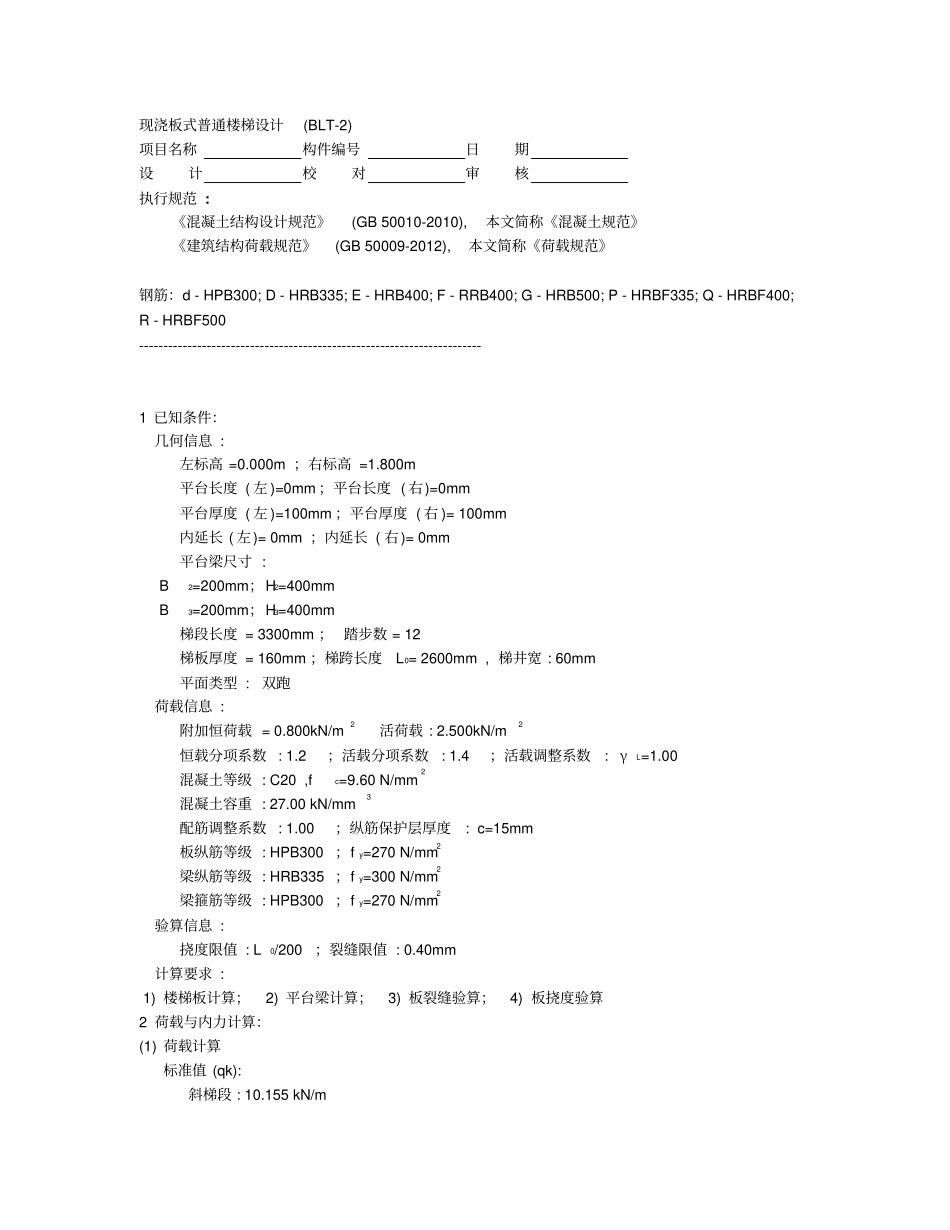

现浇板式普通楼梯设计(BLT-2) 项目名称构件编号日期设计校对审核执行规范 : 《混凝土结构设计规范》(GB 50010-2010), 本文简称《混凝土规范》《建筑结构荷载规范》(GB 50009-2012), 本文简称《荷载规范》钢筋：d - HPB300; D - HRB335; E - HRB400; F - RRB400; G - HRB500; P - HRBF335; Q - HRBF400; R - HRBF500 ----------------------------------------------------------------------- 1 已知条件：几何信息 : 左标高 =0.000m ；右标高 =1.800m 平台长度 ( 左 )=0mm ；平台长度 ( 右)=0mm 平台厚度 ( 左 )=100mm ；平台厚度 ( 右 )= 100mm 内延长 ( 左)= 0mm ；内延长 ( 右)= 0mm 平台梁尺寸 : B2=200mm ；H2=400mm B3=200mm ；H3=400mm 梯段长度 = 3300mm ； 踏步数 = 12 梯板厚度 = 160mm ；梯跨长度L0= 2600mm , 梯井宽 : 60mm 平面类型 : 双跑荷载信息 : 附加恒荷载 = 0.800kN/m2活荷载 : 2.500kN/m2 恒载分项系数 : 1.2 ；活载分项系数: 1.4 ；活载调整系数: γL=1.00 混凝土等级 : C20 ,fc=9.60 N/mm2 混凝土容重 : 27.00 kN/mm3 配筋调整系数 : 1.00 ；纵筋保护层厚度: c=15mm 板纵筋等级 : HPB300 ；f y=270 N/mm2梁纵筋等级 : HRB335 ；f y=300 N/mm2梁箍筋等级 : HPB300 ；f y=270 N/mm2验算信息 : 挠度限值 : L0/200 ；裂缝限值 : 0.40mm 计算要求 : 1) 楼梯板计算； 2) 平台梁计算； 3) 板裂缝验算； 4) 板挠度验算2 荷载与内力计算：(1) 荷载计算标准值 (qk): 斜梯段 : 10.155 kN/m 设计值 (q): 斜梯段 : 12.686 kN/m 准永久值 (qe): 斜梯段 : 8.905 kN/m (2) 内力计算 : a.楼梯板 : 矩阵位移法求解。3 计算结果：计算说明 : (a)简化方法 : 取板沿着宽度方向单位长度的板带 (b)计算方法 : 矩阵位移法单位说明 : 弯矩:kN.m/m 剪力:kN/m 挠度:mm 纵筋面积 :mm2/m 截面尺寸 :mm×mm 裂缝:mm 板段配筋计算结果: ---------------------------------------------------------------------------------- 计算板段 -1( 斜梯段 ): 截面 B× H = 1000 ×160 截面: 左中右弯矩(M): -0.000 19.425 -0.000 剪力(V): 19.742 -0.000 -19.742 截面验算 : Vmax=19.74kN < 0.7β hftbh0=107.80kN 截面满足上部计...
