理正软件操作

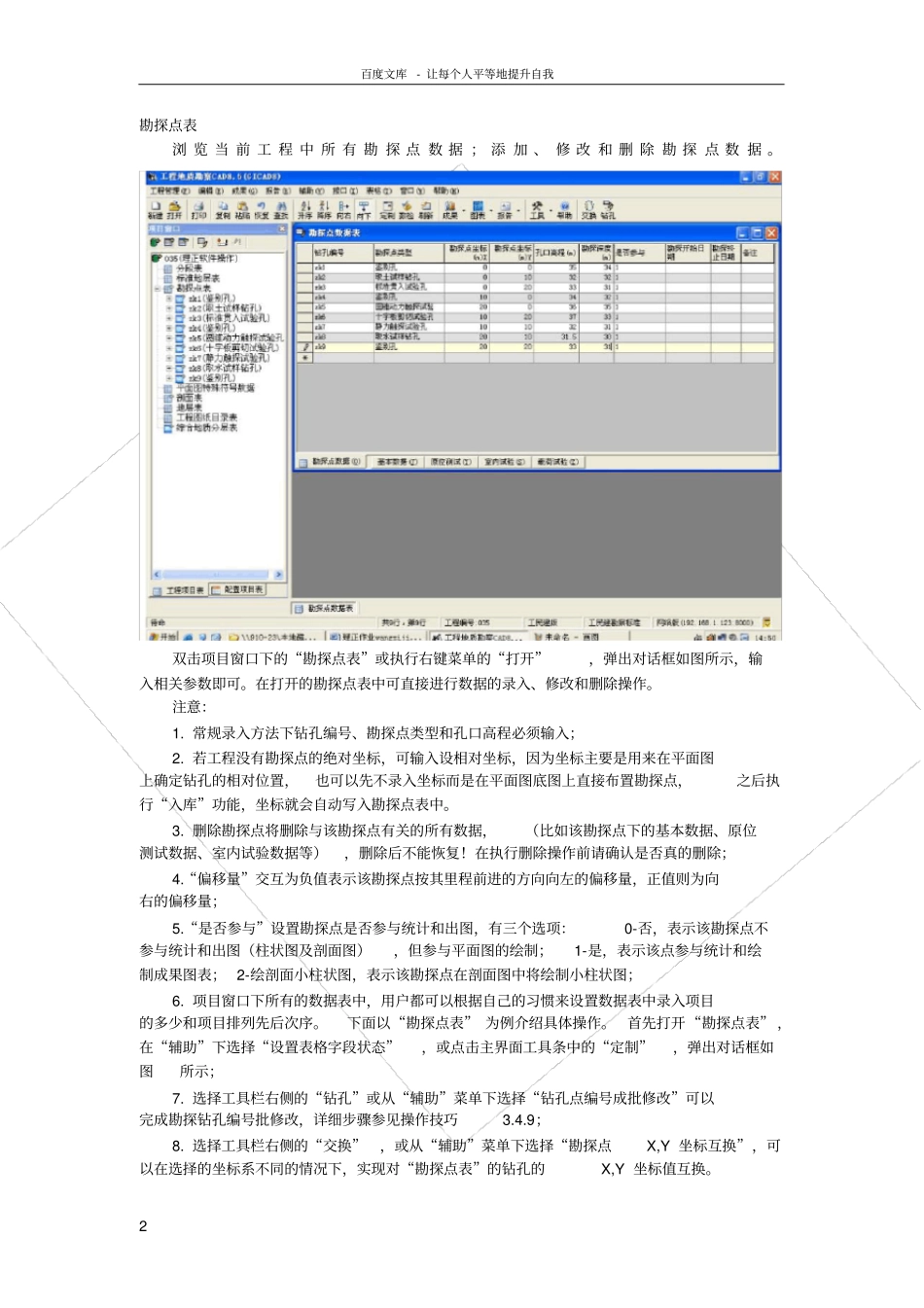

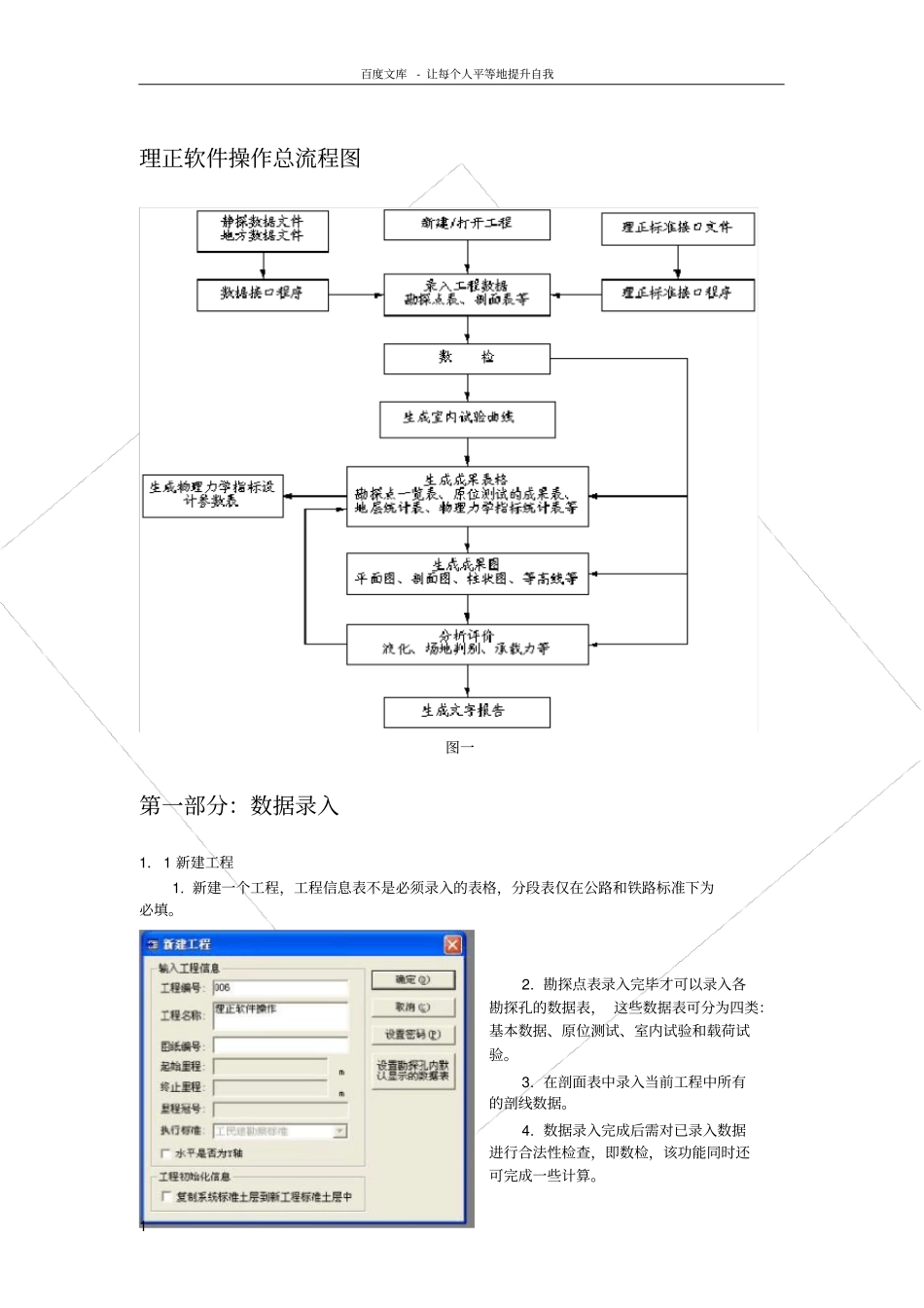

百度文库- 让每个人平等地提升自我1 理正软件操作总流程图图一第一部分：数据录入1．1 新建工程1. 新建一个工程，工程信息表不是必须录入的表格，分段表仅在公路和铁路标准下为必填。2. 勘探点表录入完毕才可以录入各勘探孔的数据表， 这些数据表可分为四类：基本数据、原位测试、室内试验和载荷试验。3. 在剖面表中录入当前工程中所有的剖线数据。4. 数据录入完成后需对已录入数据进行合法性检查，即数检，该功能同时还可完成一些计算。百度文库- 让每个人平等地提升自我2 勘探点表浏 览 当 前 工 程 中 所 有 勘 探 点 数 据 ； 添 加 、 修 改 和 删 除 勘 探 点 数 据 。双击项目窗口下的“勘探点表”或执行右键菜单的“打开”，弹出对话框如图所示，输入相关参数即可。在打开的勘探点表中可直接进行数据的录入、修改和删除操作。注意：1. 常规录入方法下钻孔编号、勘探点类型和孔口高程必须输入；2. 若工程没有勘探点的绝对坐标，可输入设相对坐标，因为坐标主要是用来在平面图上确定钻孔的相对位置，也可以先不录入坐标而是在平面图底图上直接布置勘探点，之后执行“入库”功能，坐标就会自动写入勘探点表中。3. 删除勘探点将删除与该勘探点有关的所有数据，（比如该勘探点下的基本数据、原位测试数据、室内试验数据等），删除后不能恢复！在执行删除操作前请确认是否真的删除；4.“偏移量”交互为负值表示该勘探点按其里程前进的方向向左的偏移量，正值则为向右的偏移量；5.“是否参与”设置勘探点是否参与统计和出图，有三个选项：0-否，表示该勘探点不参与统计和出图（柱状图及剖面图），但参与平面图的绘制；1-是，表示该点参与统计和绘制成果图表； 2-绘剖面小柱状图，表示该勘探点在剖面图中将绘制小柱状图；6. 项目窗口下所有的数据表中，用户都可以根据自己的习惯来设置数据表中录入项目的多少和项目排列先后次序。下面以“勘探点表” 为例介绍具体操作。 首先打开“勘探点表” ，在“辅助”下选择“设置表格字段状态”，或点击主界面工具条中的“定制”，弹出对话框如图所示；7. 选择工具栏右侧的“钻孔”或从“辅助”菜单下选择“钻孔点编号成批修改”可以完成勘探钻孔编号批修改，详细步骤参见操作技巧3.4.9；8. 选择工具栏右侧的“交换”，或从“辅助”菜单下选择“勘探点X,Y 坐标互换”，可以在选择的坐标系不同的情况下，实现对“勘探点表”的钻孔的X,Y 坐标值互换。百度文...
