悬挑式外脚手架施工方案专家论证模板

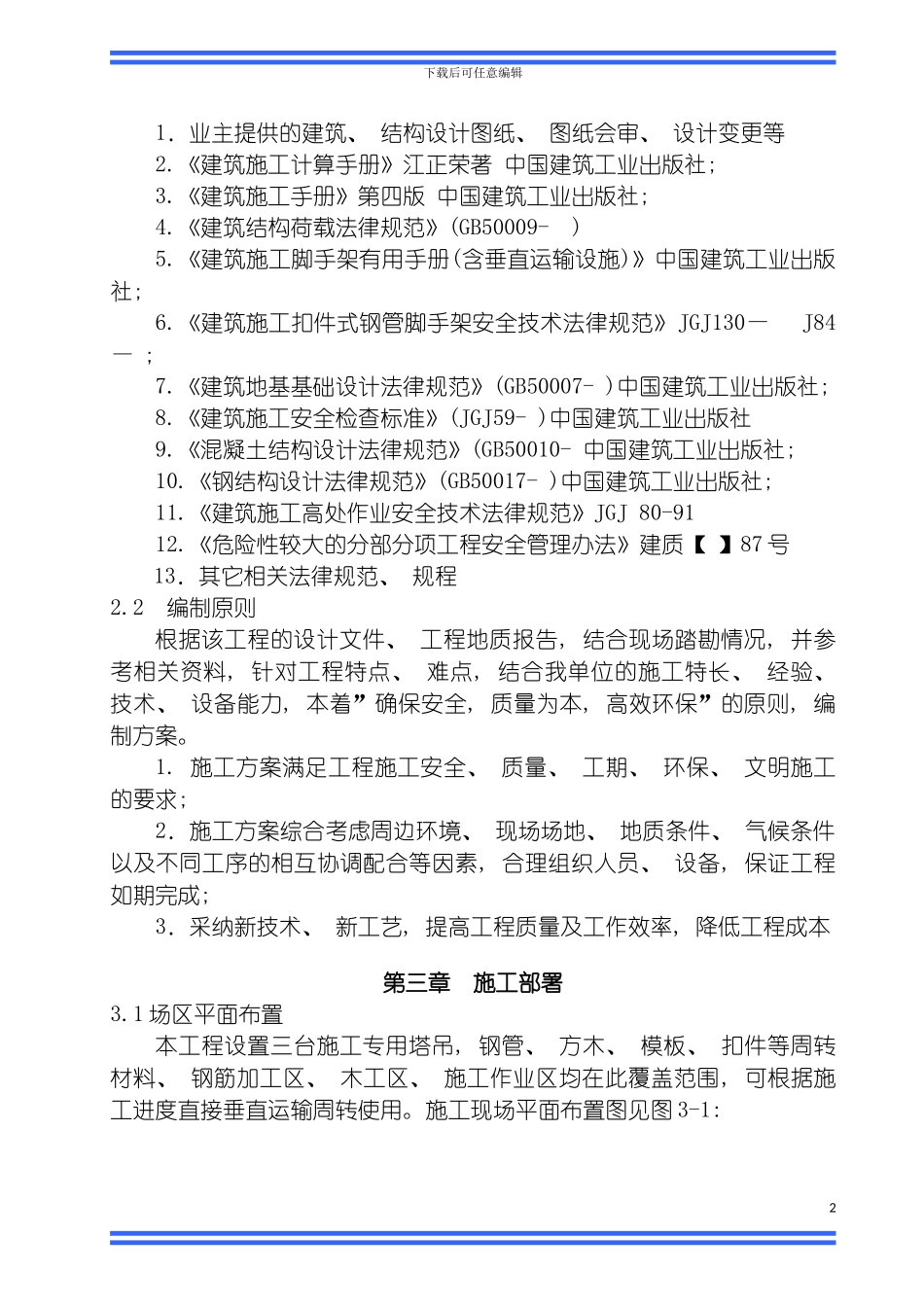

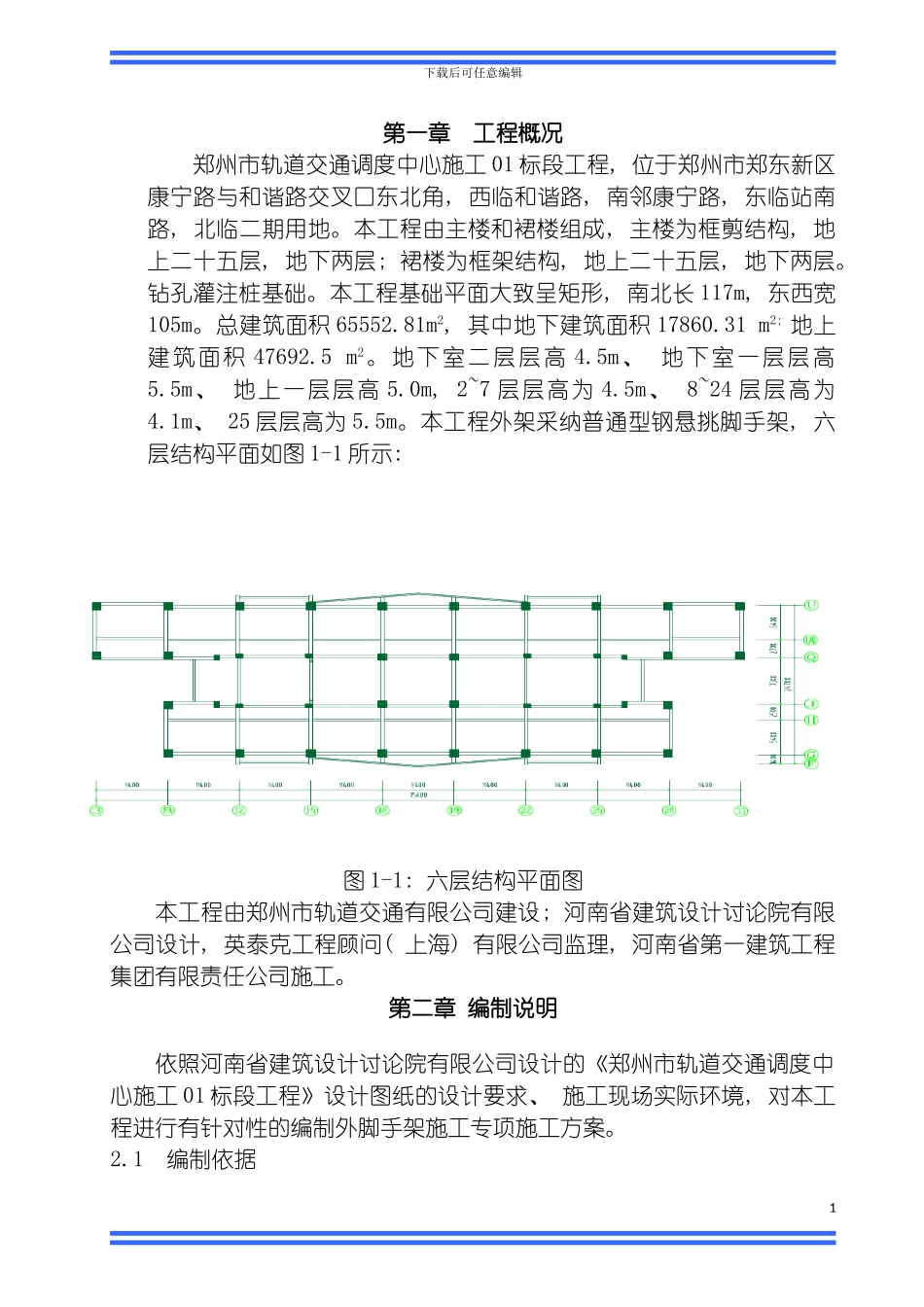

下载后可任意编辑悬挑式外脚手架施工方案专家论证1下载后可任意编辑第一章 工程概况郑州市轨道交通调度中心施工 01 标段工程, 位于郑州市郑东新区康宁路与和谐路交叉口东北角, 西临和谐路, 南邻康宁路, 东临站南路, 北临二期用地。本工程由主楼和裙楼组成, 主楼为框剪结构, 地上二十五层, 地下两层; 裙楼为框架结构, 地上二十五层, 地下两层。钻孔灌注桩基础。本工程基础平面大致呈矩形, 南北长 117m, 东西宽105m。总建筑面积 65552.81m2, 其中地下建筑面积 17860.31 m2; 地上建筑面积 47692.5 m2。地下室二层层高 4.5m、 地下室一层层高5.5m、 地上一层层高 5.0m, 2~7 层层高为 4.5m、 8~24 层层高为4.1m、 25 层层高为 5.5m。本工程外架采纳普通型钢悬挑脚手架, 六层结构平面如图 1-1 所示: 图 1-1: 六层结构平面图本工程由郑州市轨道交通有限公司建设; 河南省建筑设计讨论院有限公司设计, 英泰克工程顾问( 上海) 有限公司监理, 河南省第一建筑工程集团有限责任公司施工。第二章 编制说明依照河南省建筑设计讨论院有限公司设计的《郑州市轨道交通调度中心施工 01 标段工程》设计图纸的设计要求、 施工现场实际环境, 对本工程进行有针对性的编制外脚手架施工专项施工方案。2.1 编制依据1下载后可任意编辑1．业主提供的建筑、 结构设计图纸、 图纸会审、 设计变更等2.《建筑施工计算手册》江正荣著 中国建筑工业出版社; 3.《建筑施工手册》第四版 中国建筑工业出版社; 4.《建筑结构荷载法律规范》(GB50009- )5.《建筑施工脚手架有用手册(含垂直运输设施)》中国建筑工业出版社; 6.《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130— J84— ; 7.《建筑地基基础设计法律规范》(GB50007- )中国建筑工业出版社; 8.《建筑施工安全检查标准》(JGJ59- )中国建筑工业出版社9.《混凝土结构设计法律规范》(GB50010- 中国建筑工业出版社; 10.《钢结构设计法律规范》(GB50017- )中国建筑工业出版社; 11.《建筑施工高处作业安全技术法律规范》JGJ 80-9112.《危险性较大的分部分项工程安全管理办法》建质【 】87 号13．其它相关法律规范、 规程2.2 编制原则根据该工程的设计文件、 工程地质报告, 结合现场踏勘情况, 并参考相关资料, 针对工程特点、 难点, 结合我单位的施工特长、 经验、 技术、 设备能力, 本着”确保安全, 质量为本, 高效环保”的原则, 编制方案...
