生产车间地标线使用规范

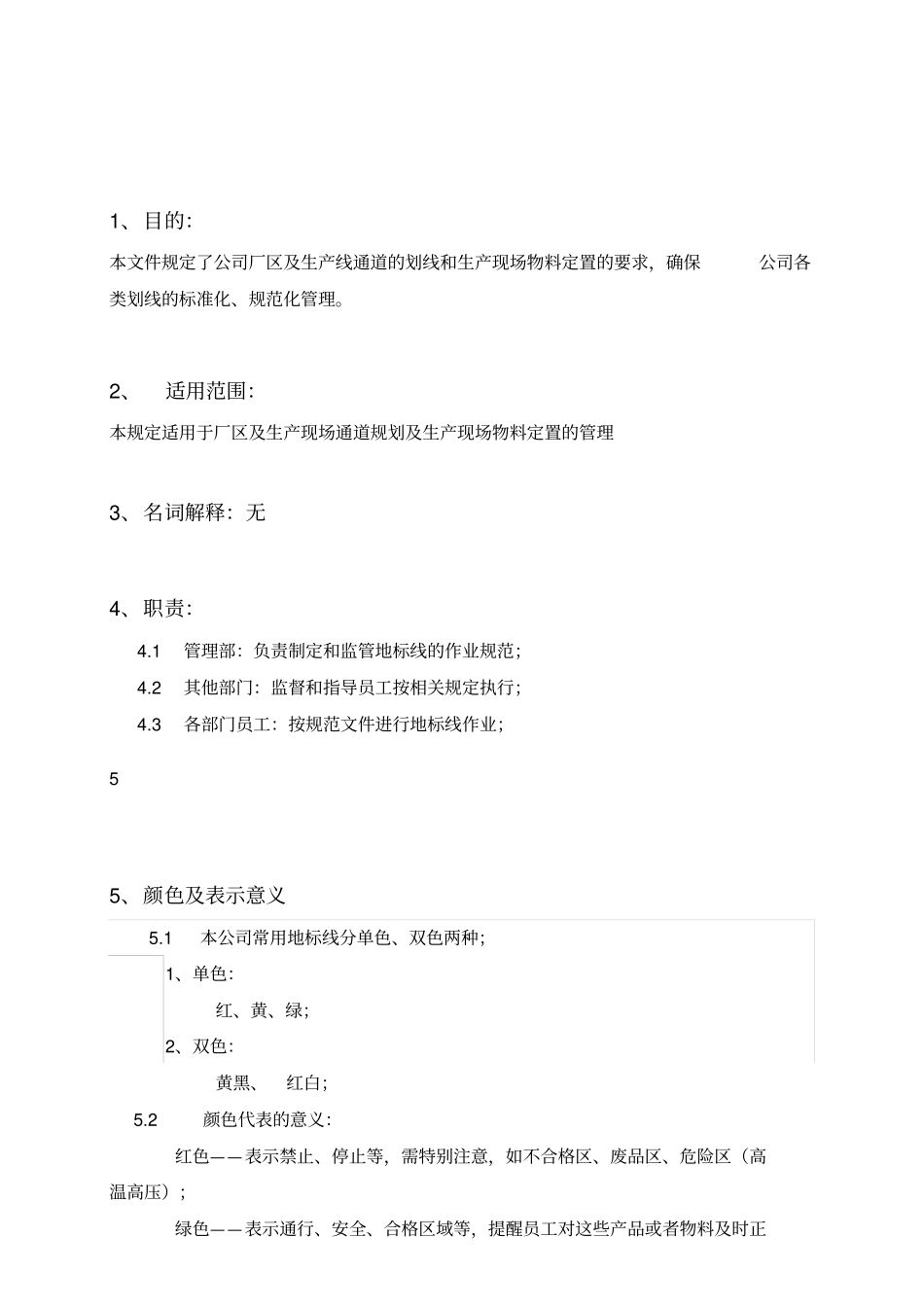

生产车间地标线使用规范_第1页
1/4

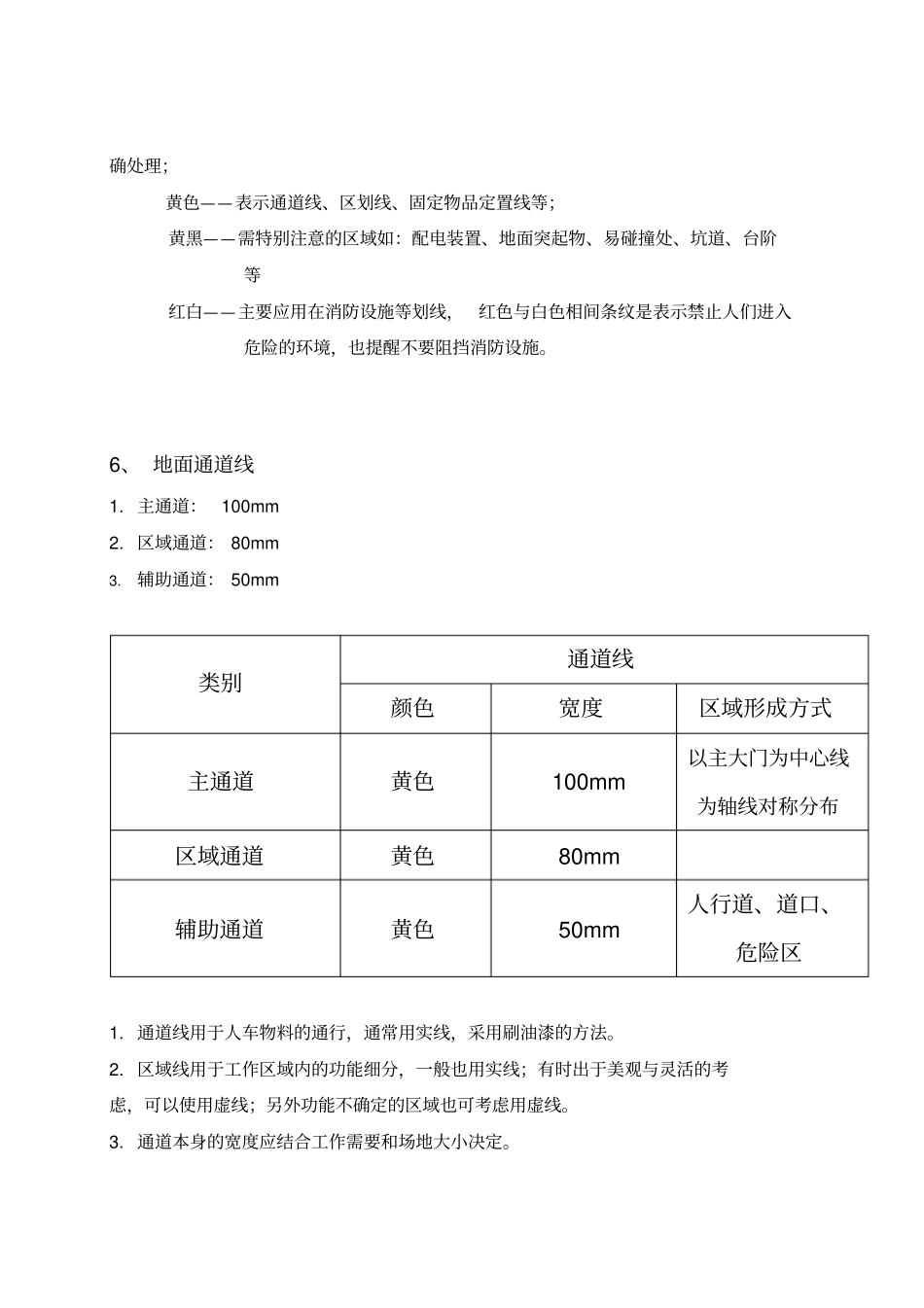

生产车间地标线使用规范_第2页
2/4

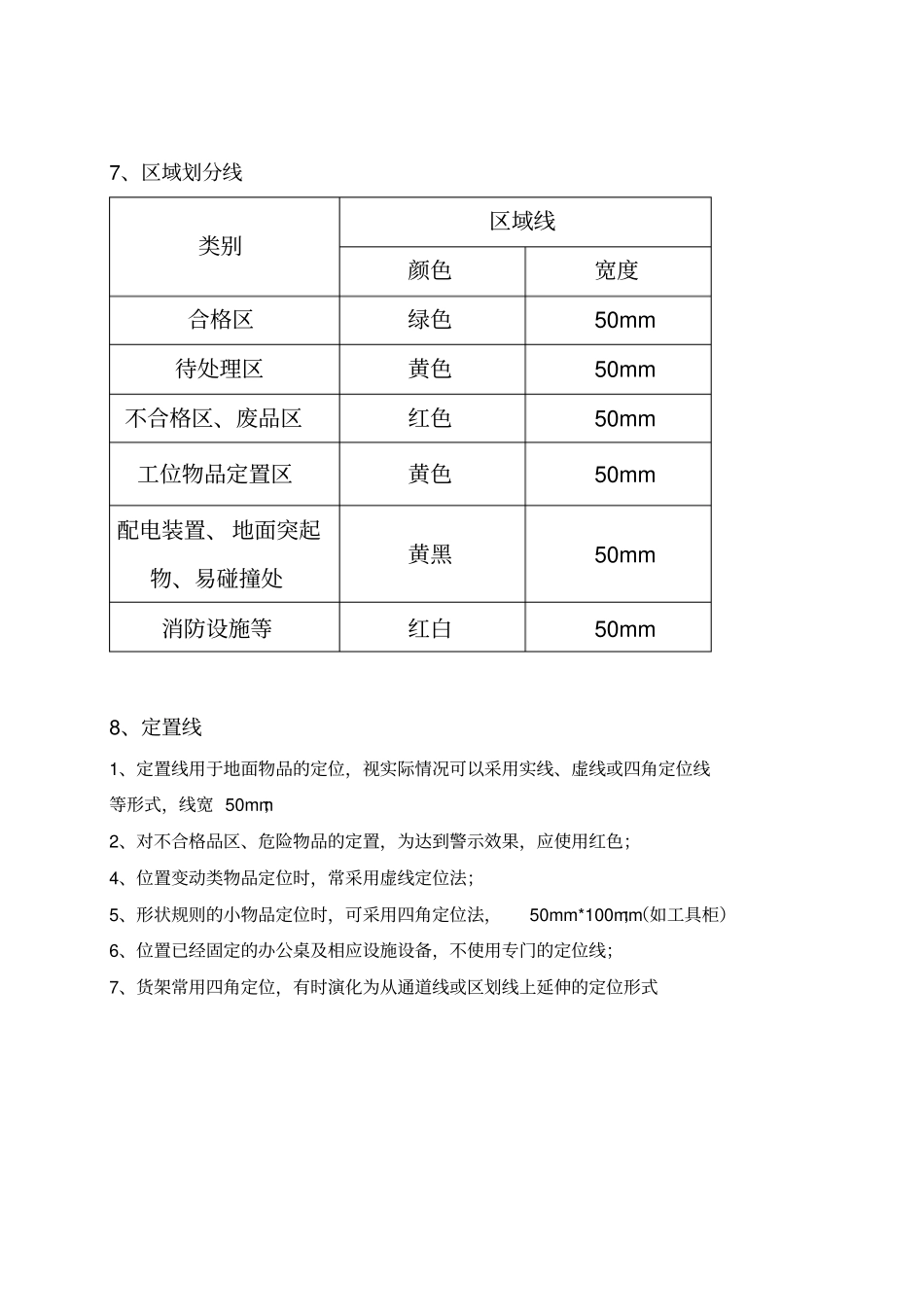

生产车间地标线使用规范_第3页
3/4
1、目的:本文件规定了公司厂区及生产线通道的划线和生产现场物料定置的要求,确保公司各类划线的标准化、规范化管理。2、适用范围:本规定适用于厂区及生产现场通道规划及生产现场物料定置的管理3、名词解释:无4、职责:4.1 管理部:负责制定和监管地标线的作业规范;4.2 其他部门:监督和指导员工按相关规定执行;4.3 各部门员工:按规范文件进行地标线作业;55、颜色及表示意义5.1 本公司常用地标线分单色、双色两种;1、单色:红、黄、绿;2、双色:黄黑、红白; 5.2 颜色代表的意义:红色——表示禁止、停止等,需特别注意,如不合格区、废品区、危险区(高温高压);绿色——表示通行、安全、合格区域等,提醒员工对这些产品或者物料及时正确处理;黄色——表示通道线、区划线、固定物品定置线等;黄黑——需特别注意的区域如:配电装置、地面突起物、易碰撞处、坑道、台阶等红白——主要应用在消防设施等划线,红色与白色相间条纹是表示禁止人们进入危险的环境,也提醒不要阻挡消防设施。6、 地面通道线1. 主通道: 100mm 2. 区域通道: 80mm 3.辅助通道: 50mm 类别通道线颜色宽度区域形成方式主通道黄色100mm 以主大门为中心线为轴线对称分布区域通道黄色80mm 辅助通道黄色50mm 人行道、道口、危险区1. 通道线用于人车物料的通行,通常用实线,采用刷油漆的方法。2. 区域线用于工作区域内的功能细分,一般也用实线;有时出于美观与灵活的考虑,可以使用虚线;另外功能不确定的区域也可考虑用虚线。3. 通道本身的宽度应结合工作需要和场地大小决定。7、区域划分线类别区域线颜色宽度合格区绿色50mm 待处理区黄色50mm 不合格区、废品区红色50mm 工位物品定置区黄色50mm 配电装置、 地面突起物、易碰撞处黄黑50mm 消防设施等红白50mm 8、定置线1、定置线用于地面物品的定位,视实际情况可以采用实线、虚线或四角定位线等形式,线宽 50mm;2、对不合格品区、危险物品的定置,为达到警示效果,应使用红色;4、位置变动类物品定位时,常采用虚线定位法;5、形状规则的小物品定位时,可采用四角定位法,50mm*100mm;(如工具柜)6、位置已经固定的办公桌及相应设施设备,不使用专门的定位线;7、货架常用四角定位,有时演化为从通道线或区划线上延伸的定位形式9、区域标识牌名称规格尺寸材料版面放置方式工位300*200mm 金属或塑料白底蓝字悬挂放置设备状态标识200*150mm 铝塑或泡沫正常运行(绿色)故障维修(红...
