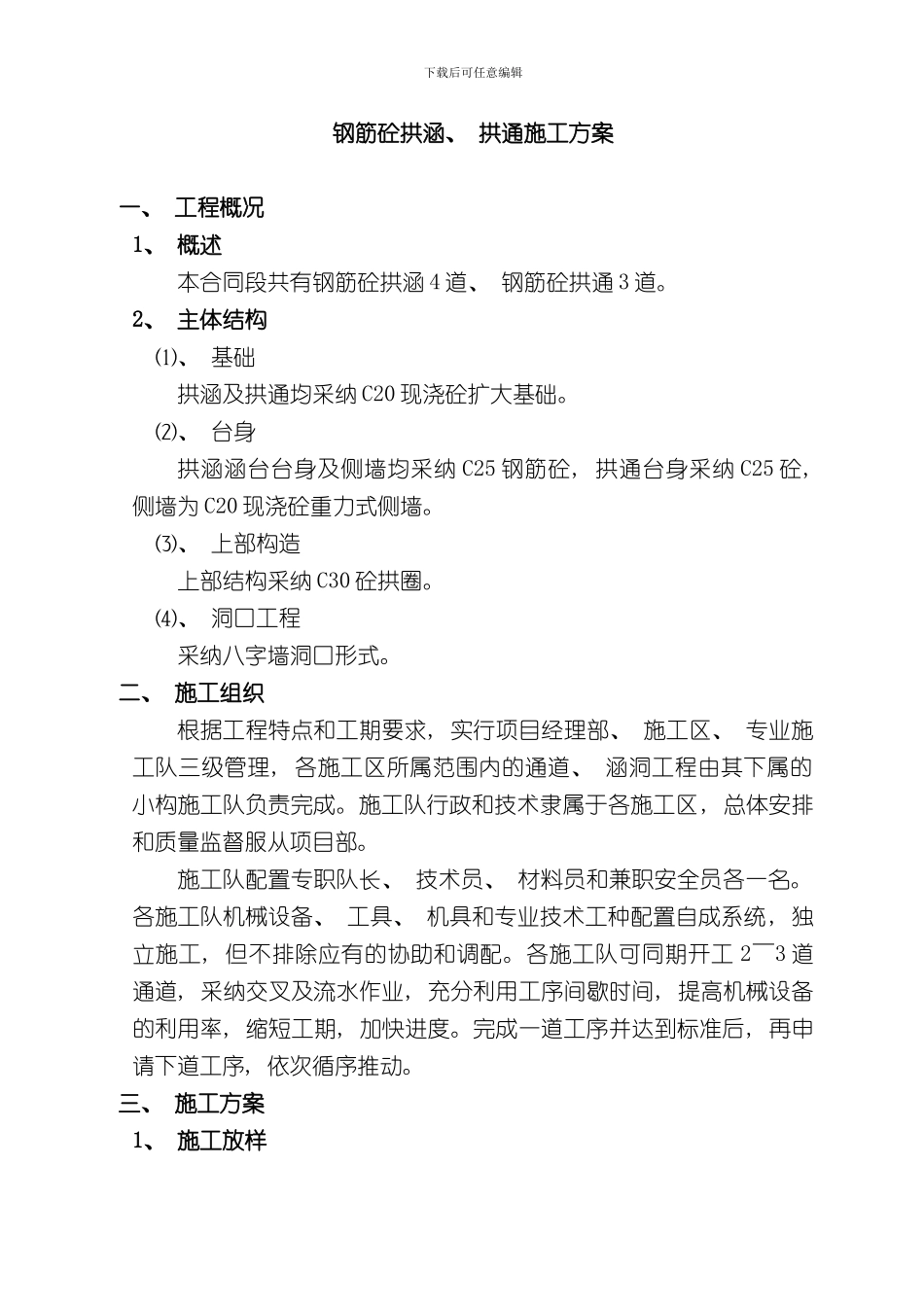

下载后可任意编辑钢筋砼拱涵、 拱通施工方案一、 工程概况1、 概述本合同段共有钢筋砼拱涵 4 道、 钢筋砼拱通 3 道。2、 主体结构 ⑴、 基础拱涵及拱通均采纳 C20 现浇砼扩大基础。⑵、 台身拱涵涵台台身及侧墙均采纳 C25 钢筋砼, 拱通台身采纳 C25 砼, 侧墙为 C20 现浇砼重力式侧墙。⑶、 上部构造上部结构采纳 C30 砼拱圈。 ⑷、 洞口工程 采纳八字墙洞口形式。二、 施工组织根据工程特点和工期要求, 实行项目经理部、 施工区、 专业施工队三级管理, 各施工区所属范围内的通道、 涵洞工程由其下属的小构施工队负责完成。施工队行政和技术隶属于各施工区, 总体安排和质量监督服从项目部。施工队配置专职队长、 技术员、 材料员和兼职安全员各一名。各施工队机械设备、 工具、 机具和专业技术工种配置自成系统, 独立施工, 但不排除应有的协助和调配。各施工队可同期开工 2～3 道通道, 采纳交叉及流水作业, 充分利用工序间歇时间, 提高机械设备的利用率, 缩短工期, 加快进度。完成一道工序并达到标准后, 再申请下道工序, 依次循序推动。三、 施工方案1、 施工放样下载后可任意编辑⑴、 平面测量项目部测量组负责控制测量。当导线点与构造物间能直接通视时, 用全站仪根据主导线点数据准确地放出构造物轴线控制桩。当不能通视时, 应选择能与构造物通视且便于长久保存处布设支导点, 在支导点成果得到监理工程师确认后, 轴线控制桩的布设及放样方法同直接通视法。控制桩布置在构造物基坑开挖线外≥5m 便于长期保存的地方, 并用水泥混凝土加以保护, 监理工程师复核签认后, 作为细部放样的依据。施工队技术员负责构造物细部测量。根据测量组所交控制点, 用经纬仪和钢尺在构造物台身两端沿轴线的法线方向放出细部放样控制桩, 用水泥砼加固, 以备基坑开挖、 砼基础浇注、 台身和洞口放样之用。项目部测量组应对每一构造物进行不少于四次控制测量检测, 即基础砼施工前、 台身砼施工前、 砼拱圈浇筑前及洞口施工前, 检测施工技术员细部放样精度, 确保通道平面位置满足法律规范要求。⑵、 高程测量施工临时水准点由测量组从四等水准点引入, 并用水泥混凝土加以保护。临时水准点的闭合差应达到法律规范要求, 进行总平差, 并经监理工程师复核签认, 作为临时基点高程。2、 基坑开挖基坑开挖范围为: 底部为基础净尺寸每侧加 0.5m 工作道和 0.3～0.5m 的排水沟, 上口为底部开挖...
