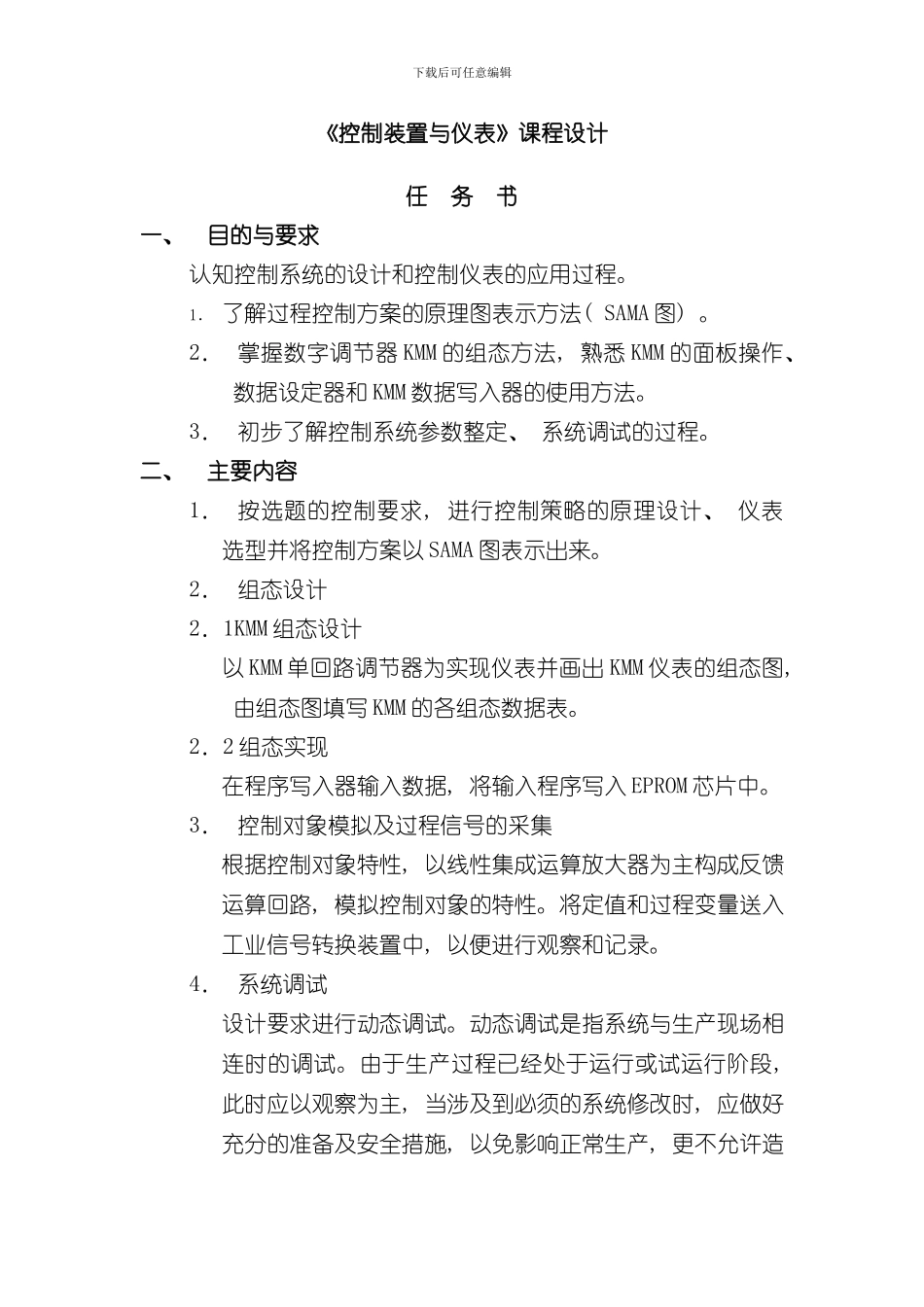

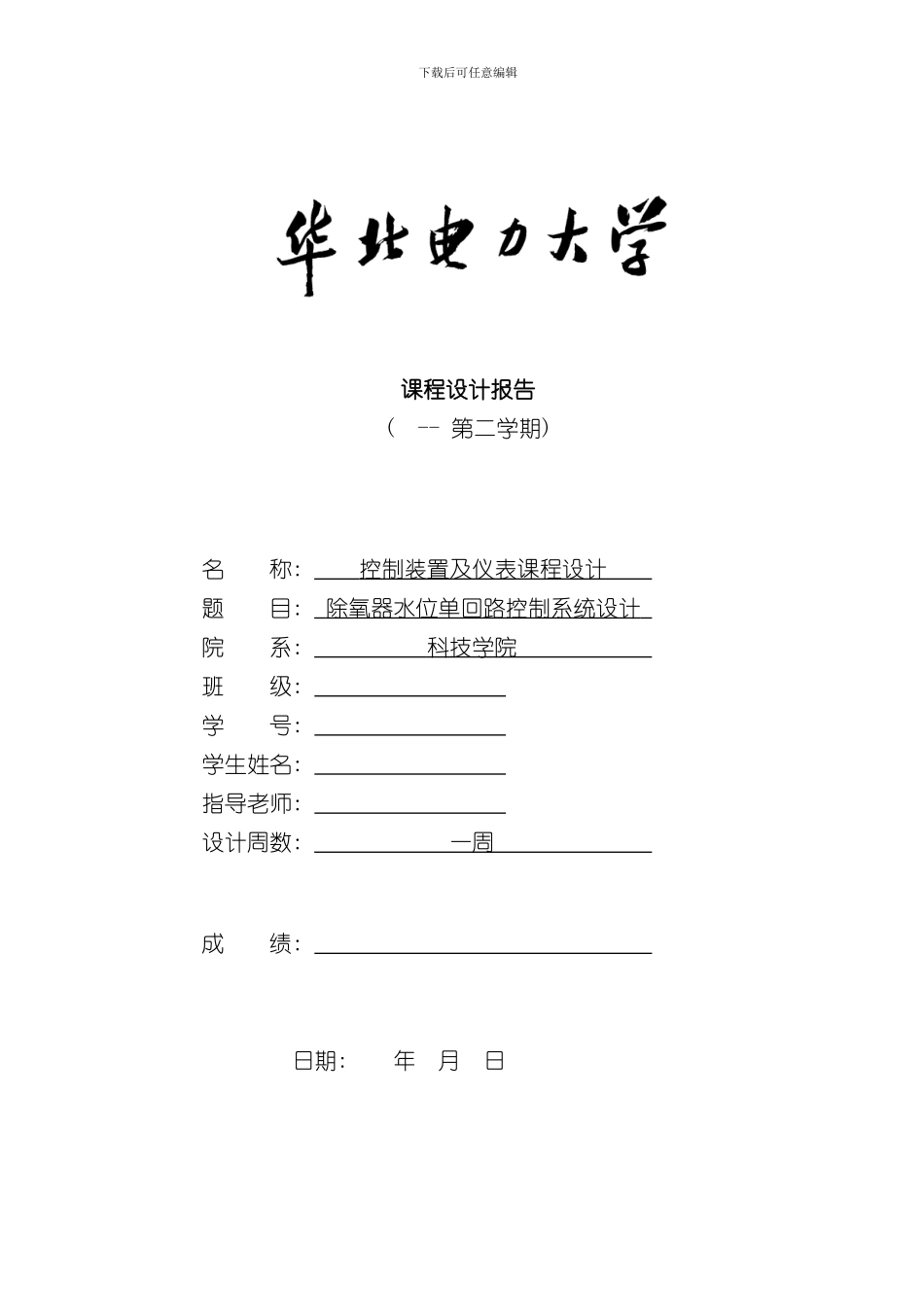

下载后可任意编辑 课程设计报告( -- 第二学期) 名 称: 控制装置及仪表课程设计 题 目: 除氧器水位单回路控制系统设计 院 系: 科技学院 班 级: 学 号: 学生姓名: 指导老师: 设计周数: 一周 成 绩: 日期: 年 月 日下载后可任意编辑《控制装置与仪表》课程设计任 务 书一、 目的与要求认知控制系统的设计和控制仪表的应用过程。1． 了解过程控制方案的原理图表示方法( SAMA 图) 。2． 掌握数字调节器 KMM 的组态方法, 熟悉 KMM 的面板操作、 数据设定器和 KMM 数据写入器的使用方法。3． 初步了解控制系统参数整定、 系统调试的过程。二、 主要内容1． 按选题的控制要求, 进行控制策略的原理设计、 仪表选型并将控制方案以 SAMA 图表示出来。2． 组态设计2．1KMM 组态设计以 KMM 单回路调节器为实现仪表并画出 KMM 仪表的组态图, 由组态图填写 KMM 的各组态数据表。2．2 组态实现在程序写入器输入数据, 将输入程序写入 EPROM 芯片中。3． 控制对象模拟及过程信号的采集根据控制对象特性, 以线性集成运算放大器为主构成反馈运算回路, 模拟控制对象的特性。将定值和过程变量送入工业信号转换装置中, 以便进行观察和记录。4． 系统调试设计要求进行动态调试。动态调试是指系统与生产现场相连时的调试。由于生产过程已经处于运行或试运行阶段, 此时应以观察为主, 当涉及到必须的系统修改时, 应做好充分的准备及安全措施, 以免影响正常生产, 更不允许造下载后可任意编辑成系统或设备故障。动态调试一般包括以下内容: 1) 观察过程参数显示是否正常、 执行机构操作是否正常; 2) 检查控制系统逻辑是否正确, 并在适当时候投入自动运行; 3) 对控制回路进行在线整定; 4) 当系统存在较大问题时, 如需进行控制结构修改、 增加测点等, 要重新组态下装。三、 进度计划序号设计(实验)内容时间备注1阅读理解课程设计指导书的要求, 根据选题设计内容, 小组讨论控制方案, 进行 SAMA 图设计。确定小组负责人及每人的具体分工。D1分组; 确定小组负责人及每人的分工, 列出名单; 讨论控制方案。2根据 KMM 调节器组态要求, 设计 KMM组态图, 填写 KMM 组态数据表。D2列出 KMM 组态数据表。3利用程序写入器输入组态数据, 写入EPROM 芯片。D3上实验室。4进行系统接线和调试D4～D5上实验室。5上机答辩考核检验设计结果。6撰写课程设计报告确定设计成绩( 其中实验前准...
