摆锤冲击试验机检定规程样本

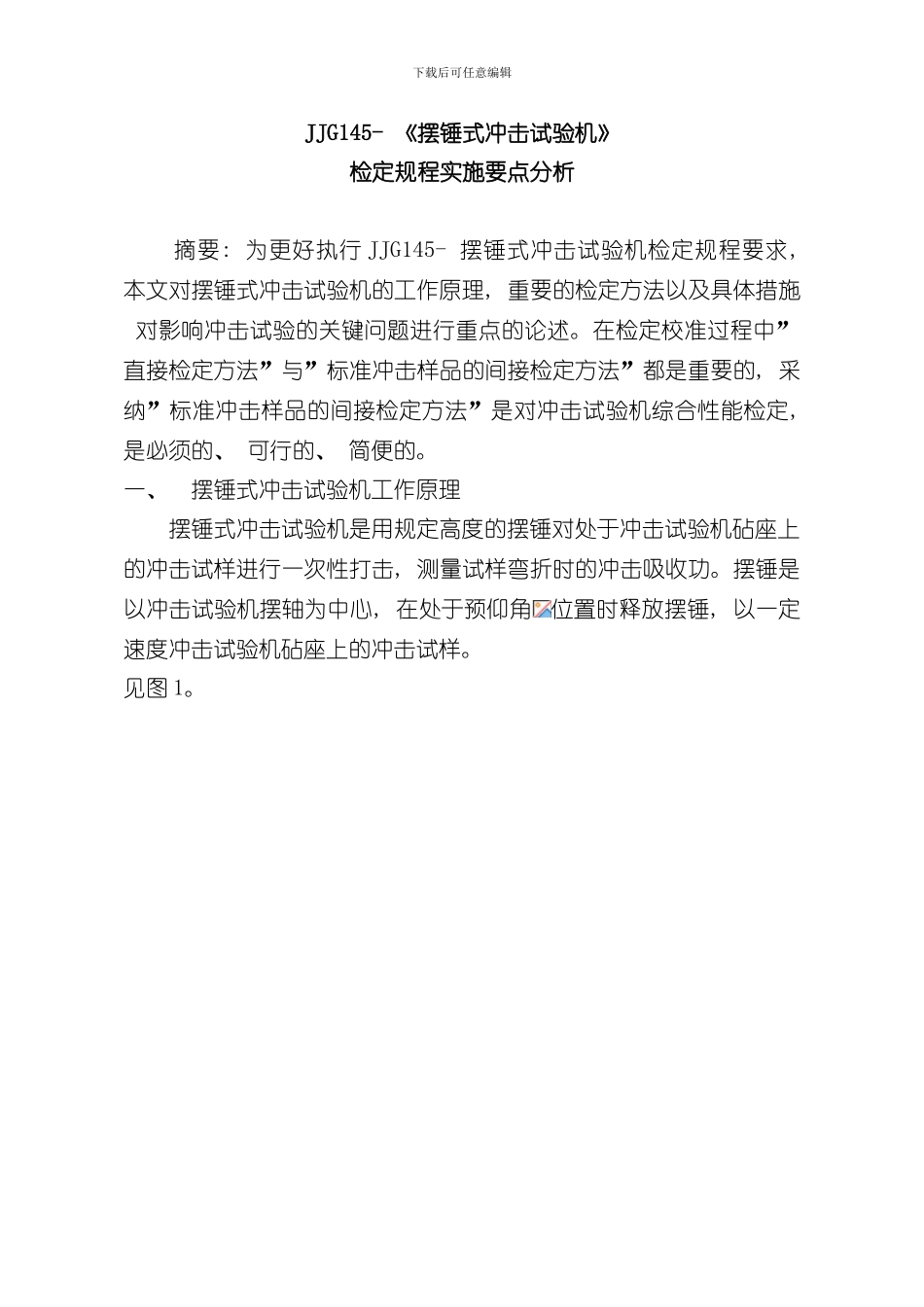

摆锤冲击试验机检定规程样本_第1页
1/9

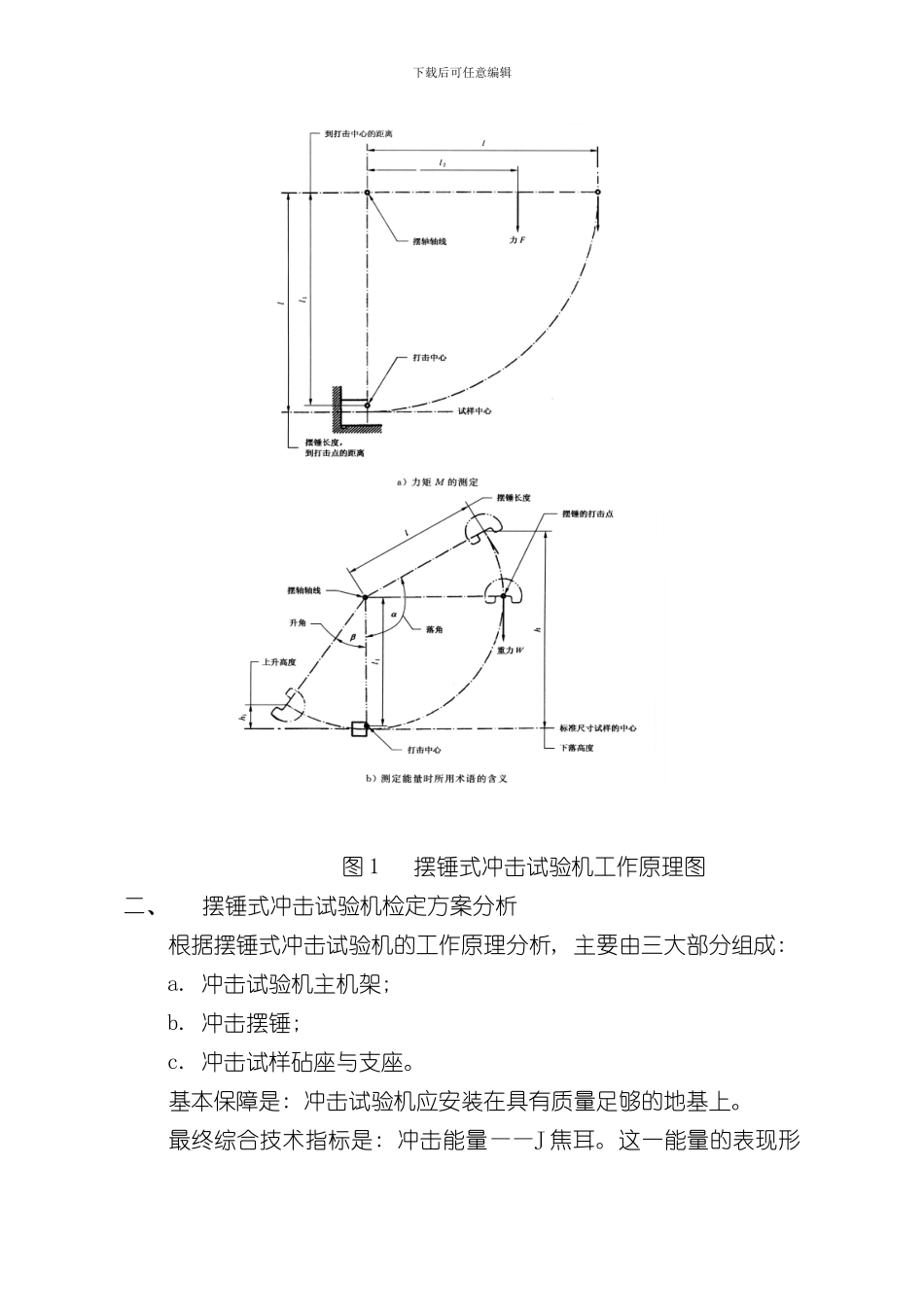

摆锤冲击试验机检定规程样本_第2页
2/9

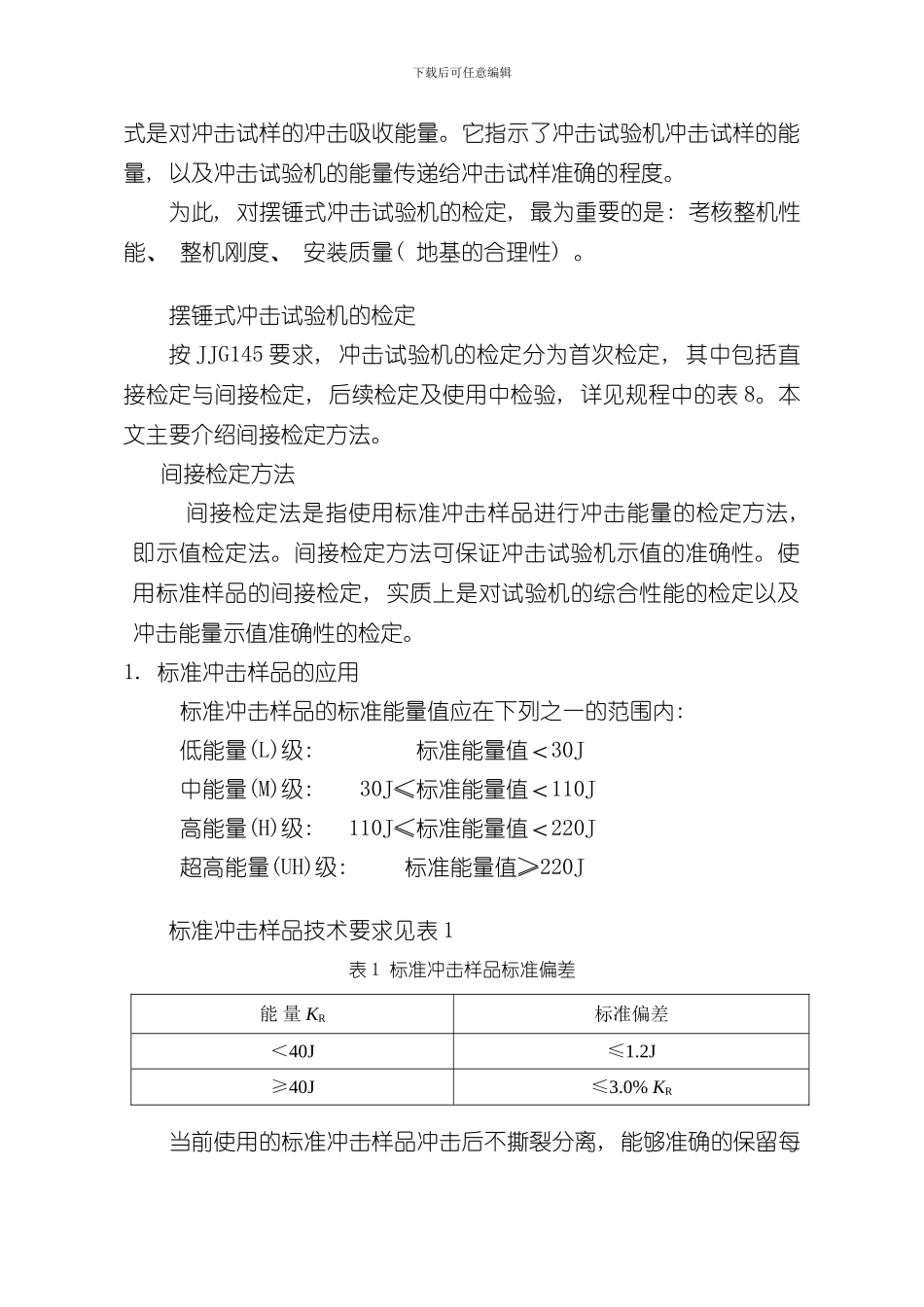

摆锤冲击试验机检定规程样本_第3页
3/9
下载后可任意编辑JJG145- 《摆锤式冲击试验机》检定规程实施要点分析 摘要: 为更好执行 JJG145- 摆锤式冲击试验机检定规程要求, 本文对摆锤式冲击试验机的工作原理, 重要的检定方法以及具体措施 对影响冲击试验的关键问题进行重点的论述。在检定校准过程中”直接检定方法”与”标准冲击样品的间接检定方法”都是重要的, 采纳”标准冲击样品的间接检定方法”是对冲击试验机综合性能检定, 是必须的、 可行的、 简便的。一、 摆锤式冲击试验机工作原理摆锤式冲击试验机是用规定高度的摆锤对处于冲击试验机砧座上的冲击试样进行一次性打击, 测量试样弯折时的冲击吸收功。摆锤是以冲击试验机摆轴为中心, 在处于预仰角位置时释放摆锤, 以一定速度冲击试验机砧座上的冲击试样。见图 1。下载后可任意编辑图 1 摆锤式冲击试验机工作原理图二、 摆锤式冲击试验机检定方案分析 根据摆锤式冲击试验机的工作原理分析, 主要由三大部分组成: a. 冲击试验机主机架; b. 冲击摆锤; c. 冲击试样砧座与支座。基本保障是: 冲击试验机应安装在具有质量足够的地基上。最终综合技术指标是: 冲击能量——J 焦耳。这一能量的表现形下载后可任意编辑式是对冲击试样的冲击吸收能量。它指示了冲击试验机冲击试样的能量, 以及冲击试验机的能量传递给冲击试样准确的程度。为此, 对摆锤式冲击试验机的检定, 最为重要的是: 考核整机性能、 整机刚度、 安装质量( 地基的合理性) 。摆锤式冲击试验机的检定 按 JJG145 要求, 冲击试验机的检定分为首次检定, 其中包括直接检定与间接检定, 后续检定及使用中检验, 详见规程中的表 8。本文主要介绍间接检定方法。间接检定方法 间接检定法是指使用标准冲击样品进行冲击能量的检定方法, 即示值检定法。间接检定方法可保证冲击试验机示值的准确性。使用标准样品的间接检定, 实质上是对试验机的综合性能的检定以及冲击能量示值准确性的检定。1. 标准冲击样品的应用 标准冲击样品的标准能量值应在下列之一的范围内: 低能量(L)级: 标准能量值<30J 中能量(M)级: 30J≤标准能量值<110J 高能量(H)级: 110J≤标准能量值<220J 超高能量(UH)级: 标准能量值≥220J 标准冲击样品技术要求见表 1表 1 标准冲击样品标准偏差能 量 KR标准偏差<40J≤1.2J≥40J≤3.0% KR当前使用的标准冲击样品冲击后不撕裂分离, 能够准确的保留每下载后可任意编辑一次冲击后样品的印痕, 经过对印痕的...
