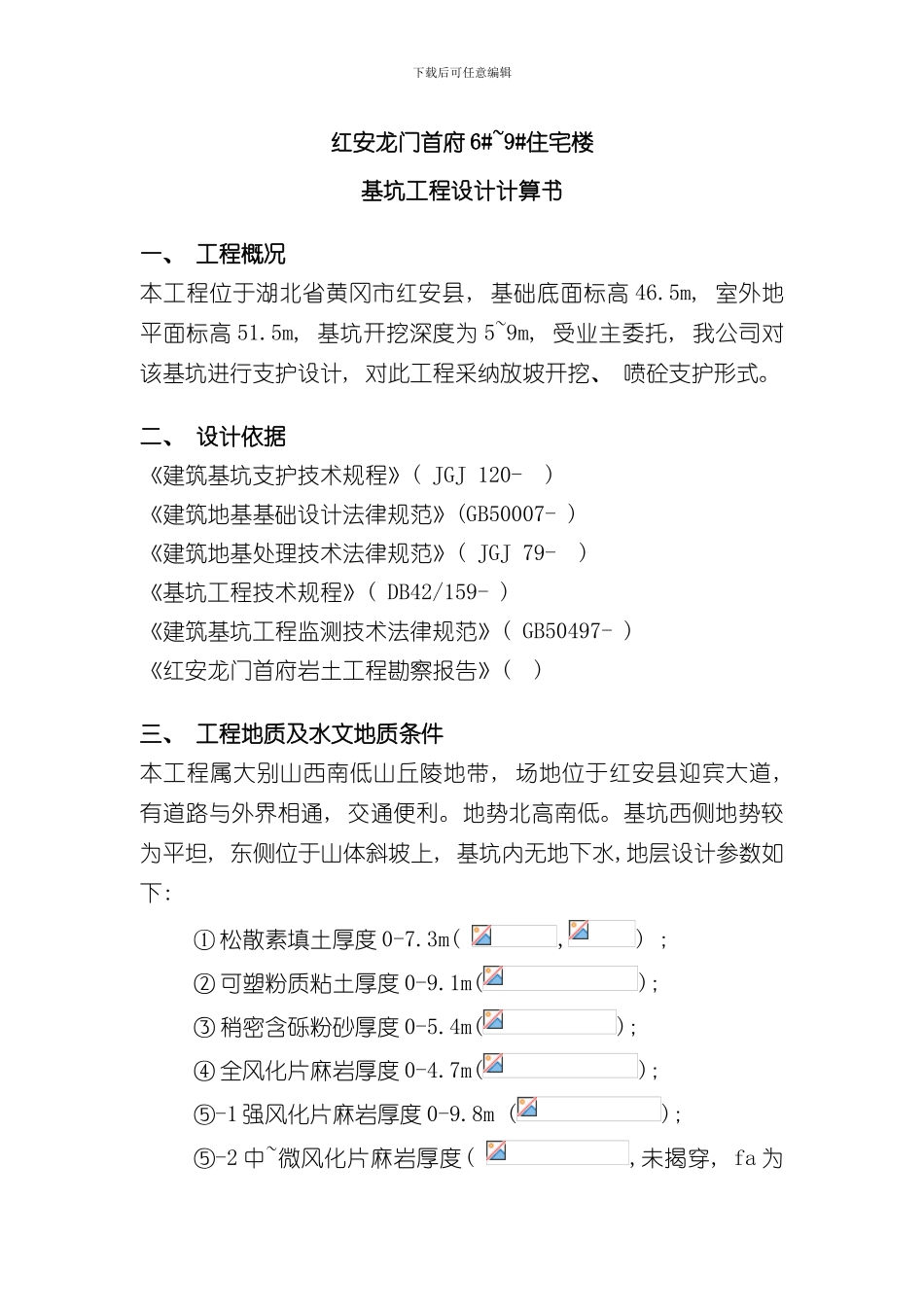

下载后可任意编辑红安龙门首府 6#~9#住宅楼基坑工程设计计算书一、 工程概况本工程位于湖北省黄冈市红安县, 基础底面标高 46.5m, 室外地平面标高 51.5m, 基坑开挖深度为 5~9m, 受业主委托, 我公司对该基坑进行支护设计, 对此工程采纳放坡开挖、 喷砼支护形式。二、 设计依据《建筑基坑支护技术规程》( JGJ 120- ) 《建筑地基基础设计法律规范》(GB50007- )《建筑地基处理技术法律规范》( JGJ 79- ) 《基坑工程技术规程》( DB42/159- ) 《建筑基坑工程监测技术法律规范》( GB50497- ) 《红安龙门首府岩土工程勘察报告》( ) 三、 工程地质及水文地质条件本工程属大别山西南低山丘陵地带, 场地位于红安县迎宾大道, 有道路与外界相通, 交通便利。地势北高南低。基坑西侧地势较为平坦, 东侧位于山体斜坡上, 基坑内无地下水,地层设计参数如下: ① 松散素填土厚度 0-7.3m( ,) ; ② 可塑粉质粘土厚度 0-9.1m(); ③ 稍密含砾粉砂厚度 0-5.4m(); ④ 全风化片麻岩厚度 0-4.7m(); ⑤-1 强风化片麻岩厚度 0-9.8m (); ⑤-2 中~微风化片麻岩厚度( ,未揭穿, fa 为 下载后可任意编辑kPa) 。四、 基坑支护设计稳定性计算基坑土质情况较好, 东侧开挖深度为 9m, 但土层为中风化、 强风化片麻岩, 土质较好, 且地下水对基坑影响轻微, 因此基坑支护重要性等级均按三级取用计算参数。运用理正软件进行基坑放坡设计, 计算分析过程与结论如下: 4.1 基坑工程设计 1-1 剖面基坑东侧地势较高, 位于山体斜坡上, 开挖深度 7~9m, 土层依次为强风化片麻岩, 中风化片麻岩, 根据岩土工程勘察报告土层信息( 见附图) , 设计采纳开挖坡率 1:0.27 放坡, 坡角 75°, 分两段放坡, 第一段放坡高度为 7m, 马道宽 2m, 第二段放坡高度2m, 地面施工附加荷载均为 10kPa, 0~3.8m 为中风化片麻岩, 3.8~9m 为强风化片麻岩, 基坑底部以下土层为中风化片麻岩, 由于地下水的影响, 运用理正软件进行基坑放坡设计时, 对岩土体的 c, 值进行折减, 折减系数为 0.9, 经过对边坡最危险滑动面稳定性分析可得, 滑动安全系数=1.385, 计算分析过程见附录 1, 1-1 剖面布置详见施工图。4.2 基坑工程设计 2-2 剖面基坑东北角位于山体斜坡上, 开挖深度 5~7m, 土层依次为强风化片麻岩, 中风化片麻岩, 根据岩土工程勘察报告土层信息( 见附图) , 设计采纳开挖坡率 1:0.27 放坡, 坡角 75...
