大气污染控制工程—课程设计

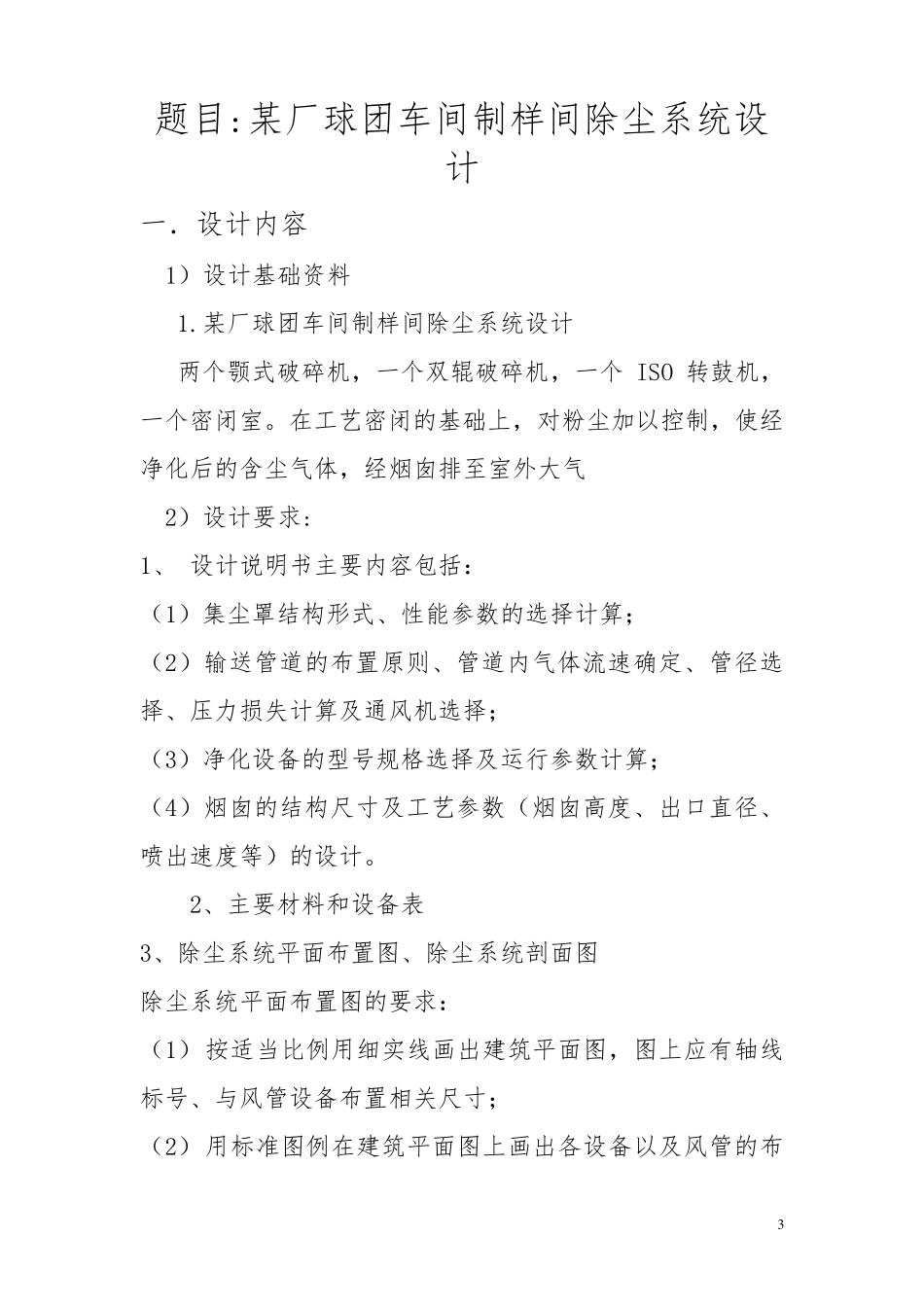

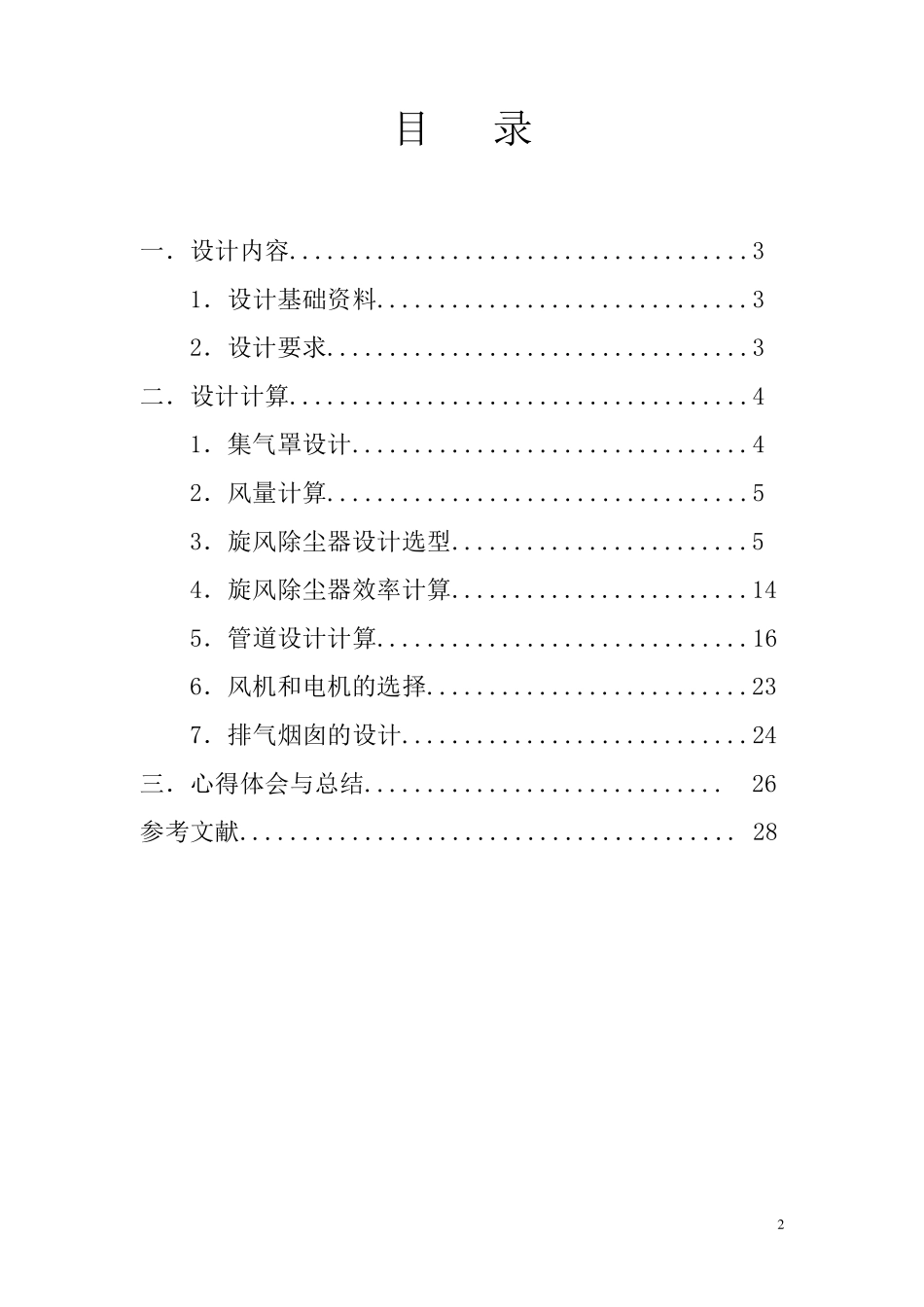

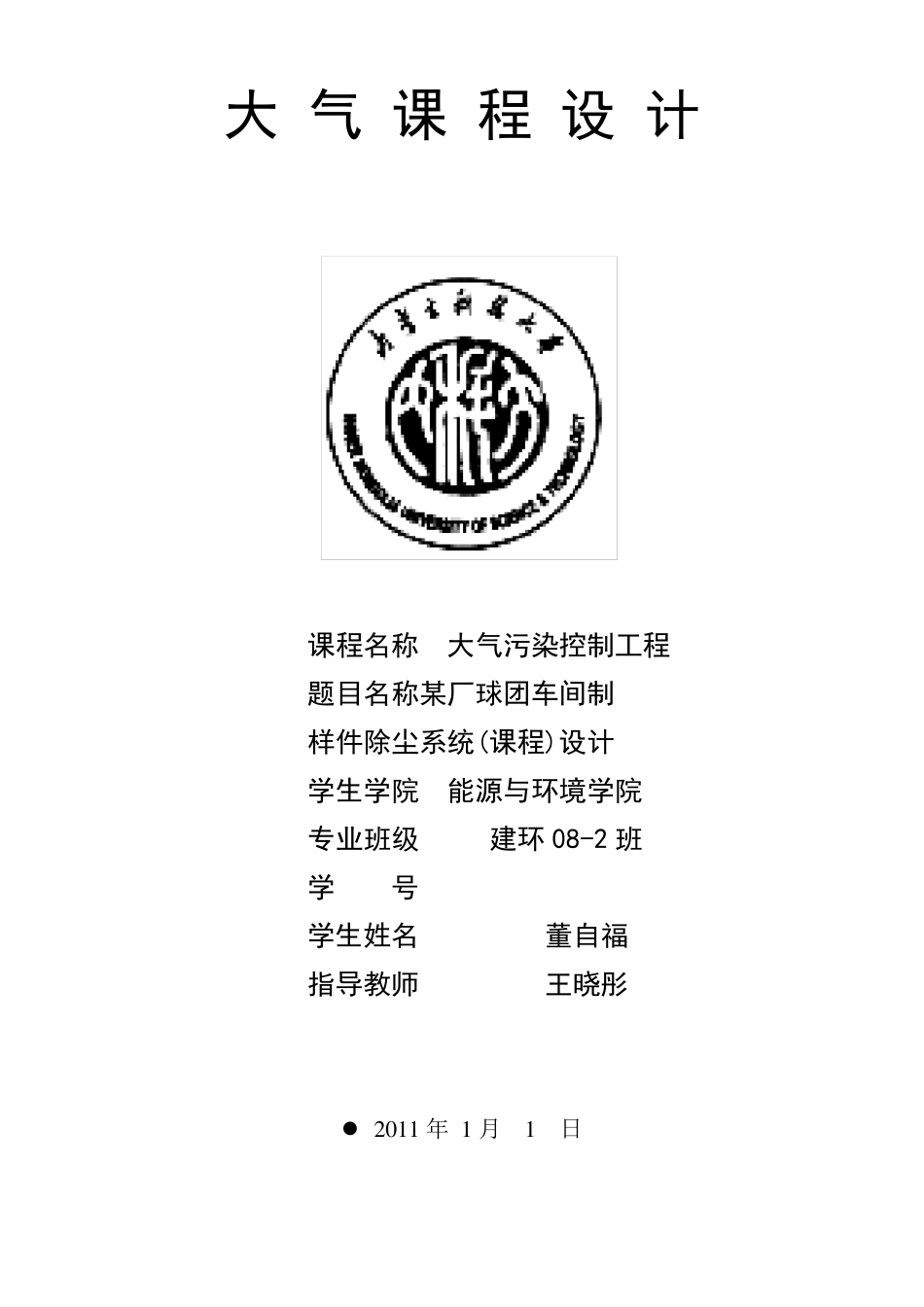

大 气 课 程 设 计 课程名称 大气污染控制工程 题目名称某厂球团车间制 样件除尘系统(课程)设计 学生学院 能源与环境学院 专业班级 建环 08-2 班 学 号 ********** 学生姓名 董自福 指导教师 王晓彤  2 0 1 1 年 1 月 1 日 2 目 录 一．设计内容.....................................3 1．设计基础资料..............................3 2．设计要求..................................3 二．设计计算.....................................4 1．集气罩设计................................4 2．风量计算..................................5 3．旋风除尘器设计选型........................5 4．旋风除尘器效率计算........................14 5．管道设计计算..............................16 6．风机和电机的选择..........................23 7．排气烟囱的设计............................24 三．心得体会与总结............................. 26 参考文献........................................ 28 3 题目:某厂球团车间制样间除尘系统设计 一．设计内容 1）设计基础资料 1.某厂球团车间制样间除尘系统设计 两个颚式破碎机，一个双辊破碎机，一个ISO 转鼓机，一个密闭室。在工艺密闭的基础上，对粉尘加以控制，使经净化后的含尘气体，经烟囱排至室外大气 2）设计要求: 1、 设计说明书主要内容包括： （1）集尘罩结构形式、性能参数的选择计算； （2）输送管道的布置原则、管道内气体流速确定、管径选择、压力损失计算及通风机选择； （3）净化设备的型号规格选择及运行参数计算； （4）烟囱的结构尺寸及工艺参数（烟囱高度、出口直径、喷出速度等）的设计。 2、主要材料和设备表 3、除尘系统平面布置图、除尘系统剖面图 除尘系统平面布置图的要求： （1） 按适当比例用细实线画出建筑平面图，图上应有轴线标号、与风管设备布置相关尺寸； （2） 用标准图例在建筑平面图上画出各设备以及风管的布 4 置图，尺寸标注要完整； （3） 图上应有技术要求的文字说明。 除尘系统剖面图的要求： （1） 应能正确反映系统各设备、风管之间的相对位置和标高; （2） 应标出设备的编号、风管的标高、管径等； （3） 应列出材料表及技术要求。 4、部分大样图 5、设计与施工说明 二．设计计算 1.集气罩设计 集气罩的设计原则： ① 改善排放粉尘有害物的工艺...
