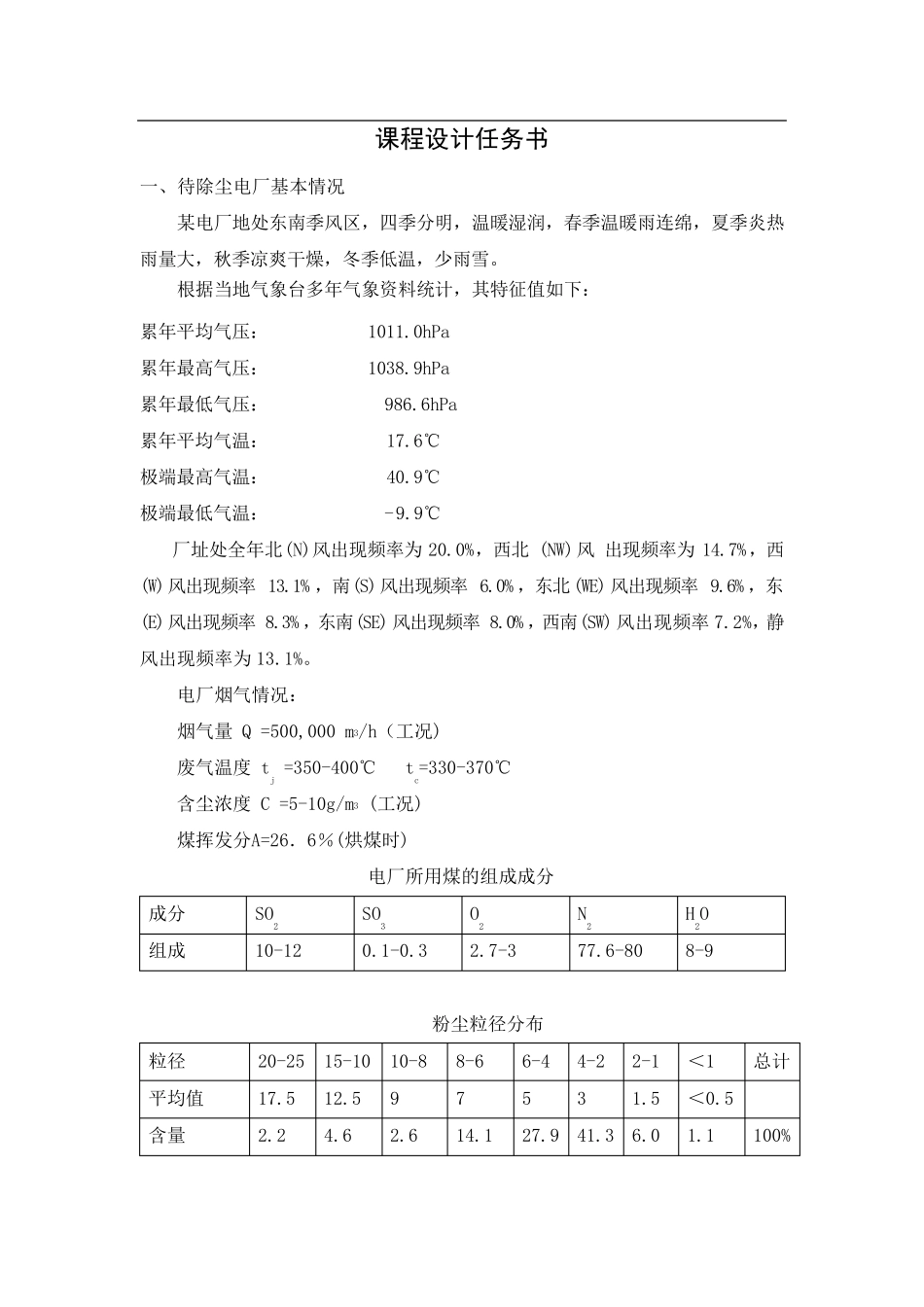

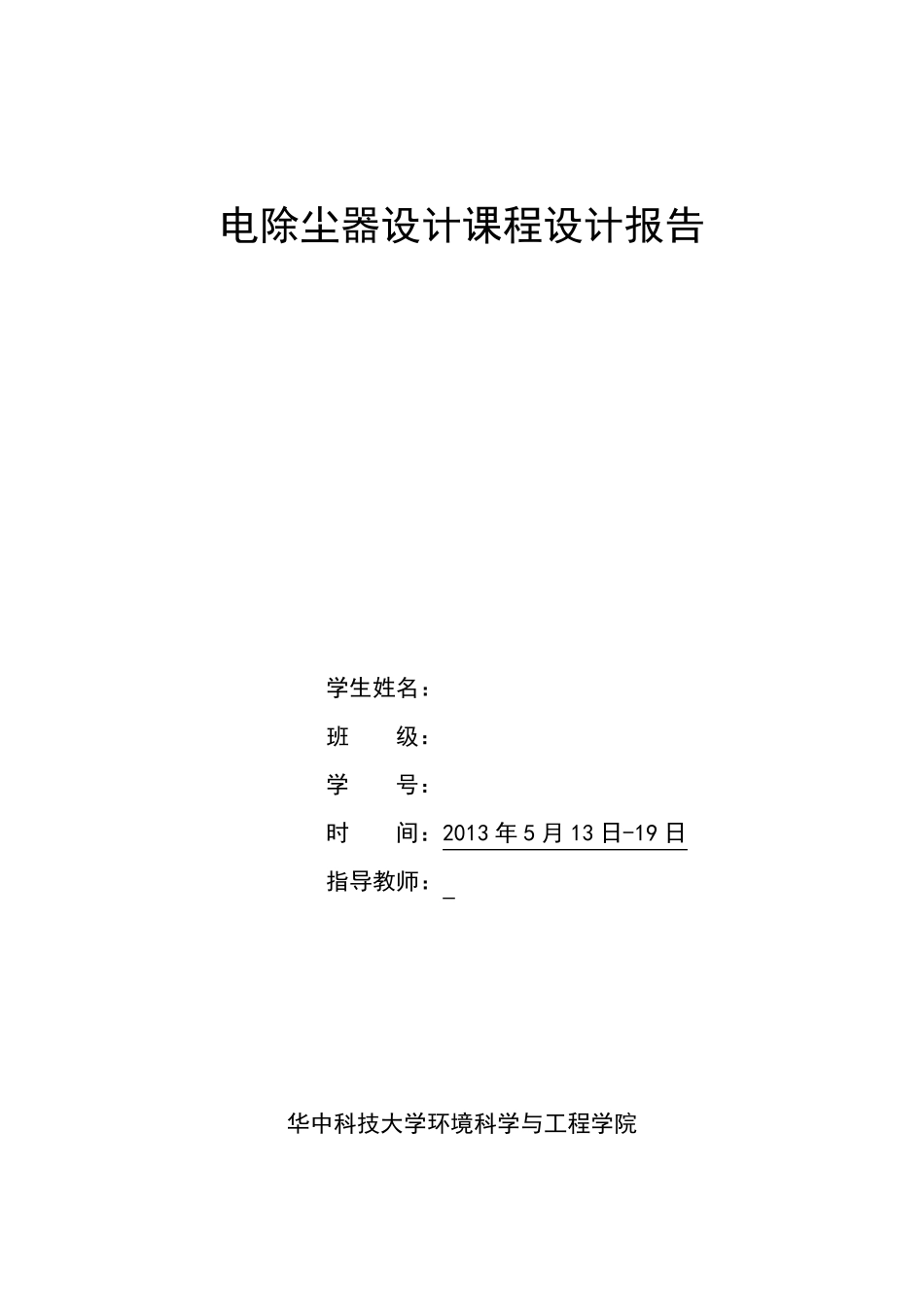

电除尘器设计课程设计报告 学生姓名: 班 级: 学 号: 时 间:2013 年5 月13 日-19 日 指导教师: 华中科技大学环境科学与工程学院 课程设计任务书 一、待除尘电厂基本情况 某电厂地处东南季风区,四季分明,温暖湿润,春季温暖雨连绵,夏季炎热雨量大,秋季凉爽干燥,冬季低温,少雨雪。 根据当地气象台多年气象资料统计,其特征值如下: 累年平均气压: 1011.0hPa 累年最高气压: 1038.9hPa 累年最低气压: 986.6hPa 累年平均气温: 17.6℃ 极端最高气温: 40.9℃ 极端最低气温: -9.9℃ 厂址处全年北(N)风出现频率为 20.0%,西北 (NW)风 出现频率为 14.7%,西(W)风出现频率 13.1% ,南(S)风出现频率 6.0% ,东北(WE) 风出现频率 9.6% ,东(E)风出现频率 8.3% ,东南(SE) 风出现频率 8.0% ,西南(SW) 风出现频率 7.2%,静风出现频率为 13.1%。 电厂烟气情况: 烟气量 Q =500,000 m3/h(工况) 废气温度 tj =350-400℃ tc=330-370℃ 含尘浓度 C =5-10g/m3 (工况) 煤挥发分A=26.6%(烘煤时) 电厂所用煤的组成成分 成分 SO2 SO3 O2 N2 H2O 组成 10-12 0.1-0.3 2.7-3 77.6-80 8-9 粉尘粒径分布 粒径 20-25 15-10 10-8 8-6 6-4 4-2 2-1 <1 总计 平均值 17.5 12.5 9 7 5 3 1.5 <0.5 含量 2.2 4.6 2.6 14.1 27.9 41.3 6.0 1.1 100% 粉尘比电阻 温度℃ 21 120 230 300 比电阻Ω·cm 3×107 9×107 1×107 3.8×107 二、除尘器设计要求 烟气量 Q =500,000 m3/h(工况) 出口粉尘浓度:100mg/m3(标准工况) 三、设计参数 1、电场风速选择 2、确定所需的收尘极面积、间距 3、确定电场数 4、电晕线选型(给出图纸) 5、收尘极板选型(给出图纸) 四、电除尘器设计课程设计报告要求 1、课程设计文本结构 1)课程设计任务书 2)课程设计目录 3)课程设计正文 4)致谢 5)附录 6)参考文献 2、课程设计内容要求 根据三中所确定内容,给出设计参数,要求: 1) 给出设计依据 2) 给出设计过程 3) 给出参考文献出处 五、基本参考文献 [1] 化工设备设计全书《除尘设备设计》科学技术出版社,1989 [2] (日)通产省公安害保安局《除尘技术》建筑工业出版社, 1977 [3] 鞍山矿山设计研究院《除尘设计参考资料》辽宁人民出版社, 1978 [4] 黎在时. 《电除尘器的选型安装与运行管理》中国电力版社,200...
