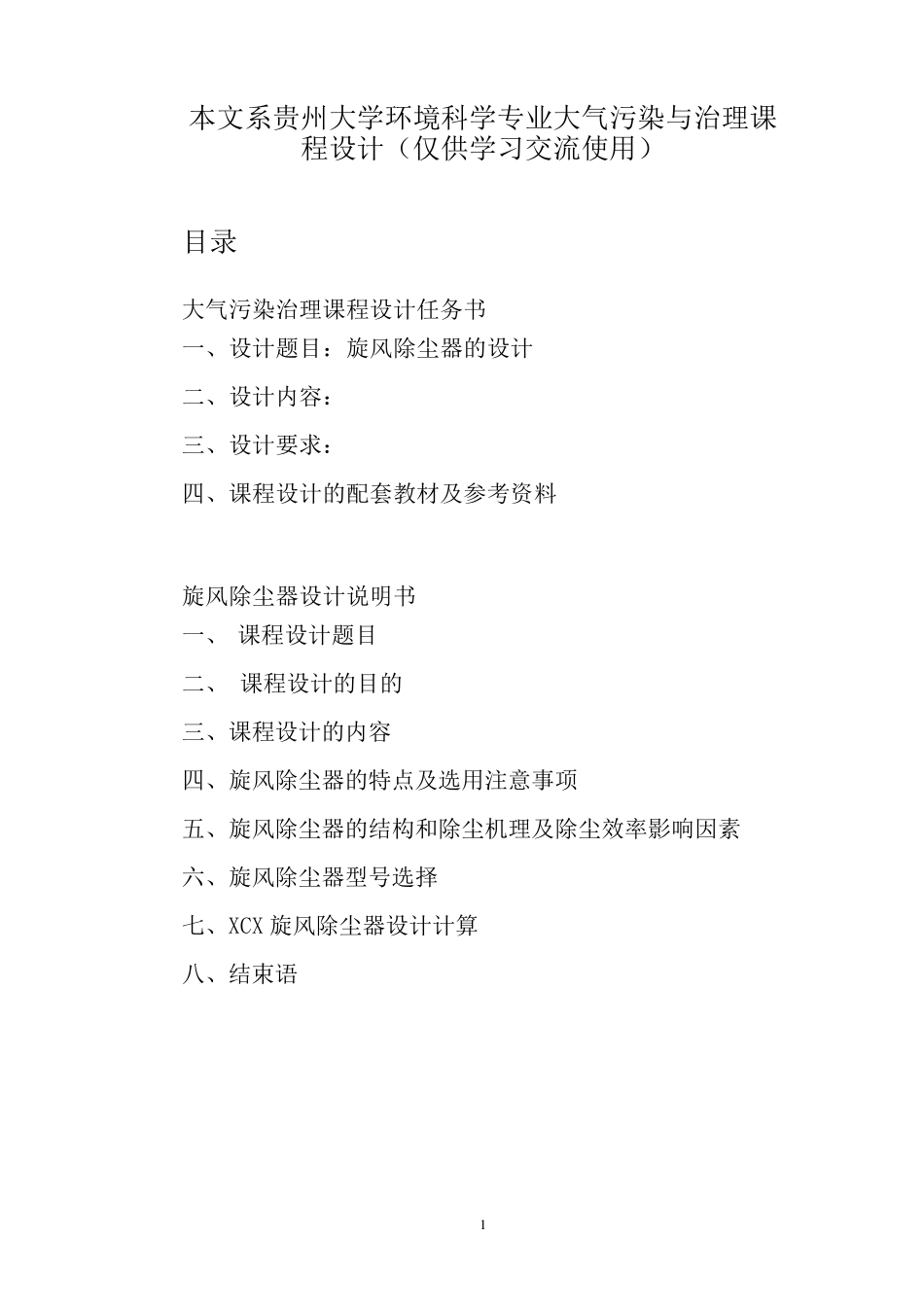

1 本文系贵州大学环境科学专业大气污染与治理课程设计（仅供学习交流使用） 目录 大气污染治理课程设计任务书 一、设计题目：旋风除尘器的设计 二、设计内容： 三、设计要求： 四、课程设计的配套教材及参考资料 旋风除尘器设计说明书 一、 课程设计题目 二、 课程设计的目的 三、课程设计的内容 四、旋风除尘器的特点及选用注意事项 五、旋风除尘器的结构和除尘机理及除尘效率影响因素 六、旋风除尘器型号选择 七、XCX 旋风除尘器设计计算 八、结束语 2 3 大气污染治理课程设计任务书 班级： ----------- 姓名： ----- 学号： ----------- 一、设计题目：旋风除尘器的设计 二、设计内容： 一个焦炉装煤车在装煤过程中形成尘源。通过管道接入地面除尘系统，经过旋风除尘器除尘后外排。 主要设计参数： （1）处理风量为（3800）m3/h。烟气温度约50℃。 （2）除尘器入口含尘质量浓度为（30）g/m3。 （3）除尘器入口含尘气流速度（23）m/s。 根据上述参数完成旋风除尘器的设计计算及图纸绘制。 三、设计要求： （1 ）设计说明书 主要内容：封面、目录、设计任务书、除尘器的选择理由及其结构和工作原理、除尘器的设计与计算、结语。 （2）图纸 A3 号图纸，完成除尘器结构示意图和除尘器剖面图，标出设备尺寸。 （3）设计时间：贵州大学2 0 0 8 ～2 0 0 9 年度第一学期第 1 9 周 （4 ）设计计算说明书和图纸均鼓励采用计算机制作。 四、课程设计的配套教材及参考资料 4 [1]郝吉明，马广大等编著.《大气污染控制工程》，北京：高等教育出版社.2002 [2]Noel de Nevers 主编.《大气污染控制工程》 (影印版) (第2 版). 北京：清华大学出版社.2000 [3]刘景良 主编.《大气污染控制工程》， 北京： 中国轻工业出版社.2002 [4]粱丽明，彭林 著.《城市大气有机物污染》，北京： 煤炭工业出版社.2000 [5]赵毅，李守信主编.《有害气体控制工程》，北京： 化学工业出版社.2001 [6]林肇信主编. 《大气污染控制工程》 北京：高等教育出版社.1991 5 旋风除尘器设计说明书 一、 课程设计题目 旋风除尘器的设计 二、 课程设计的目的 通过《大气污染控制工程》课程设计，巩固学习成果，加深对《大气污染控制工程》课程的学习与理解，使学生应用规范、手册与文献资料，进一步掌握设计原则、方法步骤，达到巩固、消化课程的主要内容，锻炼独立工作能力，对旋风除尘器的外形结构、...
