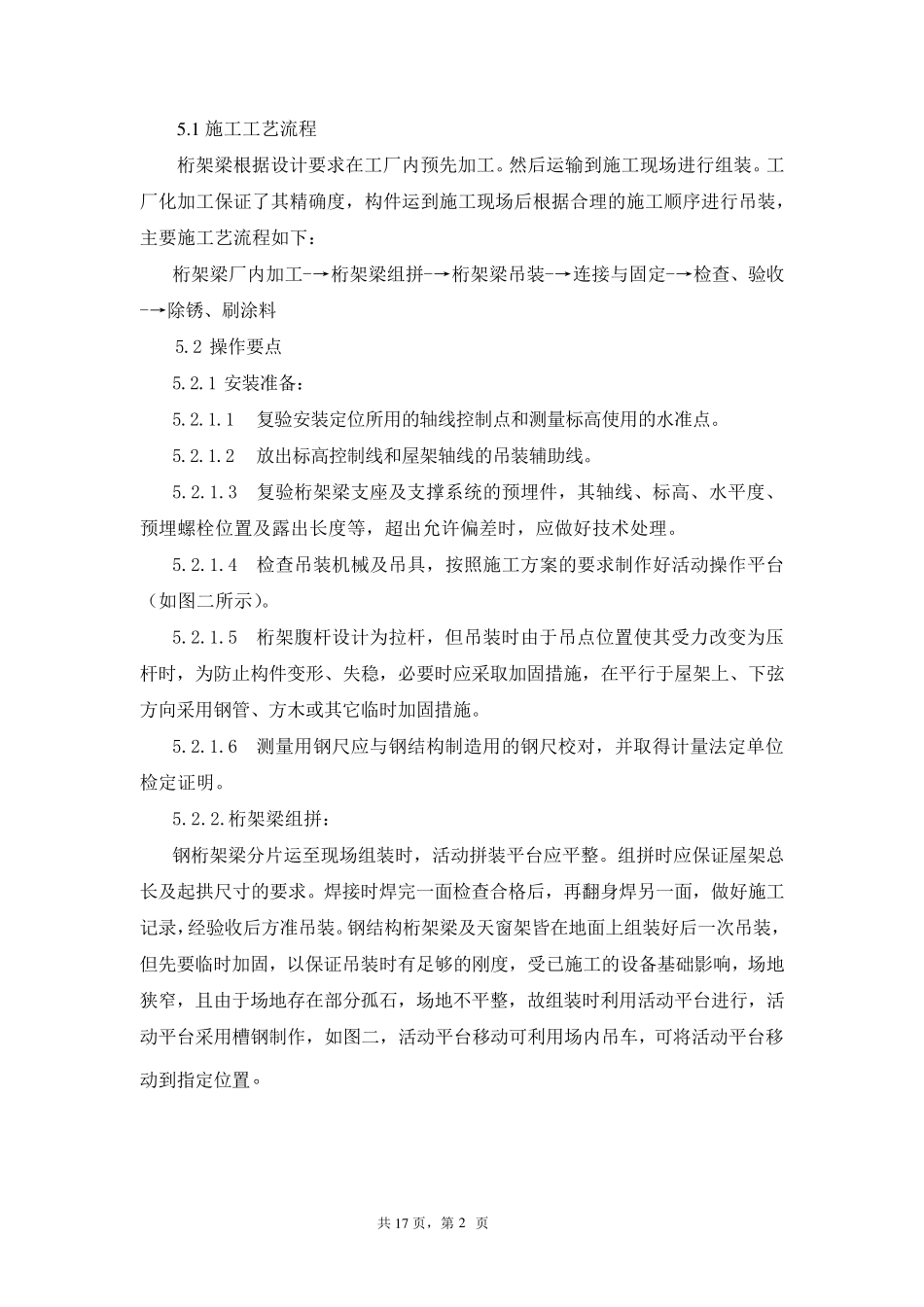

共17 页,第 页 1 复杂地型超大跨度钢结构桁架梁吊装施工工法 1 、前言 随着现代工业经济的发展飞速前进,工业厂房越来越多,尤其是钢结构屋面的工业厂房因施工整体结构较轻(与混凝土结构相比),施工工期短,而且能解决许多工业厂房跨度较大的问题,越来越得到普遍应用。为了确保大跨度钢结构吊装的高效、快速、安全的目的,需要将钢梁进行整体拼装,然后采用双机抬吊的吊装方法,尤其是施工场地狭窄、场地不平整时,采用跨内吊装,结合活动拼装平台进行构件组装的施工方法会使大跨度钢结构吊装在施工场地复杂时却达到安全、快捷,经济,为使此方法得以推广,特编制了本施工工法。 2 、工法特点 本工法采用两台 50t吊车同时平衡起吊的一次性吊装方案,比采用一台大吨位(至少 100 吨)吊车和采用桅杆吊更安全,更经济;施工场地限制,采用跨内吊装;制作活动的拼装平台,进行现场就地拼装,并根据吊装方向和顺序移动拼装平台,减少场内的二次转运,节省了人力物力,也减少大面积土方回填平整的费用;为解决第一榀钢梁吊装后无法固定的问题,另加设一台 75 吨吊车进行配合,以保证两台 50t吊车能顺利进行第二榀桁梁的吊装。通过以上方法,解决了该钢结构屋面桁架梁跨度大、质量重、离地高、施工场地狭窄、拼装困难的难点,保证了施工质量和安全,满足业主的施工进度要求,并达到降低施工成本的目的。 3 、适应范围 本工法适用于常见的工业厂房超大跨度钢结构屋面梁的整榀吊装工程施工。 4 、工艺原理 利用现场整体拼装,两台吊车平衡起吊的一次性整体吊装方法,解决单层工业厂房超大跨度钢结构屋面梁吊装难题。 5 、施工工艺流程及操作要点 共1 7 页,第 页 2 5 .1 施工工艺流程 桁架梁根据设计要求在工厂内预先加工。然后运输到施工现场进行组装。工厂化加工保证了其精确度,构件运到施工现场后根据合理的施工顺序进行吊装,主要施工艺流程如下: 桁架梁厂内加工-→桁架梁组拼-→桁架梁吊装-→连接与固定-→检查、验收-→除锈、刷涂料 5.2 操作要点 5.2.1 安装准备: 5.2.1.1 复验安装定位所用的轴线控制点和测量标高使用的水准点。 5.2.1.2 放出标高控制线和屋架轴线的吊装辅助线。 5.2.1.3 复验桁架梁支座及支撑系统的预埋件,其轴线、标高、水平度、预埋螺栓位置及露出长度等,超出允许偏差时,应做好技术处理。 5.2.1.4 检查吊装机械及吊具,按照施工方案的要求制作好活动操作平台(如图二所...
