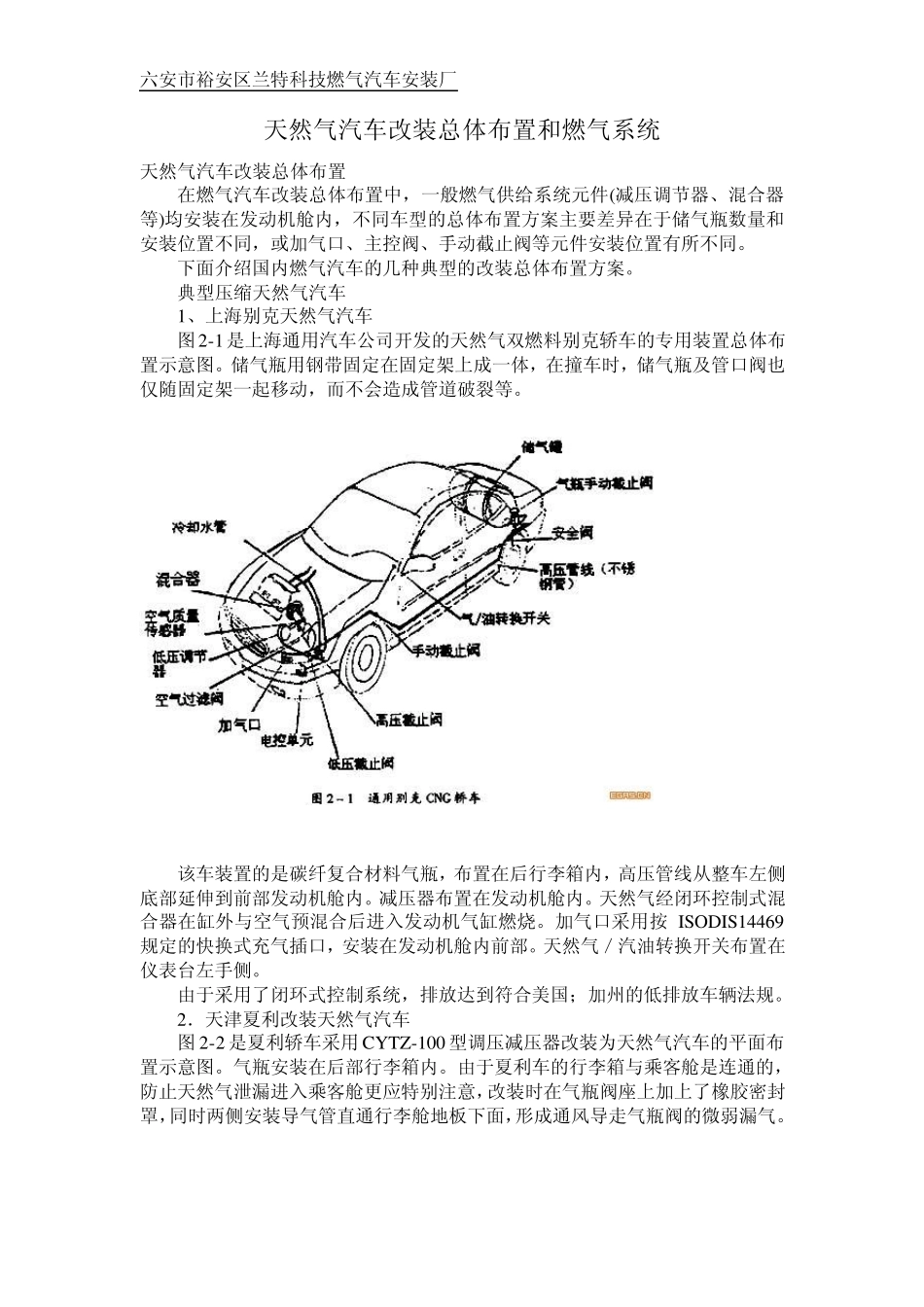

六安市裕安区兰特科技燃气汽车安装厂 天然气汽车改装总体布置和燃气系统 天然气汽车改装总体布置 在燃气汽车改装总体布置中，一般燃气供给系统元件(减压调节器、混合器等)均安装在发动机舱内，不同车型的总体布置方案主要差异在于储气瓶数量和安装位置不同，或加气口、主控阀、手动截止阀等元件安装位置有所不同。 下面介绍国内燃气汽车的几种典型的改装总体布置方案。 典型压缩天然气汽车 1、上海别克天然气汽车 图2-1是上海通用汽车公司开发的天然气双燃料别克轿车的专用装置总体布置示意图。储气瓶用钢带固定在固定架上成一体，在撞车时，储气瓶及管口阀也仅随固定架一起移动，而不会造成管道破裂等。 该车装置的是碳纤复合材料气瓶，布置在后行李箱内，高压管线从整车左侧底部延伸到前部发动机舱内。减压器布置在发动机舱内。天然气经闭环控制式混合器在缸外与空气预混合后进入发动机气缸燃烧。加气口采用按 ISODIS14469规定的快换式充气插口，安装在发动机舱内前部。天然气／汽油转换开关布置在仪表台左手侧。 由于采用了闭环式控制系统，排放达到符合美国；加州的低排放车辆法规。 2．天津夏利改装天然气汽车 图 2-2 是夏利轿车采用 CYTZ-100 型调压减压器改装为天然气汽车的平面布置示意图。气瓶安装在后部行李箱内。由于夏利车的行李箱与乘客舱是连通的，防止天然气泄漏进入乘客舱更应特别注意，改装时在气瓶阀座上加上了橡胶密封罩，同时两侧安装导气管直通行李舱地板下面，形成通风导走气瓶阀的微弱漏气。 六安市裕安区兰特科技燃气汽车安装厂 1-空滤器；2-混合器；3-水管；4-水管；5-低压胶管；6-动力调节阀；7-减压阀总成；8-钢管(CNG管路)；9-充气阀；10-高压电磁阀；11-气量显示器;12-油气转换开关；13-主气阀；14-过滤器；15-天然气钢瓶；16-气瓶座；17-导气胶管；导气大胶管(气密盒)；19-油管；20-汽油电磁阀；21-油管； 3、北京天然气公交客车 图2-3是北京客车厂生产的 BK61110CNG型天然气汽车。该车的特点是 CNG气瓶安装在车顶上，使气瓶布置更方便。当有少量气体遗漏，更易向上逸散，不易聚积形成可燃浓度的混合气。当然，这样安装，对原车车身骨架必须进行加强处理。 六安市裕安区兰特科技燃气汽车安装厂 4、中巴车改装天然气汽车 图2-4是某型中巴车改装布置示意图，该车安装了4个气瓶，全部集中在后部，使得改装后后轴负荷增加太多，可能导致原车的操纵稳定特性改变，因此是一个不太好的改装总体布...
