天线基本知识

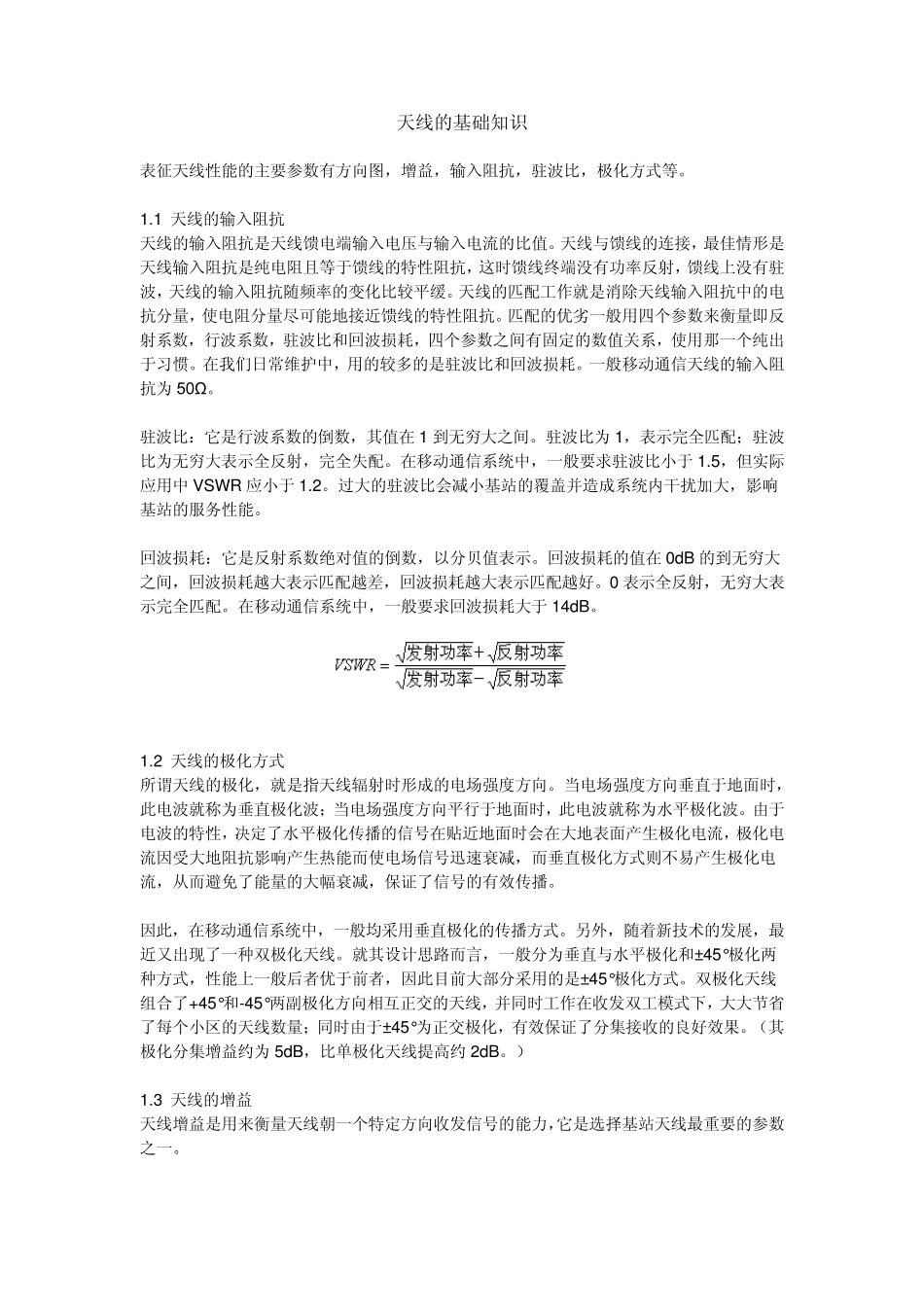

天线的基础知识 表征天线性能的主要参数有方向图，增益，输入阻抗，驻波比，极化方式等。 1.1 天线的输入阻抗 天线的输入阻抗是天线馈电端输入电压与输入电流的比值。天线与馈线的连接，最佳情形是天线输入阻抗是纯电阻且等于馈线的特性阻抗，这时馈线终端没有功率反射，馈线上没有驻波，天线的输入阻抗随频率的变化比较平缓。天线的匹配工作就是消除天线输入阻抗中的电抗分量，使电阻分量尽可能地接近馈线的特性阻抗。匹配的优劣一般用四个参数来衡量即反射系数，行波系数，驻波比和回波损耗，四个参数之间有固定的数值关系，使用那一个纯出于习惯。在我们日常维护中，用的较多的是驻波比和回波损耗。一般移动通信天线的输入阻抗为 50Ω 。 驻波比：它是行波系数的倒数，其值在 1 到无穷大之间。驻波比为 1，表示完全匹配；驻波比为无穷大表示全反射，完全失配。在移动通信系统中，一般要求驻波比小于 1.5，但实际应用中 VSWR 应小于 1.2。过大的驻波比会减小基站的覆盖并造成系统内干扰加大，影响基站的服务性能。 回波损耗：它是反射系数绝对值的倒数，以分贝值表示。回波损耗的值在 0dB 的到无穷大之间，回波损耗越大表示匹配越差，回波损耗越大表示匹配越好。0 表示全反射，无穷大表示完全匹配。在移动通信系统中，一般要求回波损耗大于 14dB。 1.2 天线的极化方式 所谓天线的极化，就是指天线辐射时形成的电场强度方向。当电场强度方向垂直于地面时，此电波就称为垂直极化波；当电场强度方向平行于地面时，此电波就称为水平极化波。由于电波的特性，决定了水平极化传播的信号在贴近地面时会在大地表面产生极化电流，极化电流因受大地阻抗影响产生热能而使电场信号迅速衰减，而垂直极化方式则不易产生极化电流，从而避免了能量的大幅衰减，保证了信号的有效传播。 因此，在移动通信系统中，一般均采用垂直极化的传播方式。另外，随着新技术的发展，最近又出现了一种双极化天线。就其设计思路而言，一般分为垂直与水平极化和±45°极化两种方式，性能上一般后者优于前者，因此目前大部分采用的是±45°极化方式。双极化天线组合了+45°和-45°两副极化方向相互正交的天线，并同时工作在收发双工模式下，大大节省了每个小区的天线数量；同时由于±45°为正交极化，有效保证了分集接收的良好效果。（其极化分集增益约为 5dB，比单极化天线提高约 2dB。） 1.3 天线的增益 天线增益是用来衡量天线朝一个特定方向收发信...
