天线特性扫盲

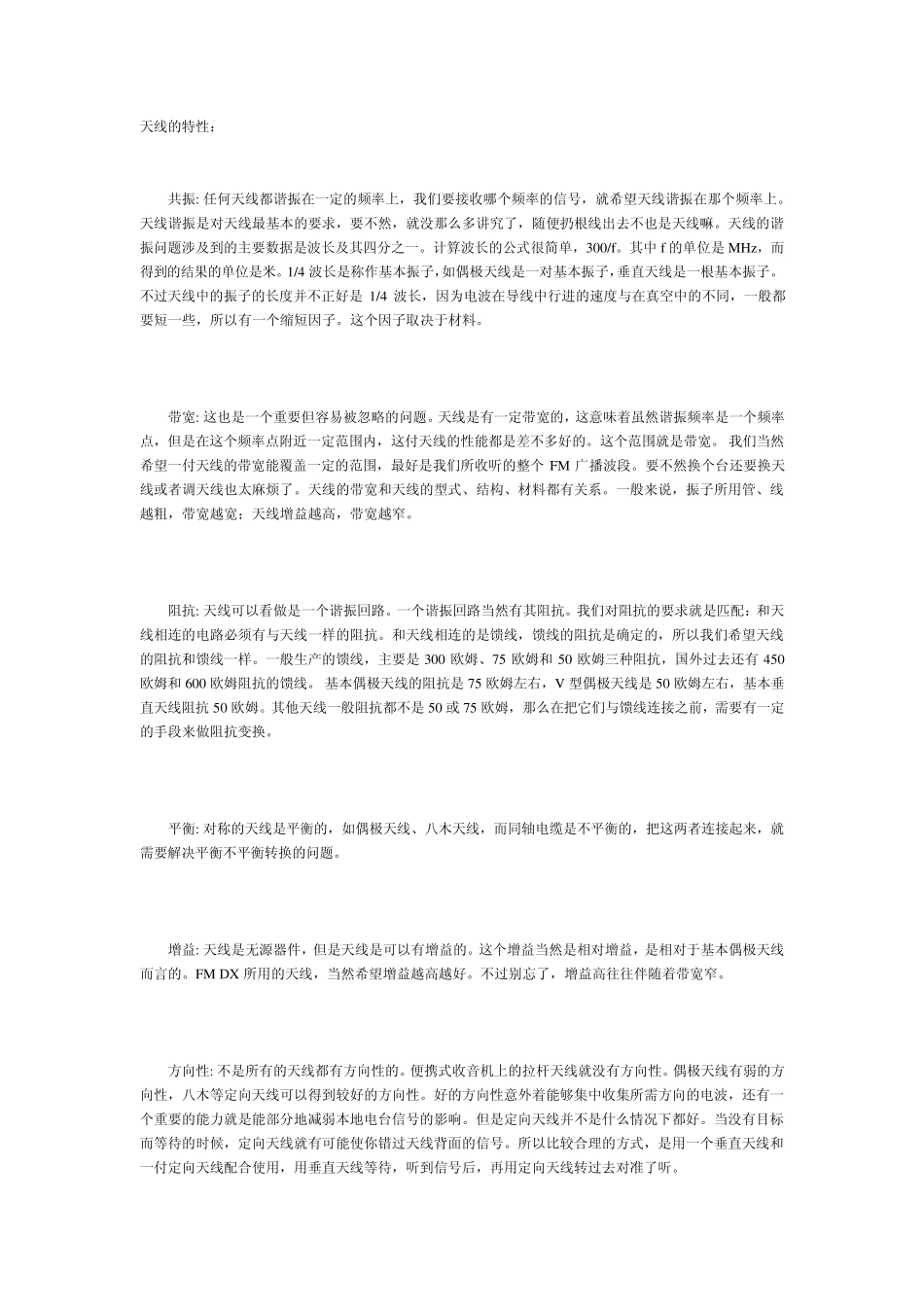

天线的特性： 共振: 任何天线都谐振在一定的频率上，我们要接收哪个频率的信号，就希望天线谐振在那个频率上。天线谐振是对天线最基本的要求，要不然，就没那么多讲究了，随便扔根线出去不也是天线嘛。天线的谐振问题涉及到的主要数据是波长及其四分之一。计算波长的公式很简单，300/f。其中 f 的单位是 MHz，而得到的结果的单位是米。1/4 波长是称作基本振子，如偶极天线是一对基本振子，垂直天线是一根基本振子。不过天线中的振子的长度并不正好是 1/4 波长，因为电波在导线中行进的速度与在真空中的不同，一般都要短一些，所以有一个缩短因子。这个因子取决于材料。 带宽: 这也是一个重要但容易被忽略的问题。天线是有一定带宽的，这意味着虽然谐振频率是一个频率点，但是在这个频率点附近一定范围内，这付天线的性能都是差不多好的。这个范围就是带宽。 我们当然希望一付天线的带宽能覆盖一定的范围，最好是我们所收听的整个 FM 广播波段。要不然换个台还要换天线或者调天线也太麻烦了。天线的带宽和天线的型式、结构、材料都有关系。一般来说，振子所用管、线越粗，带宽越宽；天线增益越高，带宽越窄。 阻抗: 天线可以看做是一个谐振回路。一个谐振回路当然有其阻抗。我们对阻抗的要求就是匹配：和天线相连的电路必须有与天线一样的阻抗。和天线相连的是馈线，馈线的阻抗是确定的，所以我们希望天线的阻抗和馈线一样。一般生产的馈线，主要是 300 欧姆、75 欧姆和50 欧姆三种阻抗，国外过去还有 450欧姆和600 欧姆阻抗的馈线。 基本偶极天线的阻抗是 75 欧姆左右，V 型偶极天线是 50 欧姆左右，基本垂直天线阻抗 50 欧姆。其他天线一般阻抗都不是 50 或75 欧姆，那么在把它们与馈线连接之前，需要有一定的手段来做阻抗变换。 平衡: 对称的天线是平衡的，如偶极天线、八木天线，而同轴电缆是不平衡的，把这两者连接起来，就需要解决平衡不平衡转换的问题。 增益: 天线是无源器件，但是天线是可以有增益的。这个增益当然是相对增益，是相对于基本偶极天线而言的。FM DX 所用的天线，当然希望增益越高越好。不过别忘了，增益高往往伴随着带宽窄。 方向性: 不是所有的天线都有方向性的。便携式收音机上的拉杆天线就没有方向性。偶极天线有弱的方向性，八木等定向天线可以得到较好的方向性。好的方向性意外着能够集中收集所需方向的电波，还有一个重要的能力就是能部分地减弱本地电台信号的影响。但是定向...
