天融信防火墙配置案例(带宽管理)

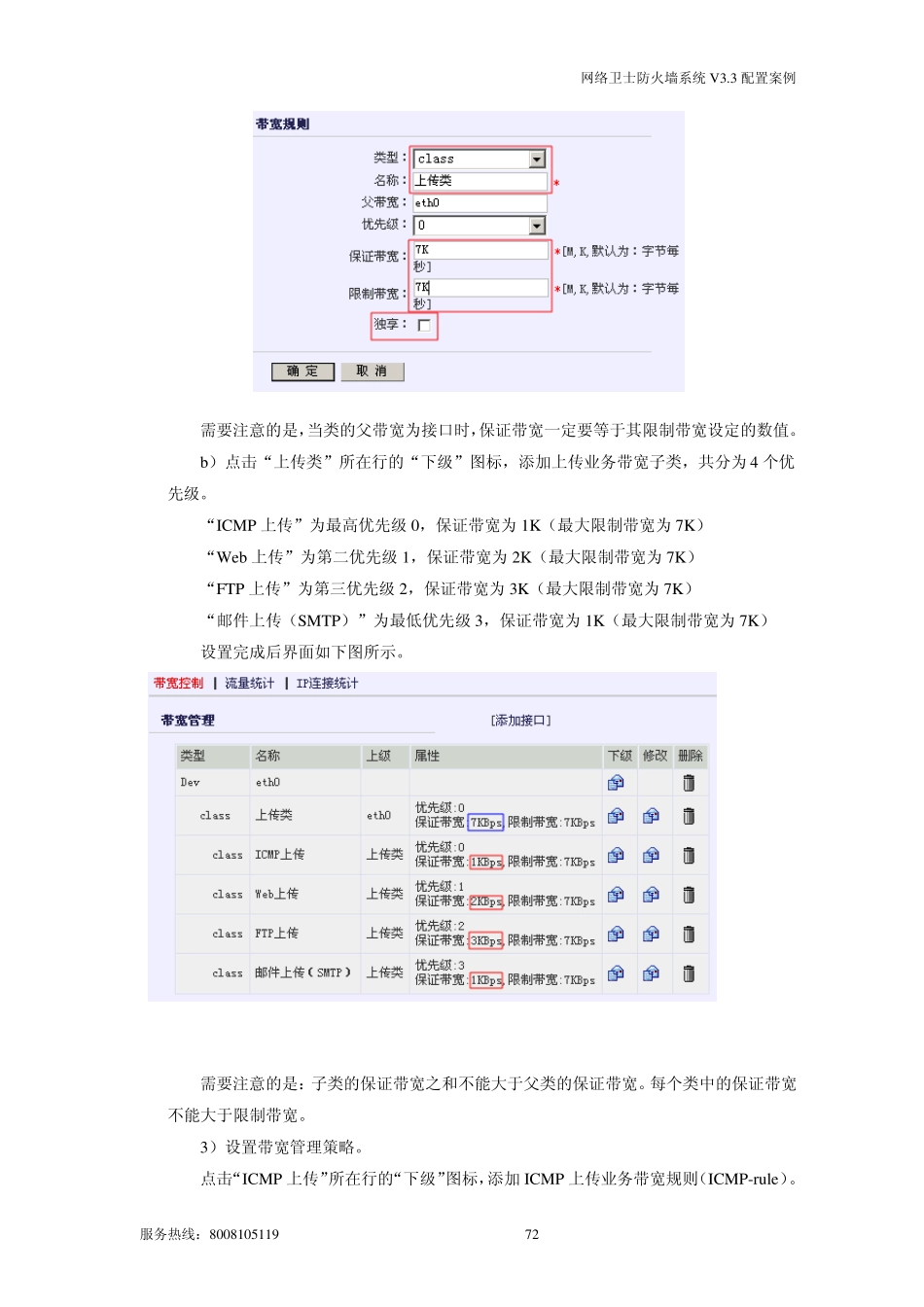

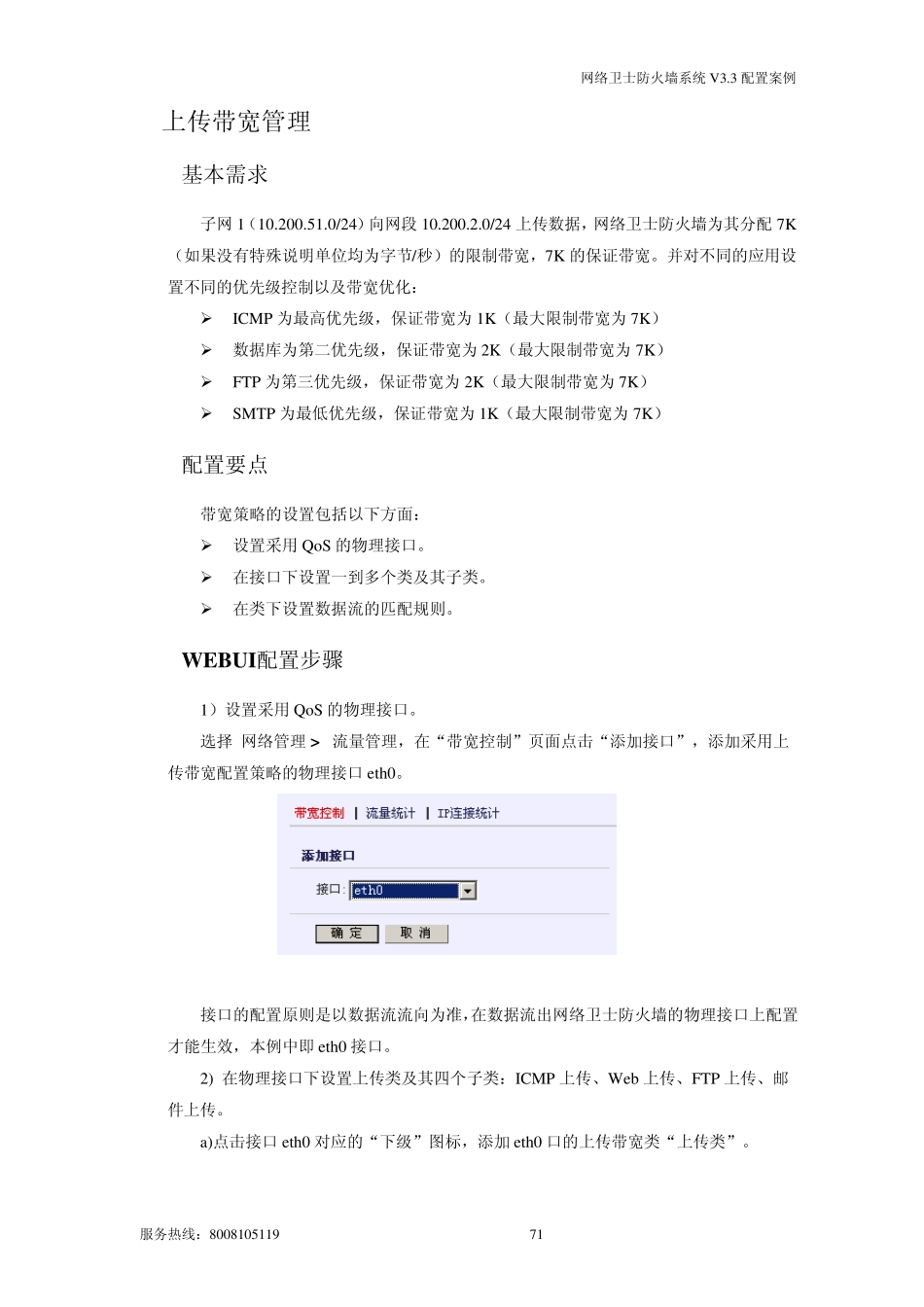

网络卫士防火墙系统V3.3 配置案例 QoS（服务质量），是Qu ality of Serv ice 的缩写。通过QoS 管理，用户可以根据实际用户网络规划，方便、灵活地定制带宽策略，防止带宽滥用现象，并可以确保关键应用的带宽需求。 网络卫士防火墙的带宽策略采用了分层的带宽管理机制，用户可以通过设置细粒度的带宽规则来实现基于源和目的IP 地址（或地址段）、服务的带宽的集中管理。同时，同层的带宽策略还可以根据业务需求，设置带宽策略的优先级，为关键业务流量优先分配带宽，从而合理、有效地为用户网络分配带宽资源。 图 12 网络卫士防火墙分层带宽管理示意图 图中的网络卫士防火墙工作在纯透明模式（即所有接口均工作在交换模式下，且属于同一个 VLAN），只起到限制带宽的作用，不做任何访问策略配置。网络卫士防火墙的初始配置不需要用户进行修改。 服务热线：8008105119 70 网络卫士防火墙系统V3.3 配置案例 上传带宽管理 基本需求 子网1（10.200.51.0/24）向网段10.200.2.0/24 上传数据，网络卫士防火墙为其分配7K（如果没有特殊说明单位均为字节/秒）的限制带宽，7K 的保证带宽。并对不同的应用设置不同的优先级控制以及带宽优化： ¾ ICMP 为最高优先级，保证带宽为1K（最大限制带宽为7K） ¾ 数据库为第二优先级，保证带宽为2K（最大限制带宽为7K） ¾ FTP 为第三优先级，保证带宽为2K（最大限制带宽为7K） ¾ SMTP 为最低优先级，保证带宽为1K（最大限制带宽为7K） 配置要点 带宽策略的设置包括以下方面： ¾ 设置采用QoS 的物理接口。 ¾ 在接口下设置一到多个类及其子类。 ¾ 在类下设置数据流的匹配规则。 W EBUI配置步骤 1）设置采用QoS 的物理接口。 选择 网络管理 > 流量管理，在“带宽控制”页面点击“添加接口”，添加采用上传带宽配置策略的物理接口eth0。 接口的配置原则是以数据流流向为准，在数据流出网络卫士防火墙的物理接口上配置才能生效，本例中即 eth0 接口。 2) 在物理接口下设置上传类及其四个子类：ICMP 上传、Web 上传、FTP 上传、邮件上传。 a)点击接口eth0 对应的“下级”图标，添加 eth0 口的上传带宽类“上传类”。 服务热线：8008105119 71 网络卫士防火墙系统V3.3 配置案例 需要注意的是，当类的父带宽为接口时，保证带宽一定要等于其限制带宽设定的数值。 b）点击“上传类”所在行的“下级”图标，添加上传业务带宽子类，共分为4 个优先级。...
