失效分析的程序和步骤

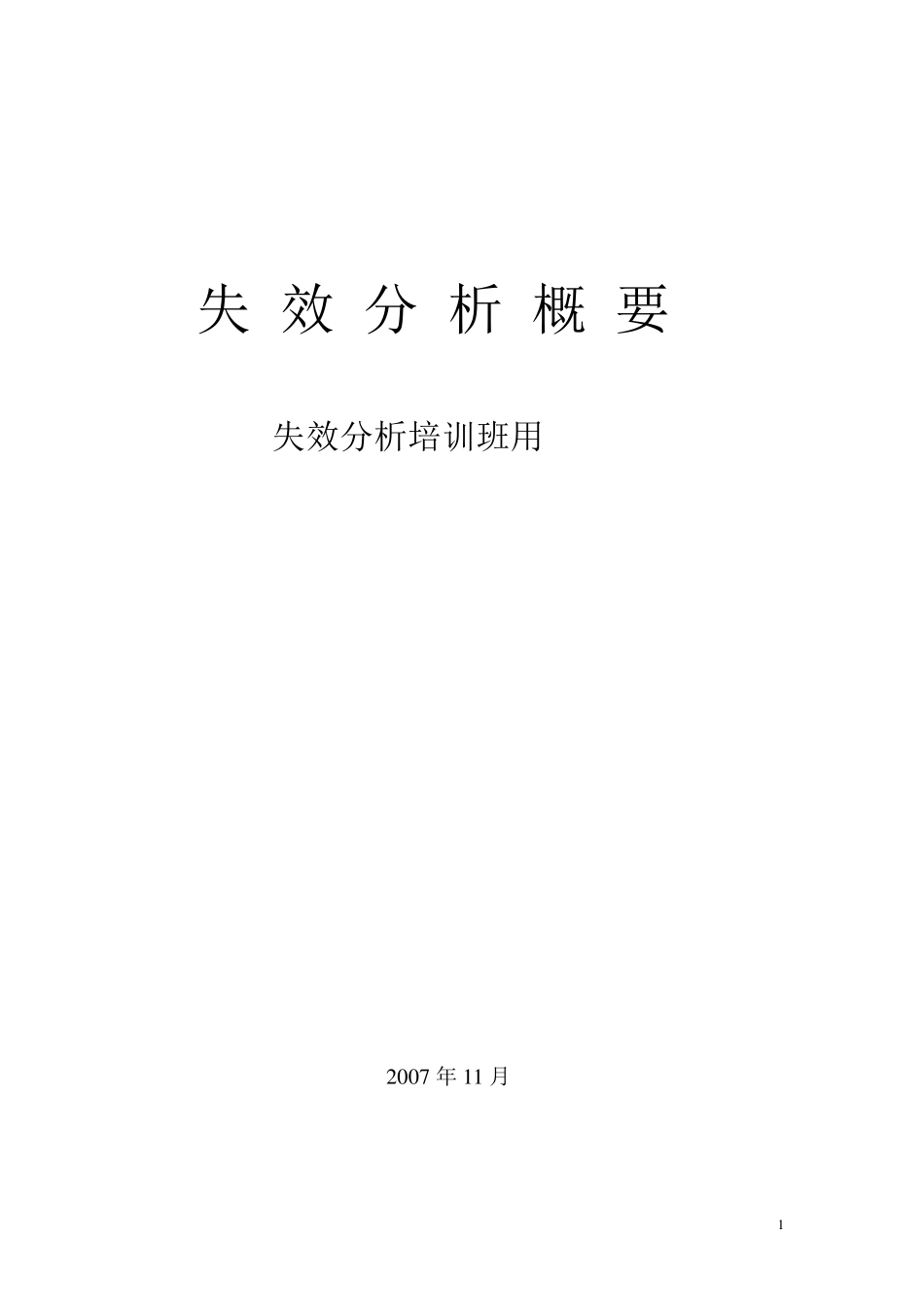

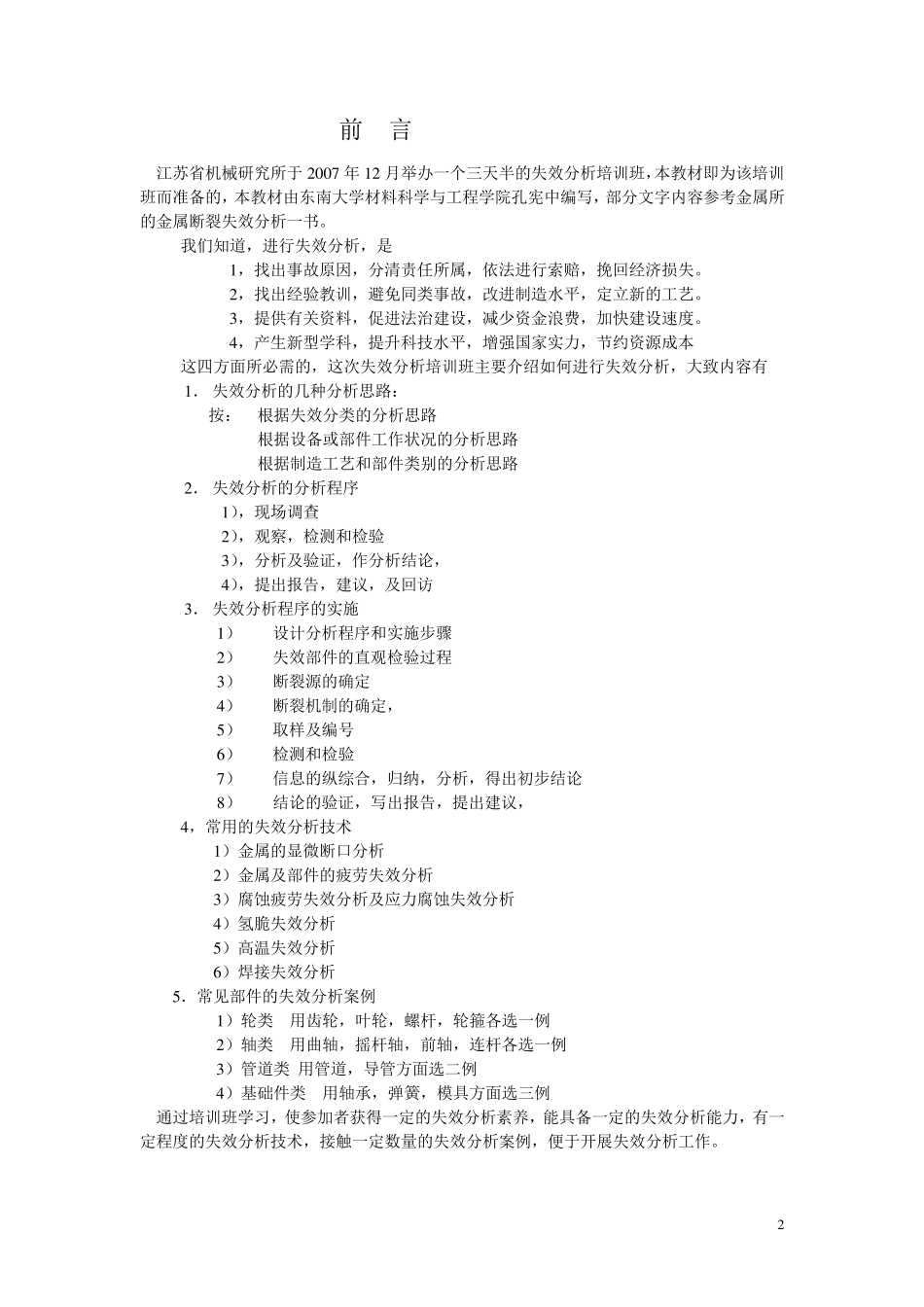

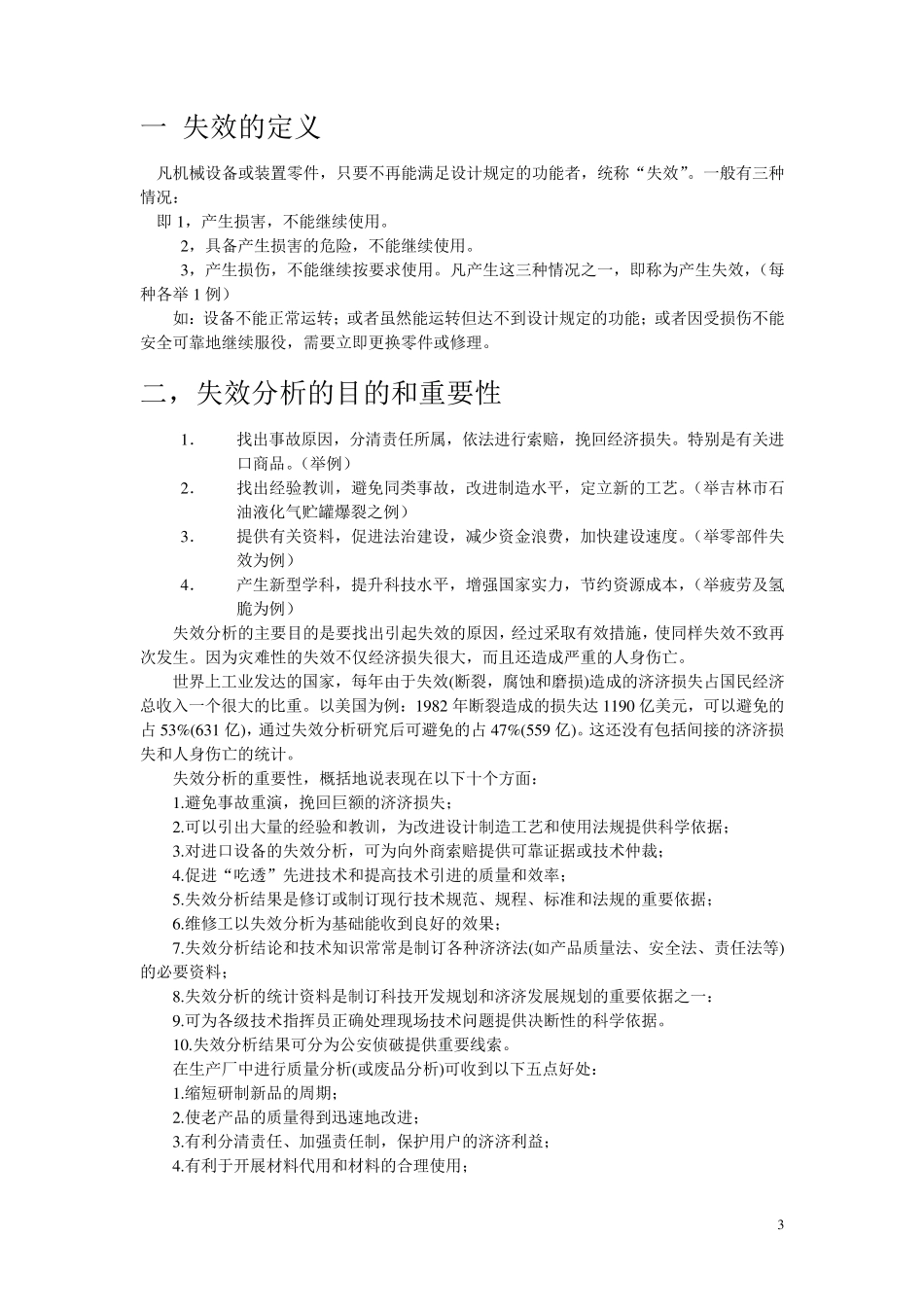

1 失 效 分 析 概 要 失效分析培训班用 2 0 0 7 年 1 1 月 2 前 言 江苏省机械研究所于2 0 0 7 年1 2 月举办一个三天半的失效分析培训班，本教材即为该培训班而准备的，本教材由东南大学材料科学与工程学院孔宪中编写，部分文字内容参考金属所的金属断裂失效分析一书。 我们知道，进行失效分析，是 1 ，找出事故原因，分清责任所属，依法进行索赔，挽回经济损失。 2 ，找出经验教训，避免同类事故，改进制造水平，定立新的工艺。 3 ，提供有关资料，促进法治建设，减少资金浪费，加快建设速度。 4 ，产生新型学科，提升科技水平，增强国家实力，节约资源成本 这四方面所必需的，这次失效分析培训班主要介绍如何进行失效分析，大致内容有 1 ． 失效分析的几种分析思路： 按： 根据失效分类的分析思路 根据设备或部件工作状况的分析思路 根据制造工艺和部件类别的分析思路 2 ． 失效分析的分析程序 1 ），现场调查 2 ），观察，检测和检验 3 ），分析及验证，作分析结论， 4 ），提出报告，建议，及回访 3 ． 失效分析程序的实施 1 ） 设计分析程序和实施步骤 2 ） 失效部件的直观检验过程 3 ） 断裂源的确定 4 ） 断裂机制的确定， 5 ） 取样及编号 6 ） 检测和检验 7 ） 信息的纵综合，归纳，分析，得出初步结论 8 ） 结论的验证，写出报告，提出建议， 4 ，常用的失效分析技术 1 ）金属的显微断口分析 2 ）金属及部件的疲劳失效分析 3 ）腐蚀疲劳失效分析及应力腐蚀失效分析 4 ）氢脆失效分析 5 ）高温失效分析 6 ）焊接失效分析 5 ．常见部件的失效分析案例 1 ）轮类 用齿轮，叶轮，螺杆，轮箍各选一例 2 ）轴类 用曲轴，摇杆轴，前轴，连杆各选一例 3 ）管道类 用管道，导管方面选二例 4 ）基础件类 用轴承，弹簧，模具方面选三例 通过培训班学习，使参加者获得一定的失效分析素养，能具备一定的失效分析能力，有一定程度的失效分析技术，接触一定数量的失效分析案例，便于开展失效分析工作。 3 一 失效的定义 凡机械设备或装置零件，只要不再能满足设计规定的功能者，统称“失效”。一般有三种情况： 即 1 ，产生损害，不能继续使用。 2 ，具备产生损害的危险，不能继续使用。 3 ，产生损伤，不能继续按要求使用。凡产生这三种情况之一，即称为产生失效，（每种各举 1 例） 如：设备不能正常运转；或者虽然能运...
