如何从trace文件分析网络性能

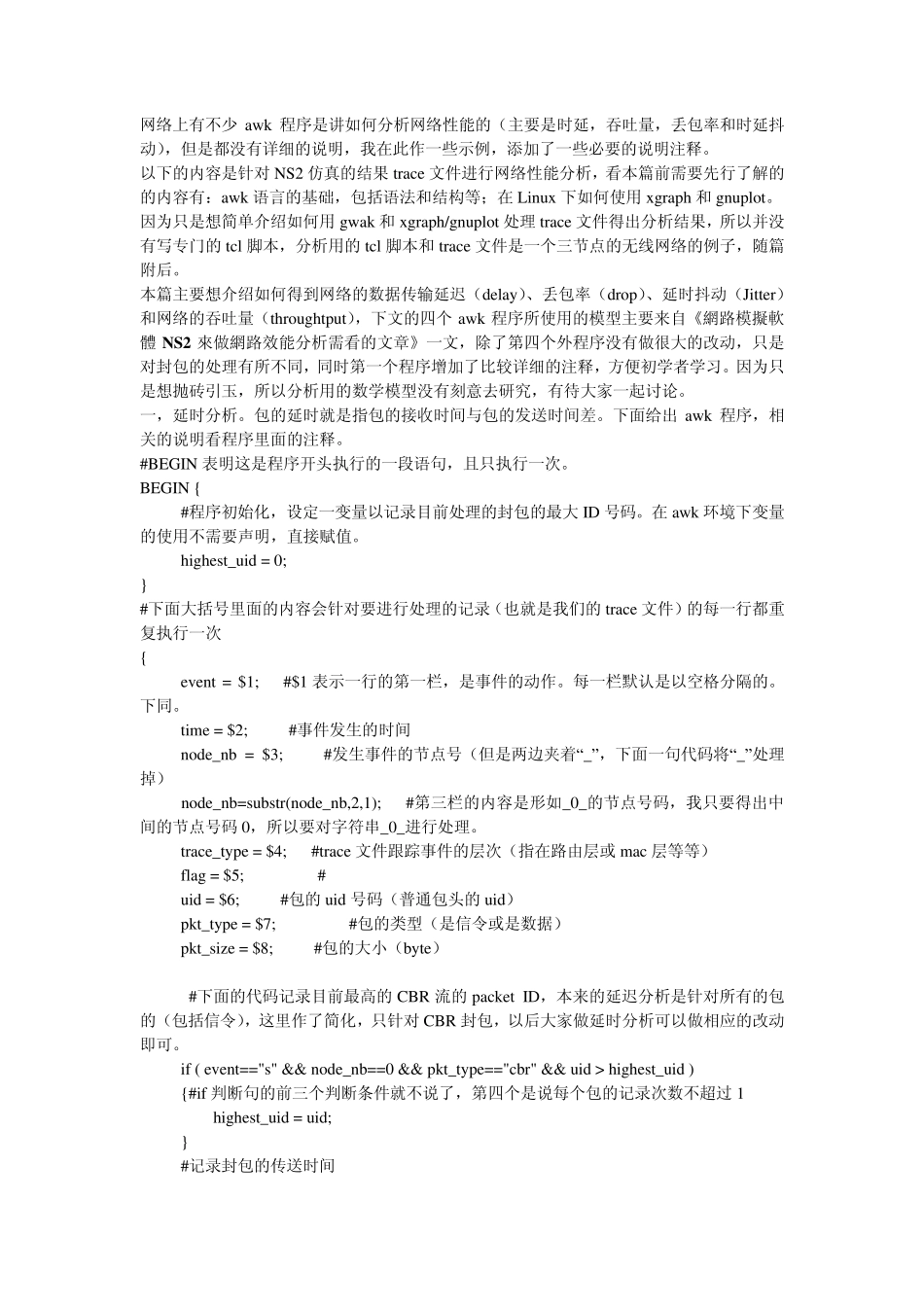

网络上有不少awk 程序是讲如何分析网络性能的（主要是时延，吞吐量，丢包率和时延抖动），但是都没有详细的说明，我在此作一些示例，添加了一些必要的说明注释。 以下的内容是针对NS2 仿真的结果trace 文件进行网络性能分析，看本篇前需要先行了解的的内容有：awk 语言的基础，包括语法和结构等；在Linux 下如何使用xgraph 和gnuplot。 因为只是想简单介绍如何用gwak 和xgraph/gnuplot 处理trace 文件得出分析结果，所以并没有写专门的tcl 脚本，分析用的tcl 脚本和trace 文件是一个三节点的无线网络的例子，随篇附后。 本篇主要想介绍如何得到网络的数据传输延迟（delay）、丢包率（drop）、延时抖动（Jitter）和网络的吞吐量（throughtput），下文的四个awk 程序所使用的模型主要来自《網路模擬軟體 NS2 來做網路效能分析需看的文章》一文，除了第四个外程序没有做很大的改动，只是对封包的处理有所不同，同时第一个程序增加了比较详细的注释，方便初学者学习。因为只是想抛砖引玉，所以分析用的数学模型没有刻意去研究，有待大家一起讨论。 一，延时分析。包的延时就是指包的接收时间与包的发送时间差。下面给出awk 程序，相关的说明看程序里面的注释。 #BEGIN 表明这是程序开头执行的一段语句，且只执行一次。 BEGIN { #程序初始化，设定一变量以记录目前处理的封包的最大 ID 号码。在awk 环境下变量的使用不需要声明，直接赋值。 highest_uid = 0; } #下面大括号里面的内容会针对要进行处理的记录（也就是我们的trace 文件）的每一行都重复执行一次 { event = $1; #$1 表示一行的第一栏，是事件的动作。每一栏默认是以空格分隔的。下同。 time = $2; #事件发生的时间 node_nb = $3; #发生事件的节点号（但是两边夹着“_”，下面一句代码将“_”处理掉） node_nb=substr(node_nb,2,1); #第三栏的内容是形如_0_的节点号码，我只要得出中间的节点号码 0，所以要对字符串_0_进行处理。 trace_type = $4; #trace 文件跟踪事件的层次（指在路由层或 mac 层等等） flag = $5; # uid = $6; #包的uid 号码（普通包头的uid） pkt_type = $7; #包的类型（是信令或是数据） pkt_size = $8; #包的大小（byte） #下面的代码记录目前最高的CBR 流的packet ID，本来的延迟分析是针对所有的包的（包括信令），这里作了简化，只针对CBR 封包，以后大家做延时分析可以做相应的改...
