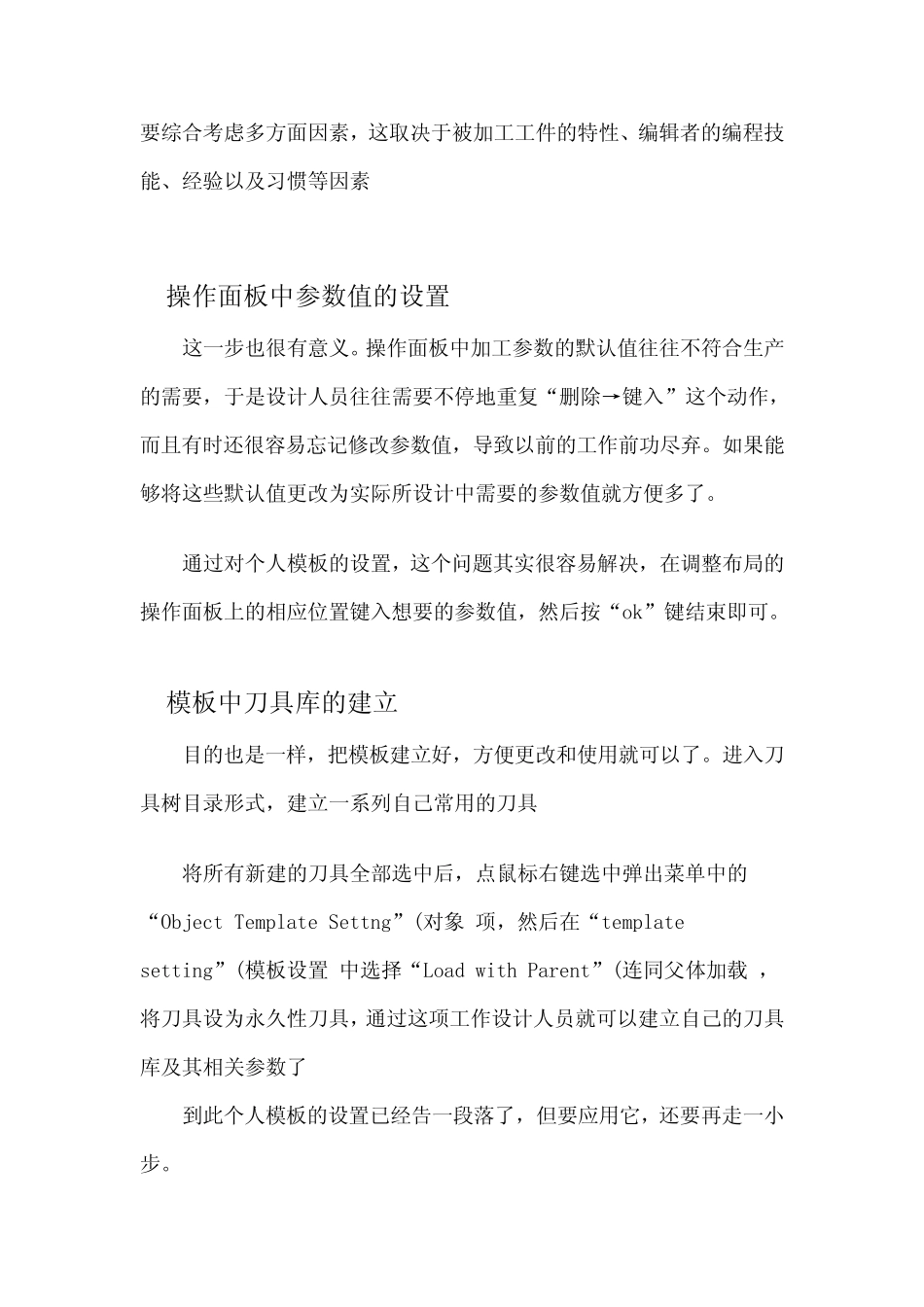

如何创建UG刀具库_第3页
3/7
如何创建UG刀具库 (2010-11-14 06:16:07) 转载▼ 标签: 教育 分类: UG交流 根据经验可知,在Unigraphics NX中,用腔铣、平面铣和固定轴铣等三种操作即可完成产品的加工。下文就详细讲解如何利用模板将不用的操作类型滤掉,并且优化操作面板的布局和参数值。 1.建立模板文件 新建一个*.prt文件保存至“\NX安装目录\mach\resource\template_ part\metric”下。文件最好起一个易于识别的名称。实际上,这个文件就是将要用到的模板。本例中,取文件名为“chensisheng.prt”。打开文件,进入编程模块。 用对话框中的图标建立起 face-milling、cavity-mill和fixed-contour三个操作. 选中这三个操作,点击右键选中弹出菜单中的“object-template setting”(对象)项,然后将“template setting”(模板设置)对话框中的两个选项选中. 保存文件。此时,模板文件已初步建立成功,接下来进行进一步设置. 使用者也可以在Unigraphics NX自带模板文件上直接编辑,但建议不要那样做. 2.对操作布局进行优化设置 这是很有意义的一步。为了节约篇幅,现仅以face-milling操作为例,其他操作类似。大家明白了例子,便可举一反三 “face-milling”的操作面板,参数选项甚多,选择起来十分不便。其实,就本文所介绍的要加工的这个类型的产品来看,用到的face-milling操作并不需要这么多的参数设置,需要动手简化。 点击“tool path”(刀轨)下的“options”(选项)的按扭.出现“Customize Dialog”(自定义对话框)按扭,点中, 对话框的上半部分内容代表操作面板中现有的按扭和它们的布局,可以通过右侧的箭头调动操作面板中按扭的布局;对话框的下半部分内容代表 UG编程中所有参数设置按扭库。通过中间的上下箭头可以将库的内容提供到现有面板面上,也可以将面板面上的内容移回到库内。 对比调整前后的“face-milling”操作面板,可以清楚地发现对话框内容简单了许多。至于怎样布置参数按钮更加合理、更加简洁,需 要综合考虑多方面因素,这取决于被加工工件的特性、编辑者的编程技能、经验以及习惯等因素 3.操作面板中参数值的设置 这一步也很有意义。操作面板中加工参数的默认值往往不符合生产的需要,于是设计人员往往需要不停地重复“删除→键入”这个动作,而且有时还很容易忘记修改参数值,导致以前的工作前功尽弃。如果能够将这些默认值更改为实际所设计中需要的参数值就方便多了。 通过对个人模板的设置,这个问题其实很容易解决,...
